ESP32-S3-EYE - модуль WiFi + Bluetooth з 2-мегапіксельною камерою та 1,3-дюймовим РК-екраном

Опис продукту: ESP32-S3-EYE - модуль WiFi + Bluetooth з 2-мегапіксельною камерою та 1,3-дюймовим РК-екраном

ESP32-S3-EYE — це невелика плата для розробки штучного інтелекту, створена...ЕспресіфЦе було засновано на системіESP32-S3іESP-ВООЗ, які також забезпечують зв'язок через WiFi та Bluetooth 5 LE. Плата оснащена2-мегапіксельна камера,1,3-дюймовий РК-дисплейімікрофон, який можна використовувати для розпізнавання зображень і обробки звуку. ESP32-S3 EYE оснащений 8 МБ PSRAM і 8 МБ флеш-пам'яті. Він також підтримує передачу зображень через WiFi і налагодження через порт microUSB. Модуль також оснащений тривісним акселерометром QMA7981, який використовується для повороту зображення, що відображається на екрані. ESP-WHO дозволяє створювати різноманітні програми AIoT, такі як розумний дверний дзвінок, системи спостереження, розпізнавання облич тощо.

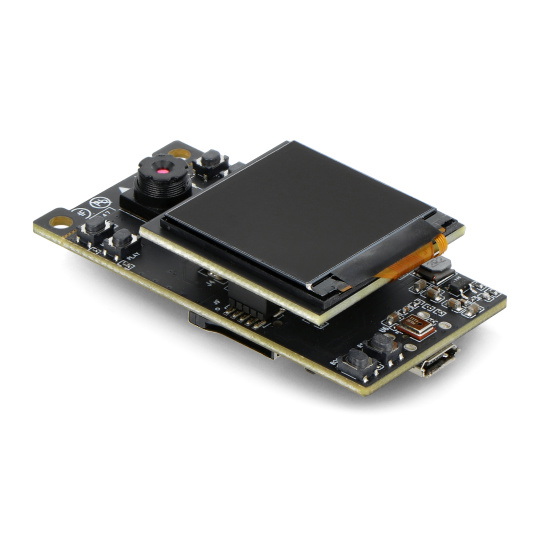

ESP32-S3-EYE - модуль WiFi + Bluetooth з камерою 2 Mpx і LCD екраном 1.3".

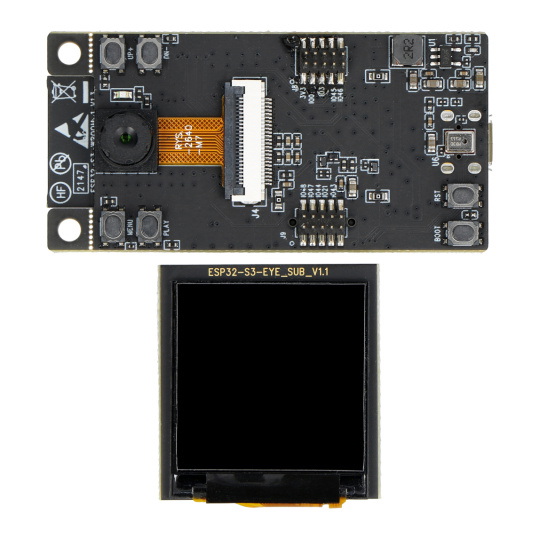

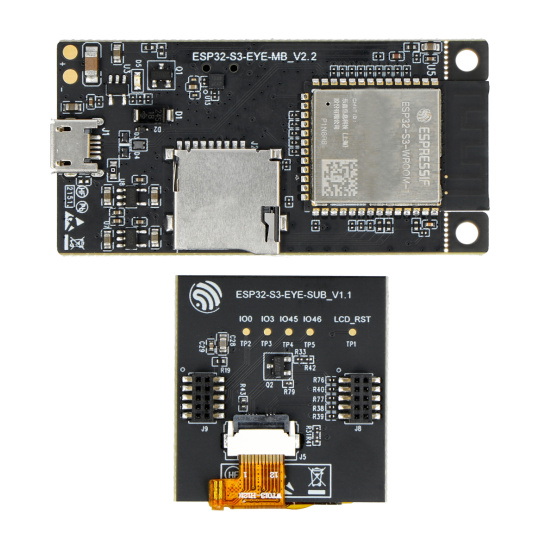

Розподіл компонентів на платі

1. Камера OV2640 2 Mpx
2. Power LED модуль
3. Штекерні роз'єми для підключення дисплея
4. Регулятор напруги 5В - 3,3В
5. Цифровий мікрофон I2S MEMS
6. Роз'єм FPC
7. Функціональна кнопка
8. ESP32-S3-WROOM-1 увімкнення зв'язку WiFi / Bluetooth 5 LE
9. Слот для картки microSD
10. Регулятор напруги 3,3В - 1,5В
11. Регулятор напруги 3.3V - 2.8V
12. Порт MicroUSB для живлення плати 5 В і зв'язку з системою через GPIO19 і GPIO20
13. Паяні з’єднання для живлення від акумулятора 3,7 В
14. Система зарядки акумулятора 1 A ME4054BM5G-N
15. Червоний світлодіод вказує на стан батареї
16. Акселерометр QMA7981

Специфікація ESP32-S3-EYE

• Чіп: ESP32-S3-WROOM-1
• Пам'ять PSRAM: 8 МБ
• Флеш-пам'ять: 8 Мб
• Бездротовий зв'язок: WiFi / Bluetooth 5 (LE)
• Камера:
• датчик: OV2640
• роздільна здатність: 2 Мп 1600 x 1200 пікселів
• кут огляду: 66,5°
• Дисплей: РК-дисплей 1,3 дюйма
• Слот для картки microSD
• Акселерометр: QMA7981
• Мікрофон: I2S MEMS Співвідношення сигнал/шум 61 дБ, чутливість -26 дБFS
• Живлення: 5 В, microUSB
• Розміри: 30 x 60 мм

Вміст набору

• ESP32-S3-EYE - модуль WiFi + Bluetooth з камерою 2 Мп
• 1,3-дюймовий РК-дисплей
