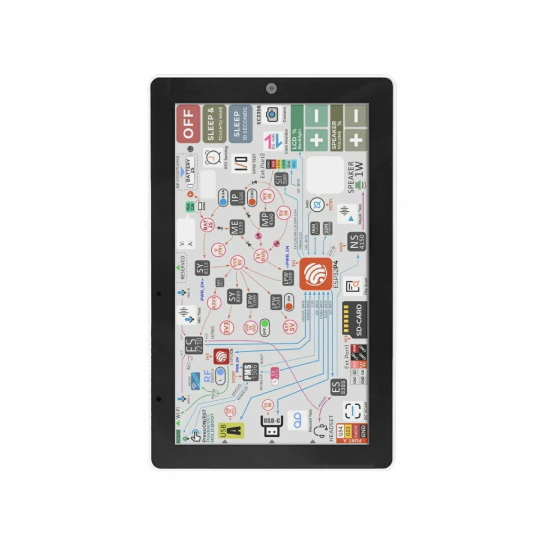

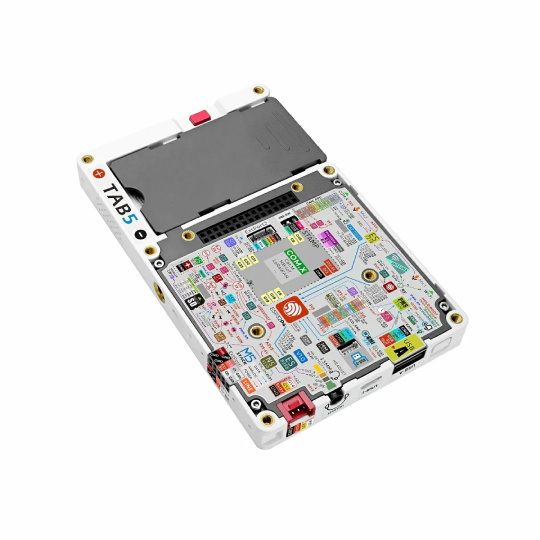

Tab5 – Модуль розробки Інтернету речей – ESP32-P4NRW32 та ESP32-C6-MINI-1U – M5Stack C145

Опис продукту: Tab5 - модуль розробки Інтернету речей - ESP32-P4NRW32 та ESP32-C6-MINI-1U - M5Stack C145

Модуль Tab5 від M5Stack — ефективна платформа для побудови IoT-проектів, призначена для програмістів, інженерів і творців вбудованих рішень. Серцем пристрою єESP32-P4 - двоядерна система RISC-V, підтримується32 МБ PSRAMi16 МБ флеш-пам'ятіБездротовий зв'язок здійснюється за допомогоюESP32-C6з підтримкою WiFi 6, Thread і ZigBee, що забезпечує високу пропускну здатність, низьку затримку та гнучке впровадження. Tab5 оснащений5-дюймовийIPS-дисплей з роздільною здатністю HD та ємнісний сенсорний екран GT911 для точного керування.2 Мп з інтерфейсом MIPI-CSIдозволяє обробляти зображення в режимі реального часу. Додаткові функції, такі якRS-485, USB Type-C OTG, порт USB Type-A, слот для microSD та роз'єми розширення (GROVE, M5BUS, GPIO_EXT), дозволяють розширити широкий спектр функціональності. Пристрій може живитися ззовні через USB Type-C або додаткову батарею NP-F550 (не входить до комплекту).

Спеціальні функції

• Двоядерний мікроконтролер ESP32-P4 з тактовою частотою до 400 МГц для локальних застосувань
• Модуль ESP32-C6 з підтримкою WiFi 6, Thread та ZigBee для максимальної сумісності з мережею
• 5-дюймовий IPS-дисплей з роздільною здатністю 1280 x 720 пікселів, інтерфейсом MIPI-DSI та сенсорним екраном GT911 для високої якості зображення та швидкої реакції
• Камера SC2356 2 Мп (1600 x 1200 пікселів), підключена через MIPI-CSI, ідеально підходить для розпізнавання зображень
• Повна підтримка аудіо: кодек ES8388, система AEC зі стереомікрофонами, динамік потужністю 1 Вт та роз'єм 3,5 мм
• Промисловий порт RS-485 з перемикачем 120 Ом на кінцеву нагрузку
• Роз'єми розширення: Grove, M5BUS, GPIO_EXT, microSD та STAMP для модулів LPWAN
• Вбудований 6-осьовий датчик BMI270 та годинник реального часу RX8130CE з функцією пробудження
• Живлення від знімного акумулятора NP-F550 2S (не входить до комплекту), заряджання через IP2326 та моніторинг через INA226
• Сумісність з ESP-IDF — готовим середовищем для розробників C/C++

Практичне застосування

Безбатарейна версія ідеально підходить для стаціонарного застосування – у лабораторіях, промислових цехах, системах управління будівлями або як контролер панелі. Завдяки розширеним апаратним інтерфейсам та передовому бездротовому зв'язку вона ідеально підходить для автоматизації, створення прототипів та технічної освіти.

Професійний центр керування Інтернетом речей у компактному корпусі

Поєднуючи потужні мікросхеми ESP32 та багатий набір інтерфейсів, Tab5 стає центральною точкою керування для будь-якої інфраструктури Інтернету речей. Він ідеально підходить як для розумних будинків, так і для промислових чи дослідницьких середовищ. Його сенсорний екран і камера дозволяють створювати інтерактивні візуальні програми, а розширені входи та виходи забезпечують інтеграцію з датчиками та системами автоматизації.

Технічні характеристики модуля

• Мікроконтролер: ESP32-P4NRW32 (RISC-V 32-бітний, 2 ядра, до 400 МГц)
• Бездротовий модуль: ESP32-C6-MINI-1U (WiFi 6 / Thread / ZigBee)
• Антена: Вбудований 3D та MMCX порт для зовнішньої антени
• Флеш-пам'ять: 16 Мб
• Пам'ять PSRAM: 32 МБ
• Дисплей: 5-дюймовий IPS TFT 1280 x 720 пікселів, MIPI-DSI
• Сенсорний: GT911, багатоточковий
• Камера: SC2356, 2 Мп (1600 x 1200 пікселів), MIPI-CSI
• Аудіо: ES8388, ES7210 AEC, стереомікрофони, динамік 1 Вт, роз'єм 3,5 мм
• USB: USB типу A (хост), USB типу C OTG (USB 2.0)
• RS-485: SIT3088 з перемикачем 120 Ом
• Розширення: Grove, M5BUS, GPIO_EXT, слот microSD, контактна площадка STAMP
• Датчик руху: BMI270, акселерометр + гіроскоп
• RTC: RX8130CE з функцією пробудження
• Живлення: через USB Type-C або батарею NP-F550 (не входить до комплекту)
• Керування живленням: IP2326, моніторинг INA226
• Розміри: 128 x 80 x 12 мм
• Вага: 124 г

Вміст набору

• 1x M5Stack Tab5 (базова версія, без батареї)
• 1x Сигнальний кабель з одним 6-контактним роз'ємом, крок 1,25 мм
