Модуль зчитування карт MicroSD - Pololu 2597
448 ₴
Показати оптові ціни- В наявності
- Оптом і в роздріб
- Код: 3038854784
Опис продукту: Модуль зчитування карт MicroSD - Pololu

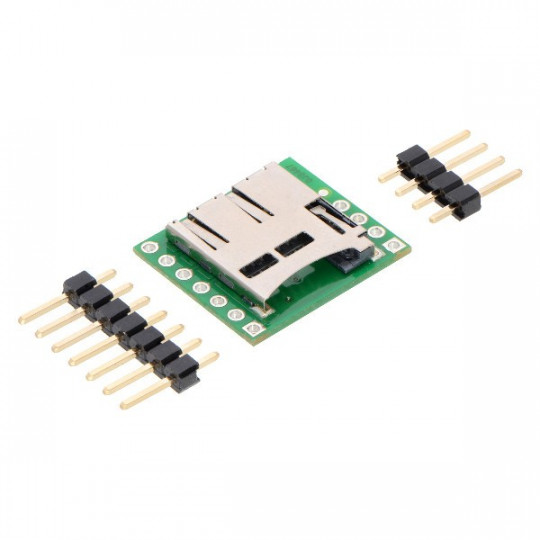

Модуль зчитування карт пам'яті microSD від Pololu з 2,54-мм золотими контактами для самостійного паяння. Він зв'язується з материнською платою через інтерфейс SPI та працює від напруги 3,3 В.Наша пропозиція також включає зчитувач із вбудованим перетворювачем на 5 В.
Продукт, сумісний з Arduino Виробник забезпечує підтримку SD-карт через Arduino. |
Комплект містить модуль та пластину із золотими контактами для самостійного паяння, карту microSD можна придбати окремо.
похідні.
З’єднання
SD-карти зв'язуються через шину SPI. Більшість мікроконтролерів, включаючи AVR, що використовуються в Arduino, мають апаратне керування цим інтерфейсом. Функції окремих контактів описані в таблиці нижче.
SD-карти працюють від напруги 3,3 В, тому для їх підключення до модулів 5 В, таких як Arduino Uno, потрібен перетворювач. Ми також пропонуємо зчитувач із вбудованим перетворювачем 5 В. |
| Закріпити | Опис |
|---|---|
| ЗЕМЛЯ | Вага модуля. |
| VDD | Напруга живлення від 2,7 В до 3,6 В - сумісна зі стандартом карт micro SD. |
| CD | Виявлення картки. Якщо картки немає, контакт низький; якщо картки є, контакт відключений (плаваючий). |
ДІ CMD | Вхідні дані (MOSI) в режимі SPI. Командний рядок (CMD) у режимі SD. |
ВНИЗ DAT0 | Вивід даних (MISO) в режимі SPI. Біт лінії передачі даних 0 (DAT0) у режимі SD. |
СКЛ CLK | Лінія тактової частоти (CLK) у режимі SP. Лінія тактової частоти (CLK) у режимі SD. |
КС DAT3 | Вибір пристрою (вибір мікросхеми) в режимі SPI. Біт 3 лінії передачі даних (DAT3) у режимі SD. |
- ДАТ1 | Лінія відключена в режимі SPI. Біт лінії передачі даних 1 (DAT1) у режимі SD. |
IRQ IRQ | Переривання в режимі SPI. Переривання в режимі SD. |
- ДАТ2 | Лінія відключена в режимі SP. Біт лінії передачі даних 2 (DAT2) у режимі SD. |
Технічні характеристики модуля зчитування карт microSD
- Напруга живлення: 3,3 В
- Робоча напруга на контактах: 3,3 В
- Комунікація: ступінь магістра з SPI
- Працює зі стандартною бібліотекою
- Вбудований слот для карт пам'яті microSD
- Комплект включає пластину із золотими штифтами для самостійного паяння.

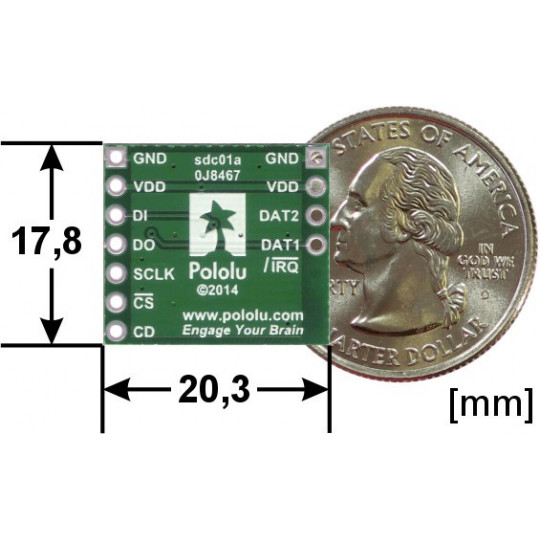

- Розміри плати: 20,5 x 18,0 x 3,0 мм
- Вага: 1,3 г
Модуль зчитування карт MicroSD - Pololu.
| Основні атрибути | |
|---|---|
| Виробник | Arduino |
| Користувальницькі характеристики | |
| Вага паковання | 0,003 кг |
| Висота паковання | 0,2 см |
| глибина паковання | 9,5 см |
| Ширина паковання | 8 см |
| Тип карти пам'яті | microSD |
| Основні | |
| Тип | Внутрішній 3,5" |
