Модуль зчитування карт MicroSD з перетворювачем напруги 5 В - Pololu 2587
648 ₴
Показати оптові ціни- В наявності
- Оптом і в роздріб
- Код: 4256618528
Опис продукту: Модуль зчитування карт MicroSD з перетворювачем напруги 5 В
Модуль зчитування карт пам'яті Pololu micro SD з роз'ємами Goldpin 2,54 мм для самостійного паяння. Він зв'язується з материнською платою через інтерфейс SPI та має вбудований стабілізатор і перетворювач, що дозволяє йому працювати від напруги 5 В. Ми також пропонуємо зчитувачі, що працюють від напруги 3,3 В.

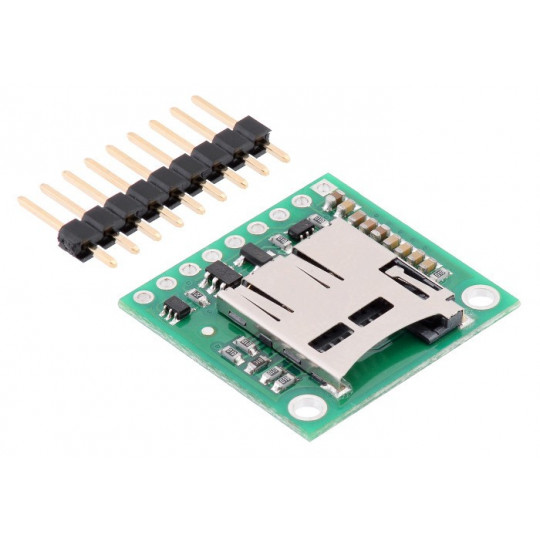

Комплект містить модуль та пластину із золотими контактами для самостійного паяння, карту microSD можна придбати окремо.
Продукт, сумісний з Arduino Для роботи з модулем можна використовувати . |
Підключення модуля

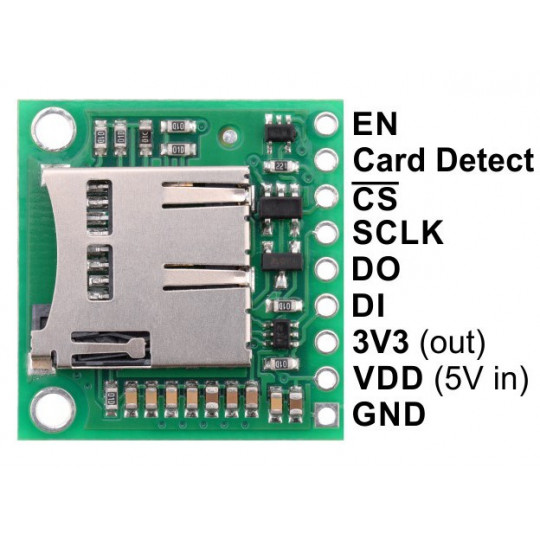

SD-карти зв'язуються через шину SPI. Більшість мікроконтролерів, включаючи AVR, що використовуються в Arduino, мають апаратне керування цим інтерфейсом. Функції окремих контактів описані в таблиці нижче.
| Закріпити | Опис |
|---|---|
| ЗЕМЛЯ | Вага модуля. |
| VDD | Напруга живлення 5 В. |
| EN | Штифт для включення стабілізатора напруги 3,3 В. Він підтягується до VDD через резистор 100 кОм, завдяки чому регулятор включений за замовчуванням. |
| CD | Виявлення картки. Якщо карти немає, пін низький, коли карта в роз'ємі - високий. Вивід підтягується до VDD через резистор 100 кОм. |
КС | Вибір пристрою (вибір мікросхеми) в режимі SPI. Щоб працювати з модулем, необхідно вказати низький стан. |
| SCLK | Лінія тактової частоти шини SPI. |
ВНИЗ | Вихід (MISO) на шину SPI. |
ДІ | Вхідні дані (MOSI) шини SPI. |
3V3 | ВихідРегулятор напруги 3,3 В. |
| Модуль має вбудований стабілізатор і перетворювач напруги, тому його можна підключати безпосередньо до плат, що працюють від 5 В, напр. Arduino Uno і Leonardo. |
Специфікації
- Напруга живлення: 5 В
- Вбудований слот для карт пам'яті microSD
- Вбудований регулятор напруги: від 5 В до 3,3 В
- Вбудований перетворювач напруги
- Комунікація: ступінь магістра з SPI
- Працює зі стандартною бібліотекою
- Комплект включає пластину із золотими штифтами для самостійного паяння.

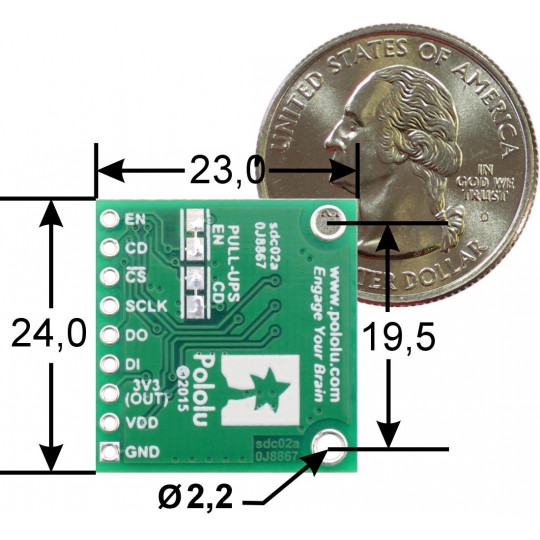

- Розміри плати: 24 x 23 x 3 мм
- Вага: 1,8 г
| Основні атрибути | |
|---|---|
| Виробник | Arduino |
| Користувальницькі характеристики | |
| Вага паковання | 0,003 кг |
| Висота паковання | 8,5 см |
| глибина паковання | 0,3 см |
| Ширина паковання | 7,7 см |
| Основні | |
| Тип карти пам'яті | microSD |
- Ціна: 648 ₴
