Термінал Wio - ATSAMD51 - RTL8720DN WiFi Bluetooth - Seeedstudio 102991299

Опис продукту: Термінал Wio - ATSAMD51 - RTL8720DN WiFi Bluetooth - Seeedstudio 102991299

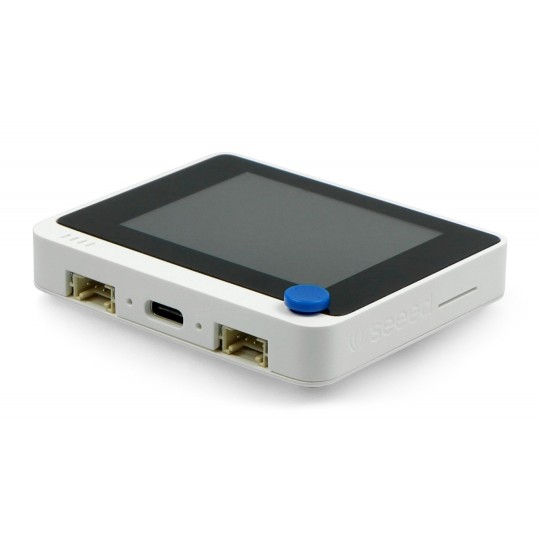

Wio Terminal — це плата розробки, оснащена мікроконтролером.ATSAMD51з процесоромARM Cortex-M4FВін має систему зв'язкуRealtek RTL8720DN Bluetooth LE 5.0іWi-Fi 2,4 ГГц/5 ГГцТермінал оснащений екраномРК-дисплей 2,4 дюйма, датчик IMU(LIS3DHTR), мікрофон, зумер, слот для microSD, датчик освітлення та ІЧ-світлодіод 940 нм. Сумісний з Arduino та Raspberry Pi.

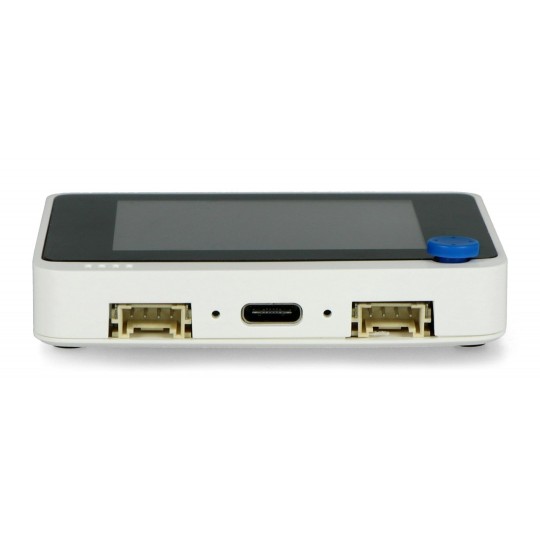

Крім того, пристрій має два роз'єми Grove, які дозволяють підключати модулі з екосистеми Grove, а також 40-контактний роз'єм GPIO, сумісний з Raspberry Pi, для підключення додаткових пристроїв.

Основні характеристики пристрою Wio Terminal

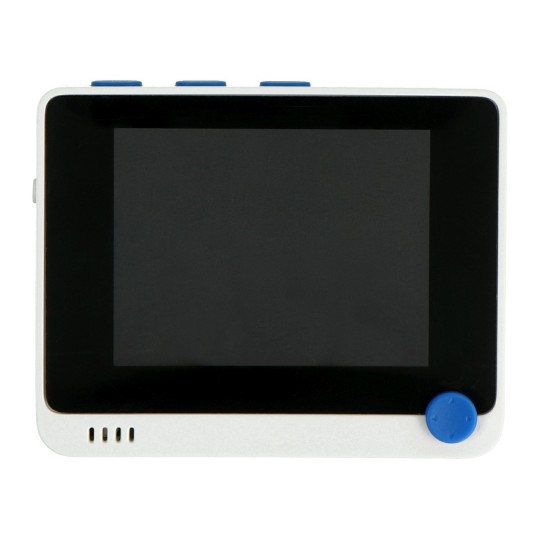

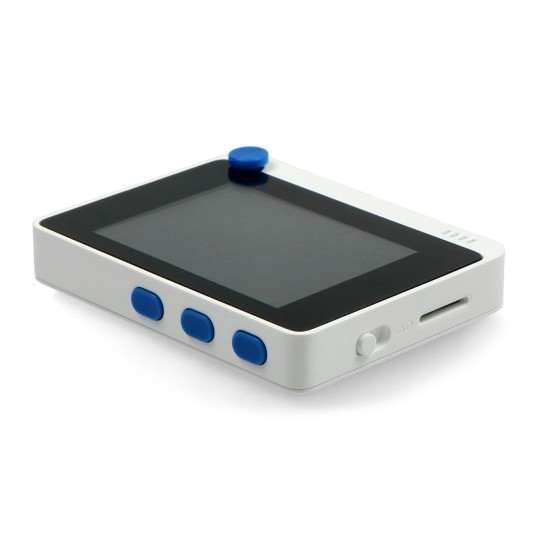

Пристрій має вбудовані компоненти та кнопки, такі як мікроконтролер, РК-дисплей, Wi-Fi, Bluetooth, мікрофон, зумер, слот для карти microSD, кнопки налаштування, датчик освітлення, 5-позиційну кнопку та ІЧ-світлодіод 940 нм. Весь пристрій поміщений у магнітний корпус з двома монтажними отворами.

Розташування компонентів на корпусі терміналу Wio.

• Високопродуктивний мікроконтролер ATSAMD51P19:
• ARM Cortex-M4F 120 МГц (з можливістю розгону до 200 МГц)
• 4 МБ зовнішньої флеш-пам'яті та 192 КБ оперативної пам'яті
• SPI, I2C, I2S, АЦП, ЦАП, ШІМ, UART
• Бездротовий зв'язок:
• Realtek RTL8720DN
• Wi-Fi: 2,4 ГГц / 5 ГГц 802.11 a/b/g/n
• Bluetooth: BLE 5.0
• Підтримка USB OTG:
• пристрої доступу: миша, клавіатура, MIDI-пристрої, ігрові контролери, принтери
• Екосистема Гроув:
• доступно понад 300 модулів Grove IoT
• два вбудовані роз'єми Grove для цифрового, аналогового, I2C та ШІМ-зв'язку
• Сумісний з Raspberry Pi 40-pin:

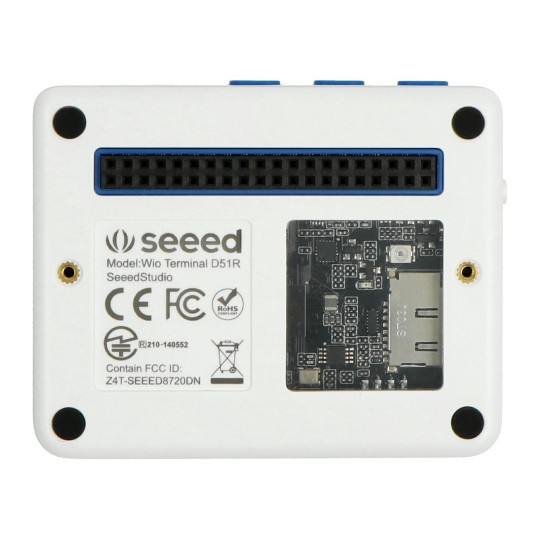

• може бути встановлений на контактах GPIO Raspberry Pi як ведений пристрій
• Кришки HAT можна використовувати з адаптером
• Підтримуване програмне забезпечення:
• Ардуїно
• МікроПітон
• Прошивка AT
• Візуальна студія
• CircuitPython

Термінал Wio як ретро-ігрова консоль.

Проєкт з відкритим кодом

Виробник публікує серію відеоблогів про продукт з відкритим кодом. Ви можете дізнатися більше з відео, розміщених на вебсайті виробника.

Виходи терміналу Wio

Модуль Wio Terminal оснащений 40-контактним роз'ємом, сумісним з Raspberry Pi, який має такі інтерфейси, як SPI, I2C, I2S, UART, PWM, ADC, PWM.

Виводи GPIO.

Розташування компонентів на клемній платі Wio.

Технічні характеристики термінального модуля Wio

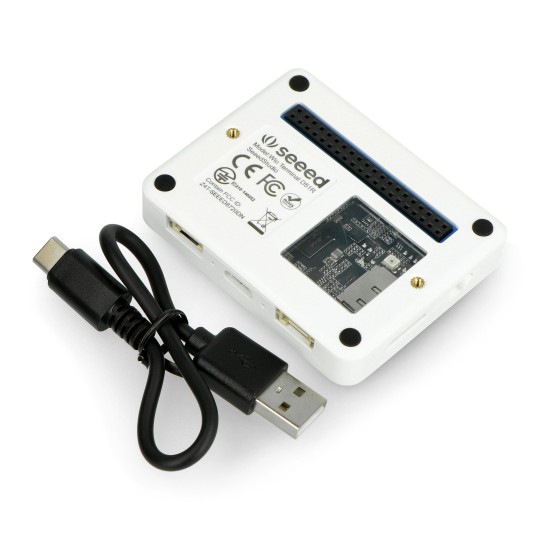

Комплект включає

• Термінальний модуль Wio
• Кабель USB Type-C
• Інструкція користувача

Термінал Wio - ATSAMD51 - RTL8720DN WiFi Bluetooth - Seeedstudio 102991299

Ми пропонуємо унікальний пристрій – Wi-Fi термінал ATSAMD51. Він оснащений такими стандартами зв'язку, як WiFi та Bluetooth BLE 5.0. Ця плата розробки використовує високоефективний мікроконтролер ATSAMD51P19 (ARM Cortex-M4F 120 MHz) – і сумісна з Arduino та Raspberry Pi.

Пристрій підтримує USB OTG, що означає, що ви можете легко підключати та використовувати будь-які вказівні пристрої (такі як миша, клавіатура або MIDI-пристрої) та принтери. Ще однією ключовою особливістю є 2,4-дюймовий РК-екран, який усуває необхідність підключення пристрою до додаткового монітора.

Термінальний пристрій Wio

Разом із модулем Wio Terminal користувачі отримають комплект, який дозволить їм швидко почати користуватися пристроєм. Він включає зрозумілий та інтуїтивно зрозумілий посібник користувача та кабель USB Type-C, який дозволяє легко підключити пристрій, наприклад, до ПК.

Наша пропозиція також включає інші пристрої, сумісні з такими платами, як Arduino Uno, Arduino Leonardo та Arduino Pro Mini.
