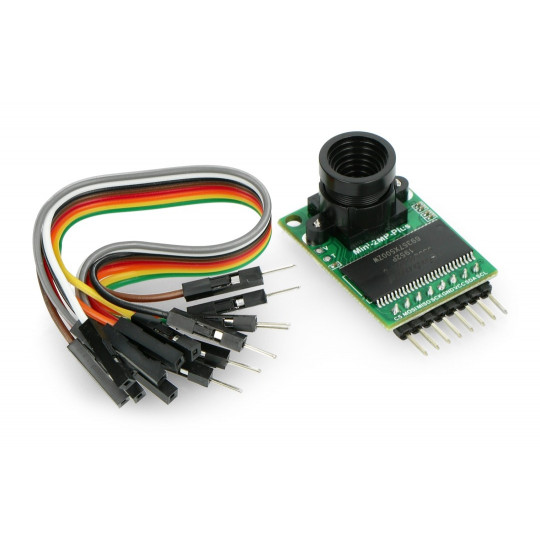

ArduCam-Mini OV2640 2MPx 1600x1200px 60fps SPI - модуль камери для Arduino

Опис продукту: ArduCam-Mini OV2640 2 Мп 1600x1200px 60 кадрів/с SPI

Модуль камери 2 МП з роздільною здатністю 1600 x 1200 пікселів та частотою кадрів до 60 кадрів/с. Він розширює можливості таких систем, як мікроконтролери Arduino та STM32, а також мінікомп'ютерів Raspberry Pi, дозволяючи їм робити фотографії та записувати відео. Пристрій працює від напруги 3,3 В та 5 В, з'єднується через SPI, має чутливість 0,6 В/(люкс*с), кут огляду 25° та об'єктив 1/4 дюйма.

Блок-схема модуля камери ArduCAM-Mini.

Режими роботи

• Режим одиночної зйомки- Режим пристрою за замовчуванням: після видачі команди через SPI камера захоплює кадр і додає його до буфера, встановлюючи прапорець у регістрі. Відстежуючи стан прапорця, користувач знає, коли зчитування завершено.
• Режим багаторазової зйомки- Розширений режим, у якому користувач вказує кількість кадрів, які потрібно захопити. Зверніть увагу, що кількість кадрів не може перевищувати ємність буфера.
• Стиснення JPEG- цей режим виводить стиснуті дані JPG з вищою роздільною здатністю, ніж RGB.
• Звичайне зчитування та пакетне зчитування- у цьому режимі достатньо надіслати команду читання, щоб забезпечити безперервну відправку кадрів через інтерфейс SPI.
• Операція зчитування назад- дозволяє зчитувати одні й ті ж дані, що містяться в буфері, кілька разів.
• Режим низького енергоспоживання (низьке енергоспоживання)- вимикає датчик і перетворювач для економії енергії.
• Керування датчиком зображення (налаштування датчика)- режим дозволяє змінювати налаштування сенсора камери, включаючи баланс, яскравість, контрастність та насиченість.

Блок-схема

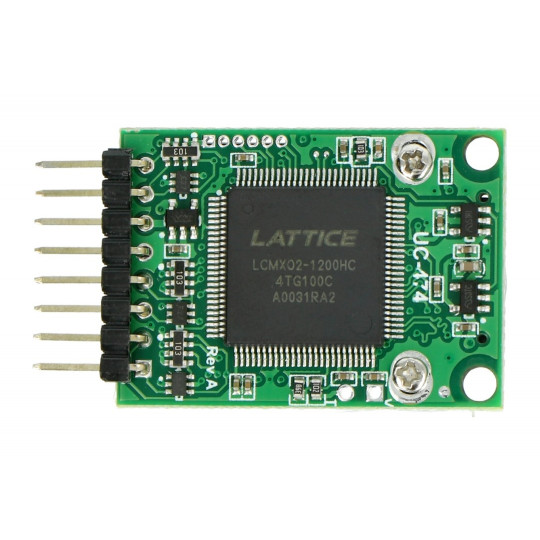

Пристрій складається з лінзи, датчика та електронної секції з буфером даних і контролером шини SPI. Користувач також має прямий доступ до датчика через шину I2C.

Виведення

Пристрій має припаяний 8-контактний растровий роз'єм 2,54 мм.

Технічні характеристики камери ArduCam

• Робоча напруга: 3,3 В / 5 В
• Роздільна здатність: 1600 x 1200 пікселів (2 Мп)

• Частота кадрів:
  • до 60 кадрів/с для формату CIF
  • до 30 кадрів/с для формату SVGA
  • до 15 кадрів/с для формату SXGA / UXGA
• Розмір об'єктива: 1/4 дюйма
• Кріплення об'єктива: CS-mount / M12
• Чутливість: 0,6 В/(люкс*с)
• Кут огляду: 25°
• Вихідні формати:
  • YUV 422/420 / YCbCr 422
  • RGB565/555
  • 8-бітні стиснуті дані
  • 8/10 бітні дані RAW RGB

• Можливість налаштування датчика через шину I2C
• Розміри модуля: 35 x 25 мм
