WizFi360-EVB-Pico - плата з мікроконтролером RP2040 та WiFi зв'язком - WIZnet

Опис продукту: WizFi360-EVB-Pico - плата з мікроконтролером RP2040 та WiFi зв'язком - WIZnet

Модуль виробництва компаніїWIZnet, оснащений мікроконтролером Raspberry Pi RP2040 - двоядернимARM Cortex M0+про час133 МГц, з та264 КБОперативна пам'ять та зовнішня флеш-пам'ять Quad-SPI з eXecute In Place (XIP). Виробник також використовував системуWizFi360-PA, що розширює функціональність плати за допомогою бездротового зв'язку WiFi - забезпечує бездротову пропускну здатність2,4 ГГцта сумісний зі стандартами802.11 b/g/nта підтримує режимиSoftAP,СтанціяіSoftAP+СтанціяМодуль також містить роз'єм microUSB (тип B) для живлення та програмування, а також 3-контактний послідовний порт ARM для налагодження (SWD). WizFi360-EVB-Pico використовується як виконавчий механізм у рішеннях Інтернету речей.

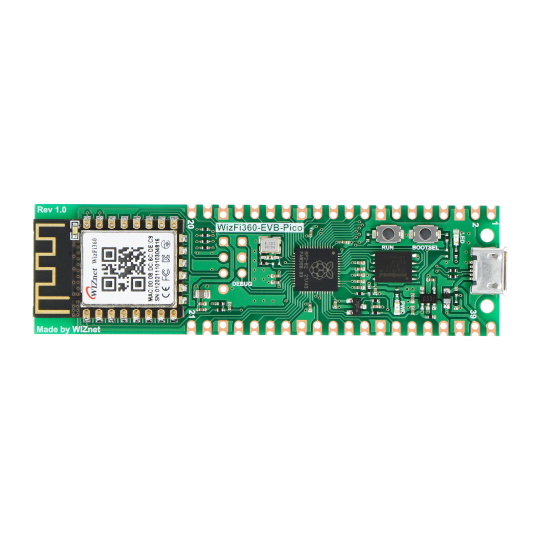

WizFi360-EVB-Pico - плата з мікроконтролером RP2040 та WiFi зв'язком - WIZnet.

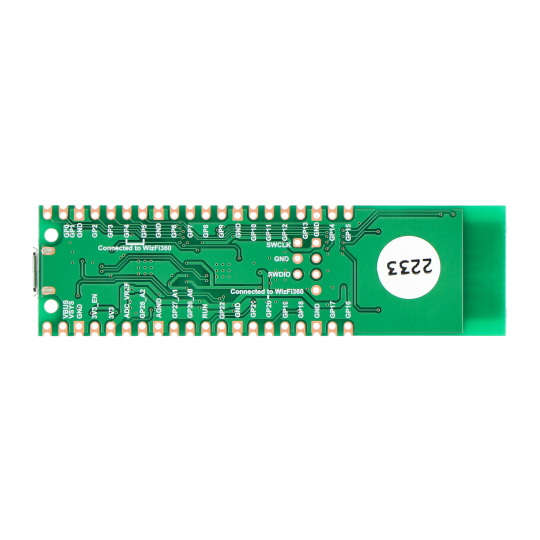

Плата має аж 40 контактів.

Особливості плитки

• Мікроконтролер Raspberry Pi RP2040 і система бездротового зв'язку WiFi
• Режими роботи Support Station / SoftAP / SoftAP+Station
• Підтримує режим «Передача даних» і «Передача даних команд AT».
• Підтримка конфігурації послідовних команд AT
• Підтримує режим роботи TCP Server/TCP Client/UDP
• Підтримка конфігурації робочого каналу від 0 до 13
• Підтримка автоматичної смуги пропускання 20 МГц/40 МГц
• Підтримка шифрування WPA_PSK/WPA2_PSK
• Підтримує вбудовану унікальну MAC-адресу та адресу, яку налаштовує користувач

Технічні характеристики системи RP2040

• Двоядерний ARM Cortex M0+ з тактовою частотою 133 МГц
• 264 кБ вбудованої SRAM
• Зовнішня флеш-пам'ять Quad-SPI з eXecute In Place (XIP)
• 12-бітний аналого-цифровий перетворювач (АЦП) 500 кГц
• Комунікаційні інтерфейси: 2x UART, 2x I2C, 2x SPI, 16x ШІМ-каналів
• Інтерфейс налагодження SWD
• 1 таймер з 4 будильниками, 1 лічильник реального часу RTC
• Підтримувані мови програмування: C/C++ та MicroPython

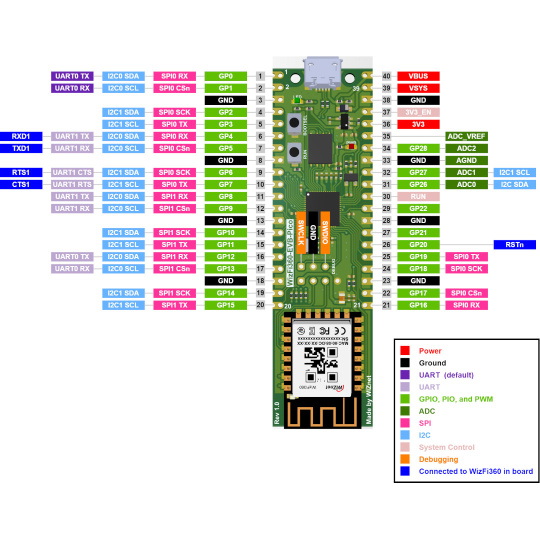

Опис контактів модуля. Більше інформації про окремі контакти можна знайти в .

Елементи, що входять до комплекту.

Технічні характеристики системи WizFi360-PA

• Тип бездротового зв'язку: WiFi
• Пропускна здатність: 2,4 ГГц
• Підтримуваний стандарт: 802.11 b/g/n
• Швидкість передачі даних послідовного порту: від 600 біт/с до 2 Мбіт/с з 16 загальними значеннями
• Підтримка до 5 TCP/UDP-з'єднань
• Автоматичне отримання IP-адреси від DHCP-сервера (режим станції)
• Служба DHCP для клієнтів бездротової локальної мережі (режим точки доступу)
• Підтримка DNS для зв'язку із серверами через доменне ім'я
• Підтримка "Keep-Alive" для моніторингу TCP-з'єднання
• Підтримка "Ping" для моніторингу стану мережі
• Підтримка оновлень прошивки через UART Download / OTA (через WLAN)

Вміст набору

• WizFi360-EVB-Pico - плата з мікроконтролером RP2040 та WiFi зв'язком - WIZnet - 1 шт.
• Смужка Goldpin - растр 2,54 мм - 2 штуки
