Fermion - Датчик розпізнавання жестів GR10-30 - UART/I2C - DFRobot SEN0543

Опис продукту: Fermion - датчик розпізнавання жестів GR10-30 - UART / I2C - DFRobot SEN0543

Ферміон - датчик жестівГР10-30виготовлено компанією DFRobot. Він може розпізнати до12 жестів рук- Вгору, вниз, вліво, вправо, вперед, назад, обертання за годинниковою стрілкою та проти годинникової стрілки, безперервне обертання за годинниковою стрілкою та проти годинникової стрілки, зависання та помахування. Кожен користувач може встановити такі параметри, як відстань спрацьовування жесту (від 0 см до 30 см), кут повороту руки та час зависання, які можна розпізнати, а також розмір області розпізнавання для отримання точніших результатів. Він також має два контакти переривання, які вказують на те, чи відбувається спрацьовування жесту та чи об'єкт потрапляє в діапазон розпізнавання. Модуль підходить для застосувань та сценаріїв, що залежать від безконтактного спрацьовування, таких як дистанційне керування жестами, взаємодія з роботом, керування інтерфейсом людина-машина та керування освітленням.

Fermion - датчик розпізнавання жестів GR10-30 - UART / I2C - DFRobot SEN0543.

Комплект містить роз'єми Goldpin, призначені для самостійного паяння.

Особливості модуля

• Максимальна відстань розпізнавання 30 см
• Розпізнавання до 12 жестів
• Підтримка зв'язку UART та I2C

Рекомендоване використання

• Дистанційне керування жестами
• Взаємодія з роботом
• Керування інтерфейсом людина-машина

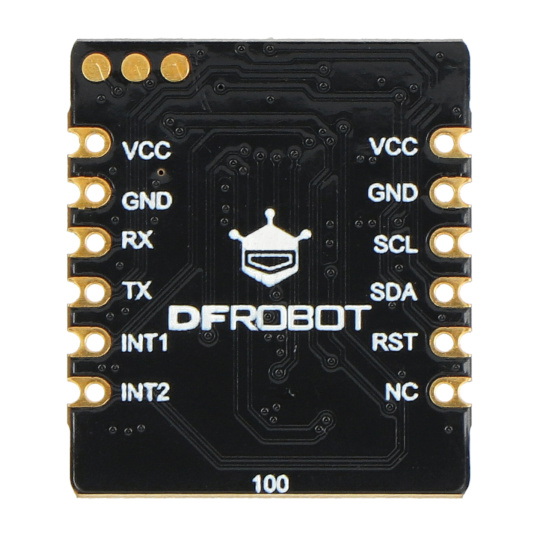

Опис розпіновки

• VCC - контакт живлення
• GND - системне заземлення
• SCL - лінія тактової частоти шини I2C
• SDA - лінія передачі даних шини I2C
• RST - скидання PIN-коду
• INT2 – висновок переривання, відповідає за виявлення руху об'єкта; високий стан – об'єкт рухається в зоні виявлення; низький стан – об'єкта в зоні немає, об'єкт нерухомий або зона виявлення повністю заблокована більше 3 с
• INT1 - висновок переривання, відповідає за розпізнавання жестів; імпульси тривалістю 10 мс з'являються після розпізнавання жесту
• Передача даних TX - UART
• RX - прийом даних UART

Схема підключення з використанням плати DFRduino. Плата не входить до комплекту та має бути придбана окремо.

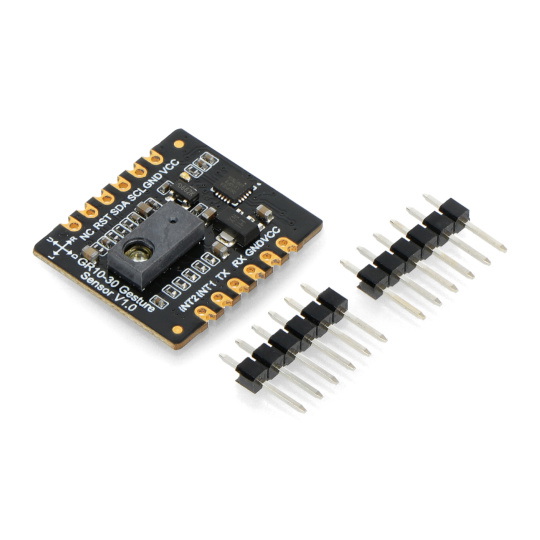

Елементи, що входять до комплекту.

Технічні характеристики

• Вбудований чіп: GR10-30
• Напруга живлення: від 3,3 В до 5 В
• Поточний:< 10 mA
• Інтерфейс: шина I2C/UART
• Адреса I2C: 0x73
• Швидкість послідовного передавання даних: 9600
• Діапазон розпізнавання жестів: від 0 см до 30 см
• Допустима робоча вологість: від 5% до 85% відносної вологості
• Розміри пластини: 20,5 x 23,5 мм

Вміст набору

• Fermion - датчик розпізнавання жестів GR10-30 - UART / I2C - 1 шт.
• Смужка Goldpin 1x6 - крок 2,54 мм - 2 штуки
