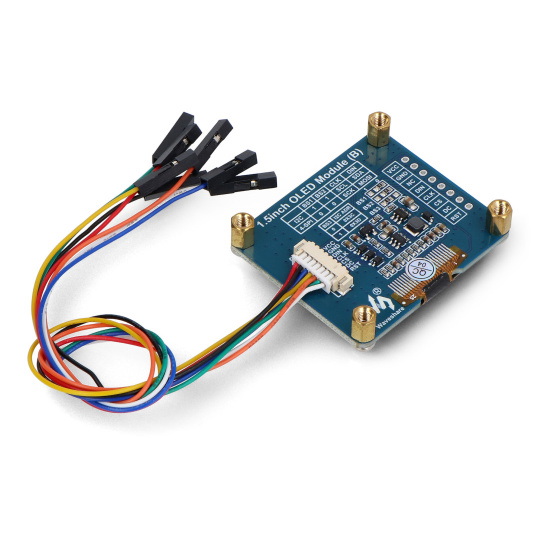

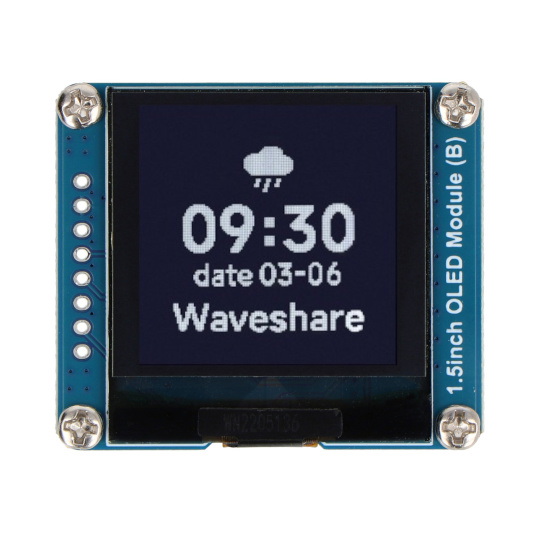

OLED-дисплей 1.5'' 128x128 пікселів - SPI/I2C - білий та чорний - Waveshare 25093

Опис продукту: OLED-дисплей 1.5'' 128x128 пікселів - SPI/I2C - білий та чорний - Waveshare 25093

Модуль OLED-дисплея Waveshare — це пристрій, який працює з популярними платформами програмування, такими як Arduino та Raspberry Pi. Він розроблений для 4-провідного зв'язку.Інтерфейс SPI та I2C, забезпечує ефективну передачу даних між мікроконтролером та дисплеєм, тим самим забезпечуючи швидке та плавне відображення інформації. Одним з ключових елементів цього модуля є вбудованийКонтролер SH1107Таке компонування не лише сприяє плавній роботі пристрою, але й значно покращує якість відображеного зображення. Діагональ екрана становить 1,5 дюйма, роздільна здатність дорівнює128 x 128 пікселів, а вся плата має компактний дизайн, що ідеально підходить для проектів з обмеженим простором.

Спеціальні функції

• Ультравузькі рамки та малий розмір
• Оснащений перетворювачем напруги
• Він має 4-провідні інтерфейси SPI та I2C для кращої сумісності та високої швидкості передачі даних.

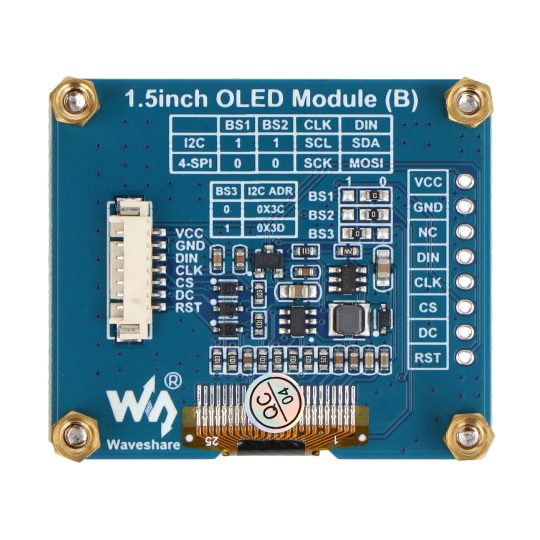

Опис розпіновки

• VCC - вхідне живлення від 3,3 В до 5 В
• GND - системне заземлення
• NC - не підключено
• DIN - вихід даних
• CLK - вхід тактової частоти
• CS - Вибір мікросхеми - вибір мікросхеми активується низьким станом
• DC - дані/команди (низький стан - команди, високий стан - дані)
• RST - контакт скидання (активується низьким станом)

Технічні характеристики

• Робоча напруга: від 3,3 В до 5 В
• Водій: SH1107
• Тип дисплея: OLED
• Діагональ: 1,5 дюйма
• Роздільна здатність: 128 x 128 пікселів
• Розміри пікселя: 0,185 x 0,185 мм
• Інтерфейс зв'язку: SPI, I2C
• Колір дисплея: чорно-білий
• Розміри екрана: 26,85 x 26,85 мм
• Розміри плати: 38,5 x 44,5 мм
