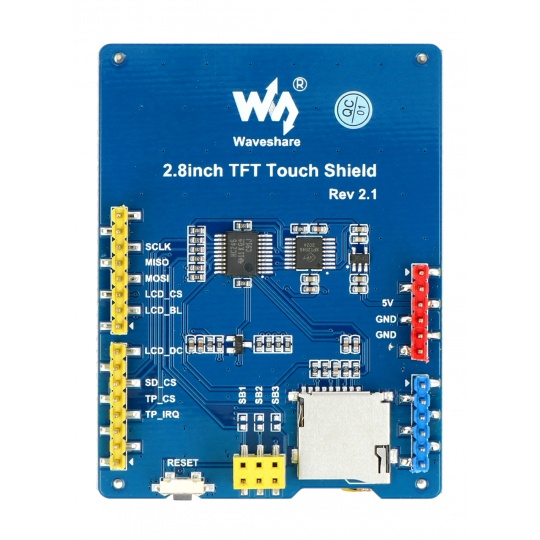

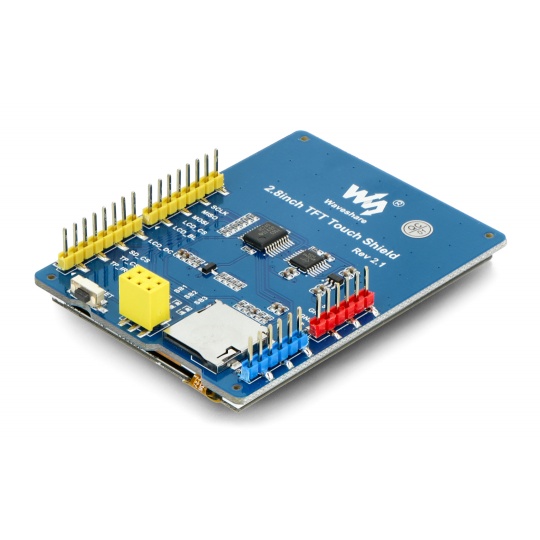

Сенсорний РК-дисплей TFT Version 2.1 2.8'' 320x240px SPI з microSD-зчитувачем - Шилд для Arduino - Waveshare 10684
1 524 ₴
Показати оптові ціни- В наявності
- Оптом і в роздріб
- Код: 205742348
Сенсорний РК-дисплей TFT Version 2.1 2.8'' 320x240px SPI з microSD-зчитувачем - Шилд для Arduino - Waveshare 10684В наявності
1 524 ₴
+380 (67) 313-06-91
Kievstarповернення товару протягом 14 днів за рахунок покупця
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Опис продукту: Сенсорний рідкокристалічний TFT-дисплей Waveshare, версія 2.1, 2.8 дюйма, 320x240 пікселів, SPI, зчитувач microSD - щит для Arduino
Шилд для Arduino з 2,8-дюймовим резистивним TFT-сенсорним екраном. Екран має світлодіодне підсвічування та роздільну здатність 240 x 320 пікселів. Працює від 3,3 В та 5 В і зв'язується через шину SPI. Шилд сумісний з платами Arduino Uno, Leonardo, а також Nucleo та Xnucleo.
У продаж входить РК-дисплей, модуль Arduino можна придбати окремо.
Продукт, сумісний з Arduino Виробник забезпечує дисплей для керування. |
Підключення накладки
Схема повністю зібрана, з роз'ємами, що дозволяють пряме підключення до Arduino без необхідності паяння. Пристрій використовує дев'ять контактів: D3, D4, D5, D7, D9, D10, D11, D12 та D13.
Закріпити Ардуїно | Закріпити ЖК | Опис |
|---|---|---|
| Д3 | TP_IRQ | Переривання сенсорної панелі, переходить у низький рівень при виявленні дотику. |
| Д4 | TP_CS | Сенсорна панель - вибір мікросхеми, вибір пристрою шини SPI, активується низьким станом. |
| Д5 | SD_CS | Карта MicroSD - вибір чіпа, вибір пристрою шини SPI, активується низьким станом. |
| Д7 | LCD_DC | РК-екран - вибір: дані / команди. |
| Д9 | LCD_BL | Світлодіодне підсвічування. |
| Д10 | LCD_CS | РК-екран - вибір мікросхеми, вибір пристрою шини SPI, активація низького стану. |
| D11 | МОСІ | Лінія вхідних даних шини MOSI SPI. |
| Д12 | МІСО | Лінія вихідних даних шини MISO SPI. |
| Д13 | SCLK | SCK тактова лінія шини SPI. |
На щиті використано підписані шпильки.
Характеристики дисплея Waveshare
- Версія 2.1
- Напруга живлення: від 3,3 В до 5,5 В
- Робоча напруга контактів: від 3,3 В до 5,5 В
- Тип екрану: сенсорний, резистивний
- Водій:
- Екран: ST7789 (документація)
- Сенсорний: XPT2046 (документація)
- Діагональ екрана: 2,8 дюйма
- Роздільна здатність: 320 x 240 пікселів
- Глибина кольору: 65 тис
- Зв'язок: SPI
- Кнопка скидання видалена
- Слот для карти пам'яті MicroSD
- Роз'єми, сумісні з Arduino Uno та його похідними
- Працює з: платами Arduino Uno, Leonardo, а також Nucleo та Xnucleo.
- Розміри плати: 73,5 x 55,5 мм
Характеристики
| Основні атрибути | |
|---|---|
| Виробник | Arduino |
| Тип | Модуль |
| Користувальницькі характеристики | |
| Розділений екран | 320x240px |
| Сенсорний екран | Да |
| Екран — діагональ | 2,80 '' |
| Екран — інтерфейс | СПІ |
| Екранний тип | ЖК-ТФТ |
| Вага паковання | 0,044 кг |
| Висота паковання | 10,5 см |
| глибина паковання | 2,8 см |
| Ширина паковання | 8 см |
Інформація для замовлення
- Ціна: 1 524 ₴
