NeoDriver - драйвер для NeoPixel - Stemma QT - Adafruit 5766

Опис продукту: NeoDriver - драйвер для NeoPixel - Stemma QT - Adafruit 5766

Плата NeoDriverвід Adafruit був створений для ефективного вирішення проблем, пов'язаних з точним таймінгом пікселів уНеоПіксельНадсилаючи дані до NeoPixel черезІнтерфейс I2C, що усуває будь-які проблеми із синхронізацією пікселів. Плата оснащена достатньою кількістю оперативної пам'яті, щоб забезпечити буферизацію до512 пікселівХоча запис кожного пікселя через I2C не є блискавично швидким, використання тактової частоти I2C з частотою800 кГц або 1 МГц, та зберігаючи всю смужку одразу, ми досягаємо задовільних результатів. Плата NeoDriver забезпечує ефективне рішення для точного керування RGB-підсвічуванням NeoPixel.Світлодіоди NeoPixelце надзвичайно простий метод додавання адресного RGB-освітлення, що вимагає лише одногоGPIO-портВони зазвичай використовуються вмікроконтролери, що дозволяє створювати креативні світлові ефекти.

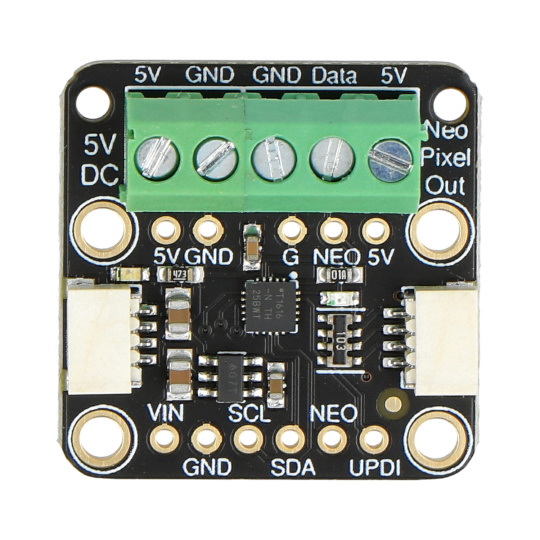

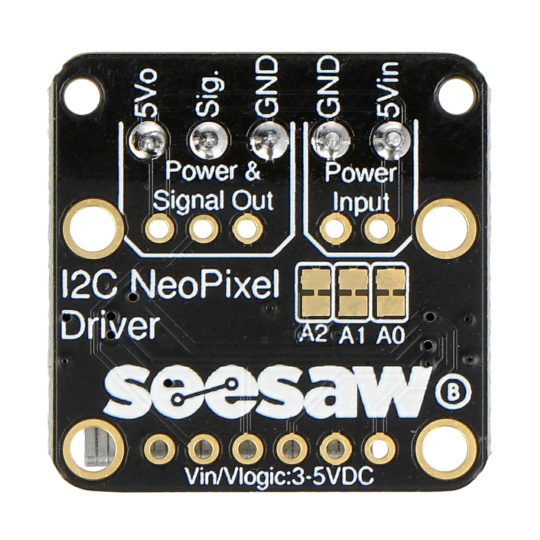

Розпіновки

• VIN - контакт живлення для ATtiny1616
• 5VIB - вхід живлення для NeoPixel
• 5Vo - вихідна потужність NeoPixel
• GND/G - спільна земля для живлення та логіки
• SCL - контакт тактової частоти I2C
• SDA - контакт даних I2C
• STEMMA QT – ці роз’єми дозволяють під’єднувати плати розвитку або інші пристрої з різноманітними супутніми аксесуарами
• NEO - контакт вихідних даних NeoPixel
• UPDI - одноконтактний уніфікований інтерфейс програмування та налагодження

Технічні характеристики

• Виробник: Адафруїт
• Модель: NeoDriver
• Сумісність: NeoPixel
• Розміри: 25,3 х 25,3 х 10,3 мм
• Вага: 4,4 г

На платі достатньо оперативної пам’яті для буферизації до 512 пікселів.
