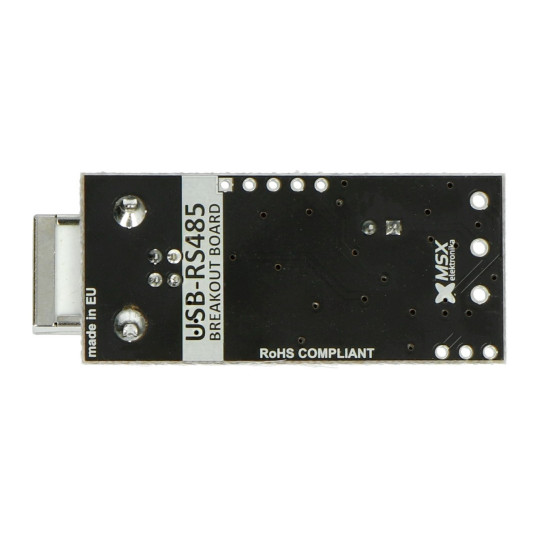

Перетворювач USB-RS485 - FTDI, FT232RL

USB-RS485 - конвертер FTDI, MAX485 Botland Store

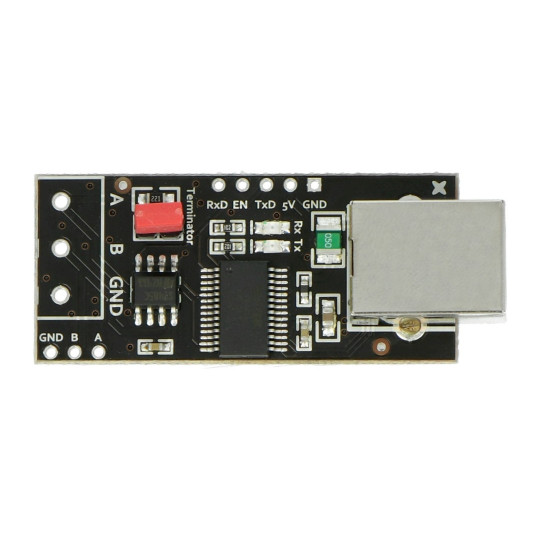

Серцем перетворювача USB-RS485 - FTDI, MAX485 є культовий чіп FT232RL, який є інтегрованим USB-інтерфейсом, який дозволяє встановлювати зв'язок з будь-яким пристроєм або інтегральною схемою (наприклад, мікроконтролером), оснащеною асинхронним інтерфейсом UART. Три з п'яти доступних додаткових ліній (CBUS0...4) були використані для підтримки двох світлодіодів (діючих як індикатори напрямку передачі) і лінії ввімкнення інтерфейсу RS485 (відтворюється популярним MAX485).

Виробник також передбачив можливість підключення вбудованого диференціального термінатора RS485 - просто встановіть перемичку на роз'єм goldpin, позначений індексом JP1. Роль термінатора полягає в додаванні відповідного паралельного опору, завдяки якому відбиття сигналу буде зменшено, що заважає передачі у разі довгих з’єднань.

Додаткові функції

Окрім з’єднання RS485, користувач також може використовувати модуль як класичний перетворювач USB-UART. Для цього використовуйте безкоштовні паяльні колодки з маркуванням JP3 - до них можна припаяти штифтовий роз'єм goldpin. Крім того, користувач також має роз’єм JP2 (не встановлений у стандартній комплектації), що забезпечує сигнали RS485 і заземлення системи. Варто додати, що весь пристрій захищено полімерним запобіжником F1 з навантажувальною здатністю до 500 мА - завдяки цьому будь-які короткі замикання не пошкодять USB-порт комп'ютера.
