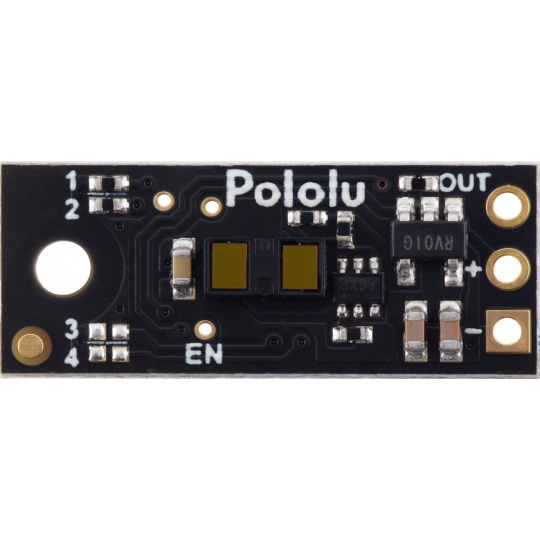

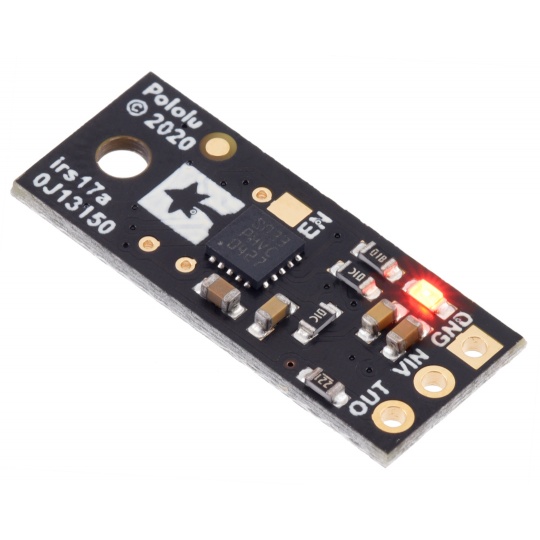

Цифровий датчик відстані 100 см - Pololu 4069

Опис товару: Цифровий датчик відстані 100 см - Pololu 4069

Модуль, оснащений датчиком відстані на основі технологіїЛідар. Робочий діапазон датчика становить до 100 см, живиться від напругивід 3 В до 5,5 В. Він оснащений одним цифровим виходом, який змінює свій стан на низький після виявлення об'єкта. Модуль не може вимірювати відстані, повідомляє лише про виявлення перешкоди на відстані до 100 см з точністюдо 1 ммТехнологія лідарів ближнього радіусу дії використовується дляточне вимірюваннячас, необхідний для того, щоб випромінювані імпульси безпечного для очей інфрачервоного світла досягли найближчого об'єкта та відбилися назад.

Приклад застосування

• Альтернативний датчик стоп-сигналу та фотогейт
• Безконтактний датчик зіткнення або перешкоди робота
• Безконтактний елемент інтерфейсу для активації пристрою або процесу.
• Лічильник або таймер для предметів, що проходять повз

Використання датчика відстані

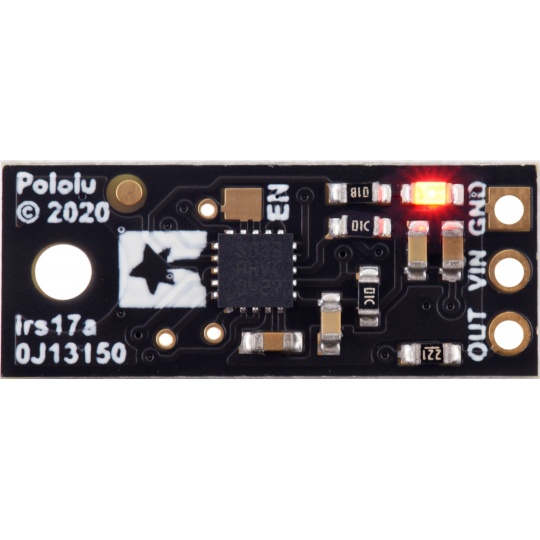

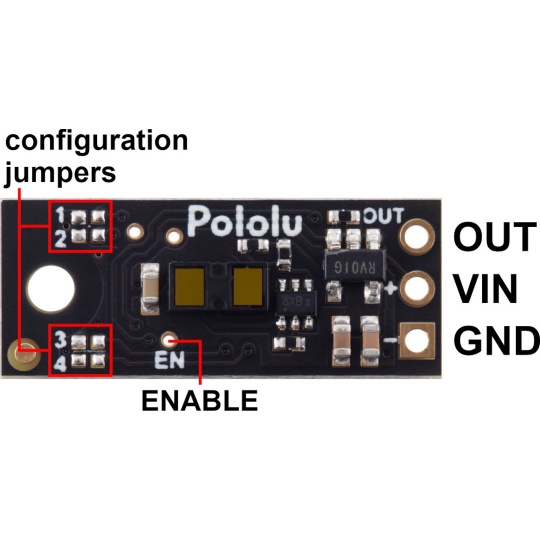

Плата оснащена 3 контактами:VIN, GND та OUT.Ці контакти розташовані на платі у вигляді отворів з кроком 2,54 мм, з можливістю паяння роз'ємів типу "золото" (не входять до комплекту). Контакт VIN використовується для подачі напруги в діапазонівід 3 В до 5,5 ВGND – це контакт заземлення системи (0 В). Контакт OUT має низький рівень (0 В), коли датчик виявляє об'єкт, і високий рівень (до рівня VIN), коли об'єкт не виявляється. Коли об'єкт виявляється, індикатор також загоряється.червоний світлодіодПлата також має контакт ENABLE, на який можна підключити низький рівень сигналу, щоб перевести плату в режим низького енергоспоживання, який споживає приблизно 0,4 мА струму. За замовчуванням контакт ENABLE підключено до VIN.

Встановлення перемичок на модулі датчика

Модуль має чотири перемички для поверхневого монтажу (4321), які визначають його режими роботи. Різні версії датчиків Pololu мають відповідні перемички, встановлені як резистори 0 Ом. Резистори можна випаяти або додати перемички для перетворення однієї версії датчика на іншу. Цей датчик можна перетворити на будь-яку іншу версію irs17a згідно з таблицею нижче.

Порівняння з сенсором Sharp

Датчики Pololu маютьоднакової форми та відведеньяк датчики Sharp. Вони доступні з таким самим або більшим діапазоном виявлення, тобто їх можна використовувативзаємозамінноДатчики в новіших пристроях Pololu єнабагато тоншийніж у модулях Sharp, тому нульова точка розташована приблизно на 7 мм ближче до плати, а кут променя в новіших пристроях ширший.

Технічні характеристики датчика відстані Pololu

• Напруга живлення: від 3 В до 5,5 В
• Споживання струму: 30 мА (типово) у ввімкненому стані, 0,4 мА у вимкненому стані
• Максимальна дальність: 100 см
• Мінімальний діапазон: до 1 мм
• Мінімальна частота оновлення: 100 Гц (період 10 мс)
• Поле зору (FOV): зазвичай 15°, може змінюватися залежно від коефіцієнта відбиття об'єкта та умов навколишнього середовища
• Тип виходу: цифровий сигнал (низький рівень при виявленні об'єкта, високий в іншому випадку)

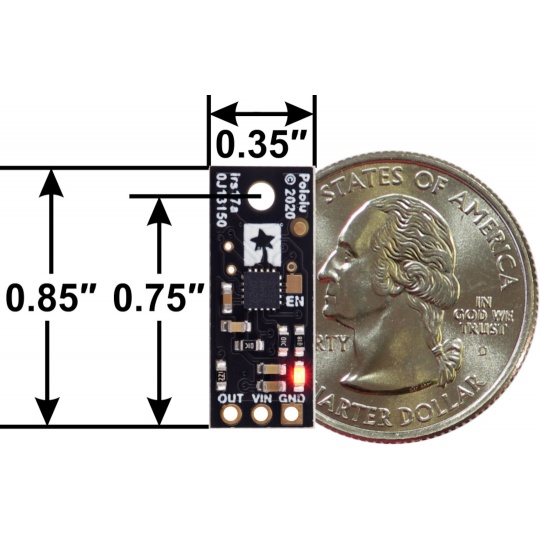

• Розміри: 21,6 x 8,9 x 3,5 мм
• Вага: 0,4 г
