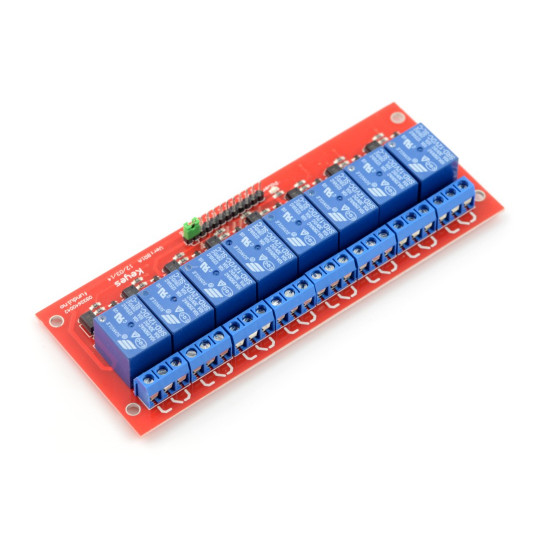

8-канальний релейний модуль з оптоізоляцією - контакти 10A/250VAC - котушка 12V - червоний
1 185 ₴
Показати оптові ціни- В наявності
- Оптом і в роздріб
- Код: 3312570291
Опис продукту: 8-канальний релейний модуль з оптоізоляцією - контакти 10 A / 250 V AC - котушка 12 V
Модуль дозволяє керувати виконавчими механізмами, що споживають до 10 А, використовуючи напругу 12 В. Оптоізоляція відокремлює сигнал керування від частини, пов'язаної з живленням реле, тим самим забезпечуючи безпечну роботу системи керування.
Приклади застосування
- Контролер освітлення
- Контролер виконавчих механізмів
- Перемикач для електричних пристроїв, включаючи двигуни

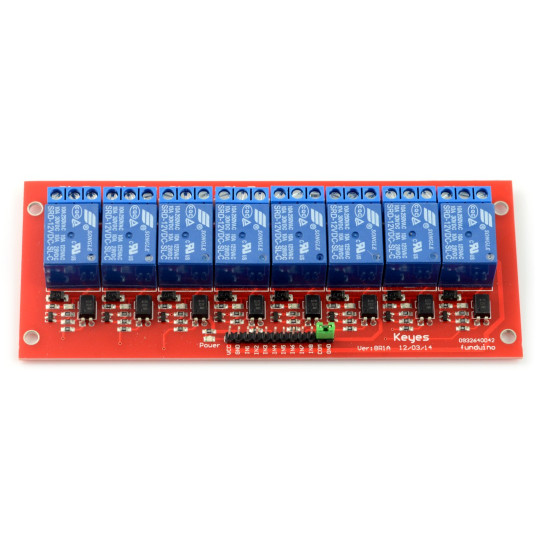

8-канальний релейний модуль з оптоізоляцією.
8-канальний релейний модуль з оптоізоляцією - контакти 10 A / 250 V AC - котушка 12 V.
Підключення
Для належної роботи просто підключіть джерело живлення котушки реле та цифровий сигнал керування. Контакти є стандартними роз'ємами із золотими контактами 2,54 мм, що дозволяє підключати їх за допомогою популярних перемички. Реле має такі контакти:
- Віртуальний кредитний центр (VCC)- блок живлення оптоізолятора
- ЗЕМЛЯ- маса системи
- ВХІД1 ... ВХІД8- входи керування реле, перемикаються на високий рівень
- Перемичка COM GND- з'єднує маси системи з масами оптопар
- Роз'єми KF (ARK)- контакти реле, підключені, як показано на платі модуля.
Технічні характеристики релейного модуля
- Напруга живлення VCC: 12 В
- Вмикається від високої напруги 12 В
- Реле SRD-12VDC-SL-C (документація)
- Напруга котушки: 12 В
- Максимальна контактна напруга: 250 В змінного струму, 110 В постійного струму*
- Максимальний струм: 10 А
- Оптоелектронна ізоляція
- 9 світлодіодів
- 8 - сигналізація активації реле
- 1 - підключення живлення сигналізації
- Розміри плати 139 x 55 мм
- Вага: 118 г
- Діаметр монтажних отворів: 3 мм
* Максимальна контактна напруга залежить від типу навантаження - деталі в документації, Таблиця 7. Номінальна напруга контакту.

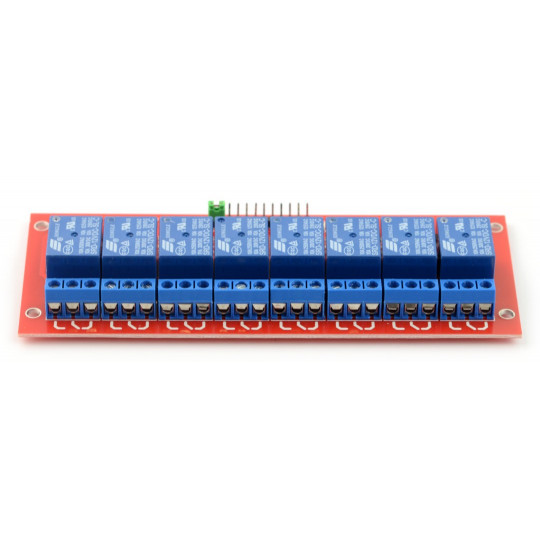

8-канальний релейний модуль.
8-канальний релейний модуль з оптоізоляцією - контакти 10A/250VAC - котушка 12V - червоний
8-канальний оптоізольований релейний модуль - контакти 10A/250VAC - котушка 12V - червоний - це пристрій, який безпечно працює за вологості повітря від 45% до 85%. Споживання енергії коливається приблизно від 0,36 Вт до 0,51 Вт, залежно від навантаження.
Максимальна кількість електричних підключень становить 30/хв, а механічних підключень – 300/хв. Робоча температура релейного модуля коливається від -40℃ до +85℃. 8-канальний релейний модуль з оптоізоляцією – контакти 10A/250VAC – котушка 12V – не створює проблем під час підключення, оскільки всі контакти позначені на платі.
8-канальний релейний модуль з оптоізоляцією - контакти 10A/250VAC - котушка 12V - що ще варто про нього знати?
Мінімальний опір ізоляції становить 100 МОм (500 В постійного струму). Діелектрична міцність між контактами становить 1000 В змінного струму 50/60 Гц протягом однієї хвилини. Між котушкою та контактом — 1500 В змінного струму 50/60 Гц протягом однієї хвилини.
Описаний релейний модуль також відрізняється малою вагою, яка становить лише 10 г. Коли котушка живиться лише номінальною напругою, мінімальний термін служби реле становить 107 с для механічної роботи та 105 с для електричної комутації.
| Основні атрибути | |
|---|---|
| Тип | Модуль |
| Користувальницькі характеристики | |
| Інтерфейс | Цифрове введення/виведення |
| Кількість каналів | 8 |
| Вага паковання | 0,118 кг |
| Висота паковання | 2 см |
| глибина паковання | 19 см |
| Ширина паковання | 9,5 см |
