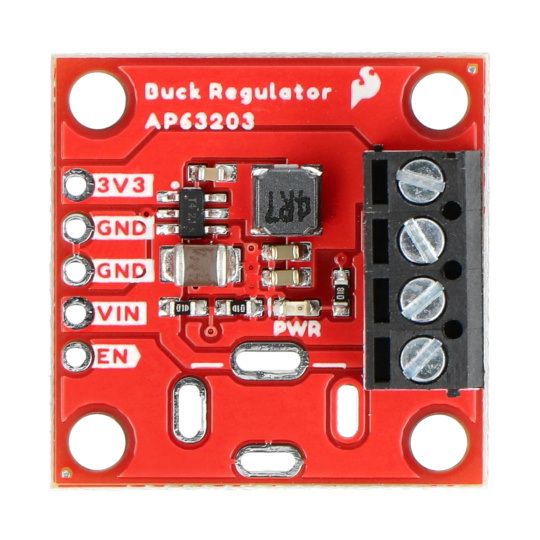

AP63203 - Понижувальний перетворювач напруги з гвинтовим роз'ємом - 3.3 В 2 A - SparkFun COM-18356

Опис продукту: AP63203 - Понижувальний перетворювач напруги з гвинтовим роз'ємом - 3.3V 2A - SparkFun COM-18356

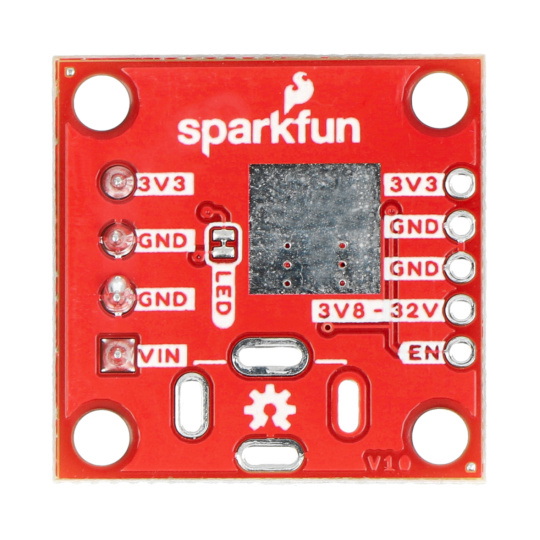

Регулятор напруги у вигляді перетворювачапониження, створено SparkFun. КонвертерAP63203призначений для зміни вхідної напругивід 3,8 В до 32 Вдля виведення:3,3 ВЙого поточна ефективність становить2 Аз повністю інтегрованим MOSFET-транзистором високого боку 125 мОм та MOSFET-транзистором низького боку 68 мОм, що забезпечує високоефективне перетворення постійного струму в постійний. Всі компоненти розміщені на низькопрофільній друкованій платі та укладені в корпус.TSOT26Вхідну/вихідну напругу можна подавати двома способами: через гвинтові роз'єми, наявні на платі, або через отвори з маркуванням контактів, в які, наприклад, можна впаяти позолочені контакти. Крім того, виробник передбачив місце на нижній частині плати, куди можна прикріпити радіатор для відведення тепла від плати.

Розпіновка перетворювача AP63203

Модуль понижувального перетворювача AP63203 оснащений гвинтовими роз'ємами та контактами у вигляді отворів для пайки:

• 3V3 - вихідна напруга 3,3 В
• GND - системне заземлення
• VIN - вхідна напруга від 3,8 В до 32 В
• EN - увімкнути

Технічні характеристики понижувального перетворювача AP63203

• Вхідна напруга: від 3,8 В до 32 В
• Вихідна напруга: 3,3 В
• Безперервний вихідний струм: 2 А
• Опорна напруга: 0,8 В ± 1%
• Струм спокою: 22 мкА
• Частота перемикання: 1,1 МГц
• Підтримка частотно-імпульсної модуляції (PFM):
• ККД до 80% при малому навантаженні 1 мА
• ККД до 88% при навантаженні 5 мА
• Запатентована конструкція забезпечує чудове зниження електромагнітних перешкод
• Розширення частотного спектру (FSS) для зменшення електромагнітних перешкод
• Безпека:
• від занадто високої напруги
• поточний
• теплове відключення
