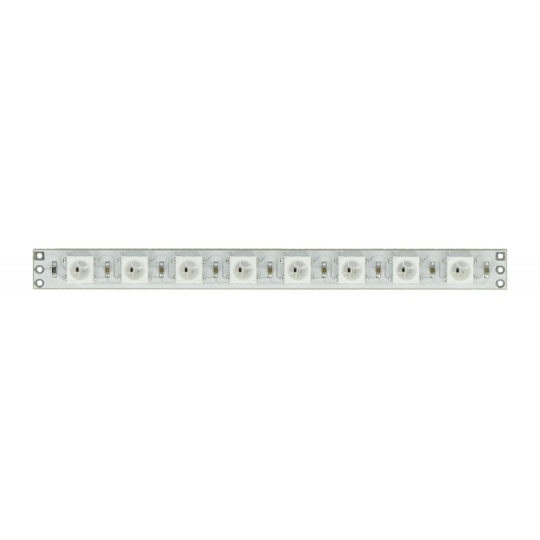

Модуль Pixel x8 з адресними RGB-світлодіодами WS2812B 5050 - 89 мм

Опис продукту: Модуль Pixel x8 з адресними RGB-світлодіодами WS2812B 5050 - 89 мм

Ця стрічка складається з восьми індивідуально адресованих RGB-світлодіодів з інтегрованим контролером. Для роботи модуля потрібен лише один контакт мікроконтролера, такого як Arduino. Світлодіоди рівномірно розташовані вздовж стрічки довжиною 89 мм. Кожен світлодіод споживає до 20 мА, що в цьому випадку дає загальний струм приблизно 160 мА. Стрічка може живитися напругою від 3,3 В до 5 В.

Використаний протокол зв'язку дозволяє послідовне з'єднання діодів. Наступний ланцюг слід підключити до вихідного роз'єму, з'єднавши VCC, GND та DOUT з DIN відповідно. Виробник зазначає, що використання понад 500 діодів може не забезпечити достатньо оперативної пам'яті в Arduino Uno.

Модуль Pixel x8 з адресними RGB-світлодіодами WS2812B 5050 - 89 мм.

Наша пропозиція також включає адресовані кільця та смужки.

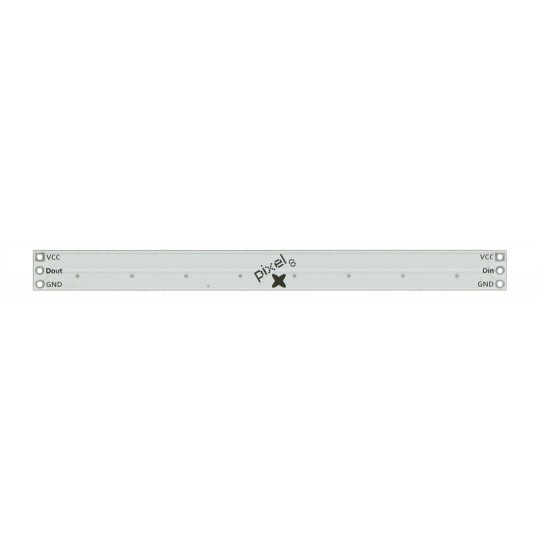

Підключення модуля

• ЗЕМЛЯ- вага модуля
• Віртуальний кредитний центр (VCC)- напруга живлення, струм 20 мА на діод
• ДІН- цифровий керуючий сигнал від мікроконтролера
• ДОУТ- вихід для підключення наступного кільця

Технічні характеристики модуля Pixel x8 з діодами WS2812B

• Напруга живлення: від 3,3 В до 5 В
• Споживання струму: приблизно 20 мА для одного діода
• Використані діоди: RGB LED WS2812B (документація)
• Кількість діодів: 8
• Розміри смужки: 89 x 8 мм
