Потужний інфрачервоний світлодіодний випромінювач - модуль ІЧ-передавача - STEMMA JST PH 2 мм - Adafruit 5639

Опис продукту: Потужний інфрачервоний світлодіодний випромінювач - модуль з інфрачервоним передавачем - STEMMA JST PH 2 мм - Adafruit 5639

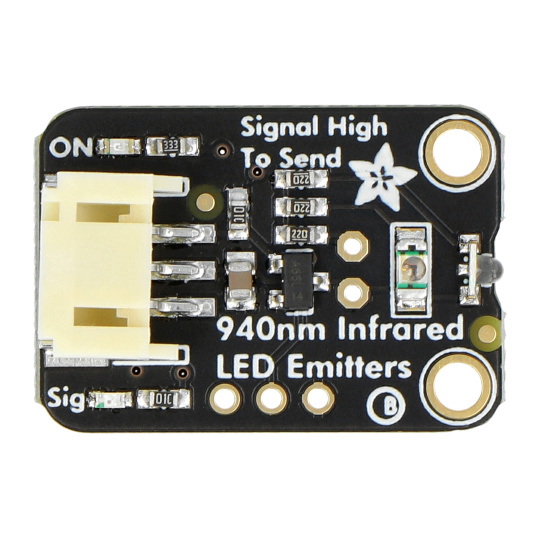

Інфрачервоний світлодіодний випромінювач високої потужності - це модуль, виготовлений компанією Adafruit, оснащений ІЧ-світлодіодним передавачемвисока потужність. Він також має вбудований драйверN-канальний FET, що дозволяє випромінювати ІЧ-сигнал (від 100 мА до 200 мА пульсуючого струму через кожен діод) на відстань понад10 метрів. Пластини розміщені у верхній частинідва ІЧ діода, одна спрямована вгору, а інша спрямована вбік. Виробник також залишив місце дляприпаяйте додатковий ІЧ-світлодіод діаметром 5 ммщо дозволяє збільшити діапазон викидів. Потужний інфрачервоний світлодіодний випромінювач керується цифровим сигналом, що подається через роз’єм STEMMA JST PH 2 мм.

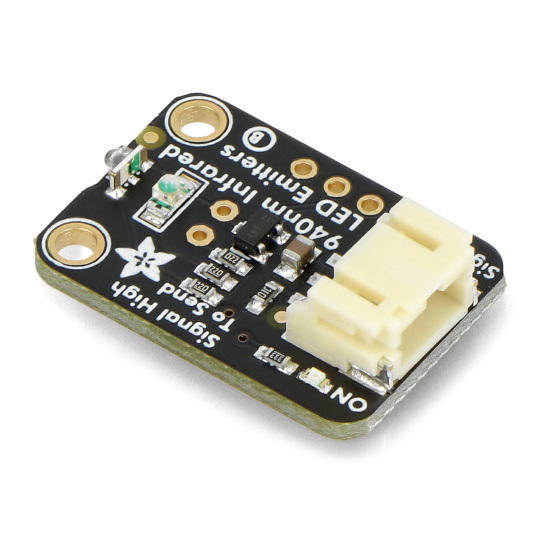

Потужний інфрачервоний світлодіодний випромінювач - модуль з ІЧ-світлодіодним передавачем - STEMMA JST PH 2 мм - Adafruit 5639.

Схема підключення модуля до плати Feather M4 - продається окремо.

Принцип дії

Потужний інфрачервоний світлодіодний випромінювач випромінює інфрачервоне світло, невидиме для людського ока. У верхній частині модуля розташований діод, завдяки якому користувач може спостерігати за станом активації випромінювача.

Опис розпіновки та схема підключення

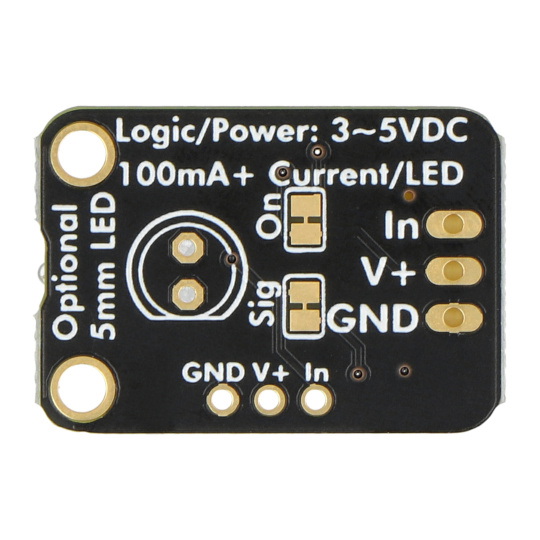

Модуль має контакти у вигляді контактних майданчиків для пайки, до яких слід припаяти роз'єми goldpin. Крім того, ви також можете використовувати роз'єм JST PH 2 мм, який не вимагає пайки. Модуль слід підключити до вибраних модулів відповідно до опису розпіновки нижче:

• V+ - висновок живлення від 3 В до 5 В
• GND - системне заземлення
• In - вхід сигналу; при високому статусі - ІЧ світлодіоди горять, при низькому - ІЧ світлодіоди вимкнені

Технічні характеристики модуля

• Тип модуля: інфрачервоний світлодіодний випромінювач
• Джерело випромінювання: два потужних ІЧ діода
• Роз'єм: STEMMA JST PH 2 мм
• Тип сигналу: цифровий
• Індикація стану: червоний світлодіод
• Дальність дії: до 10 м
• Розміри: 25,4 x 17,7 x 7,2 мм

Вміст набору

• Потужний інфрачервоний світлодіодний випромінювач - модуль ІЧ-передавача - STEMMA JST PH 2 мм - Adafruit 5639

Потужний ІЧ-світлодіодний передавач-модуль від Adafruit.
