Гравітація - Датчик серцевого ритму та пульсоксиметр MAX30102 - DFRobot SEN0518

Опис продукту: Гравітація - датчик серцевого ритму та пульсоксиметр MAX30102 - DFRobot SEN0518

Модуль датчика серцевого ритму та пульсоксиметра базується наMAX30102Живиться від напруги.3,3 В / 5 ВMAX30102 використовує дані PPG (фотоплетизмографії) для вимірювання, які після обробки мікроконтролером перетворюються на значення частоти серцевих скорочень та оксиметрії, а потім передаються по шині.I2C або UARTДатчик простий у використанні, а дані зчитуються мікроконтролером Arduino або мінікомп'ютером Raspberry Pi.

Що таке пульсоксиметр?

ПульсоксиметрЦей електронний пристрій призначений для неінвазивного вимірювання насичення крові киснем. Він вимірює поглинання випромінювання різних довжин хвиль еритроцитами:

• червоний – 660 нанометрів
• інфрачервоний – 940 нанометрів

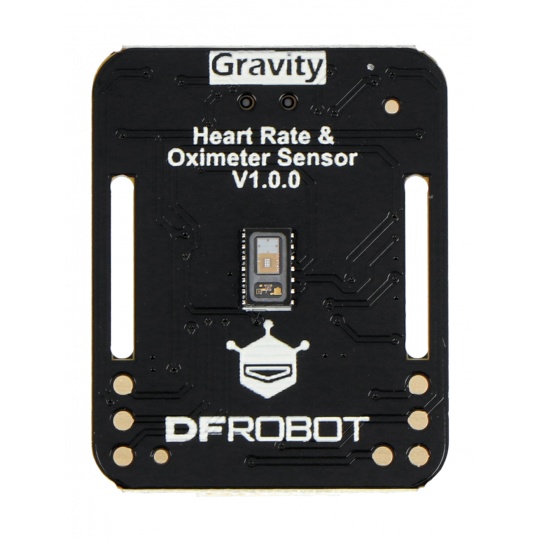

Гравітація - Датчик серцевого ритму та пульсоксиметр MAX30102 - DFRobot SEN0518.

Модуль необхідно прикріпити до пальця за допомогою ремінця.

Особливості пульсометра та пульсоксиметра MAX30102

• Мікроконтролер з інтегрованим алгоритмом
• Дані можуть бути зчитовані безпосередньо мінікомп'ютером/мікроконтролером

Способи використання датчика MAX30102

• Домашній пульсоксиметр
• Проекти з вимірювання частоти серцевих скорочень і рівня кисню в крові
• Довгострокові проекти моніторингу для вимірювання частоти серцевих скорочень та рівня кисню в крові

З'єднання I2C/UART

На діаграмі нижче показано підключення модуля до мініконтролера через шину I2C. Контакти роз'єму модуля:

• Д/Т- лінія передачі даних I2C
• З/Т- лінія тактової частоти I2C
• ЗЕМЛЯ- маса системи
• Віртуальний кредитний центр (VCC)- блок живлення

Датчик серцевого ритму та пульсоксиметр MAX30102 - підключення до DFRduino Uno R3.

Розміри модуля MAX30102.

Технічні характеристики пульсометра та пульсоксиметра MAX30102

• Датчик сумісний із Raspberry Pi 4, DFRduino UNO R3, Arduino Uno Rev 3
• Напруга живлення: 3,3 В / 5 В
• Поточний:< 15 mA
• Зв'язок: I2C / UART
• Адреса I2C: 0x57
• Швидкість передачі через послідовний порт: 9600 біт/с
• Діапазон робочих температур: від -40°C до 85°C
• Розмір модуля: 25,5 х 32 мм

Вміст набору

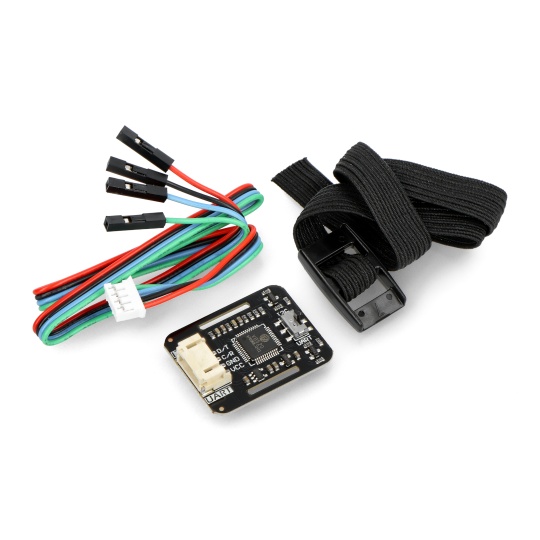

• 1 x Gravity - датчик серцевого ритму та пульсоксиметр MAX30102 V1.0.0
• 1 x Gravity Cable - 4 контакти
• 1 x ремінець для зап’ястя/пальця
