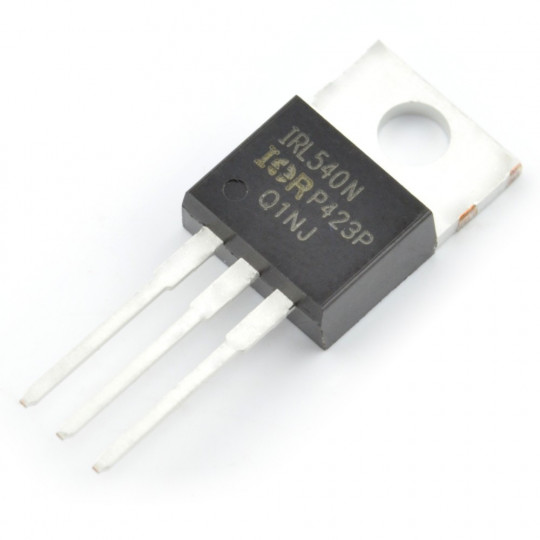

N-MOSFET транзистор IRL540NPBF - THT - 5 шт.

N-MOSFET-транзистор IRL540NPBF - THT - 5 шт. Магазин Botland

N-MOSFET-транзистор IRL540NPBF типу THT (продається в комплекті з 5 штук) – це сучасний польовий транзистор, який дозволяє керувати затвором за допомогою низьковольтних сигналів, таких як 2 В. Тому для керування MOSFET-транзистором просто подавайте високу напругу з виходу мікроконтролера, що живиться 5 В (наприклад, ATmega) або навіть 3,3 В (наприклад, STM32 або ESP32). Ця корисна особливість відрізняє IRL540NPBF від звичайних MOSFET-транзисторів з пороговою напругою відкриття затвора 4 В або вище.

Ще однією значною перевагою транзисторів IRL540NPBF є дуже низький опір ланцюга стік-витік у повністю відкритому стані – типове значення R_{DS (увімкнено)}становить лише 44 мОм, що дозволяє мінімізувати втрати на перемикання та значно зменшує нагрівальний ефект транзисторної структури, навіть при роботі без радіатора.

Інші параметри

Пропонований нами N-транзистор MOSFET може працювати з максимальним струмом стоку до 36 А, а максимальна розсіювана потужність (звичайно, за умов достатньо ефективного охолодження) може сягати 140 Вт. Спеціальна напівпровідникова технологія, що використовується у виробництві транзисторів серії IRL540NPBF, дозволяє працювати у надзвичайно широкому діапазоні температур – від -40^oC до +175^oC, що є чудовим результатом, враховуючи, що більшість напівпровідникових елементів можуть витримувати температури, що не перевищують 150^oС.

Під час проектування схеми з використанням IRL540NPBF пам'ятайте, що тепловий опір від конструкції до корпусу становить 1,1^oC/W, та від конструкції до навколишнього середовища (без радіатора) – 62^oC/W.
