Світлодіодна стрічка NeoPixel Stick - RGB 8 x WS2812 5050 - Adafruit 1426

Опис продукту: Adafruit NeoPixel Stick - світлодіодна стрічка RGB 8 x WS2812 5050

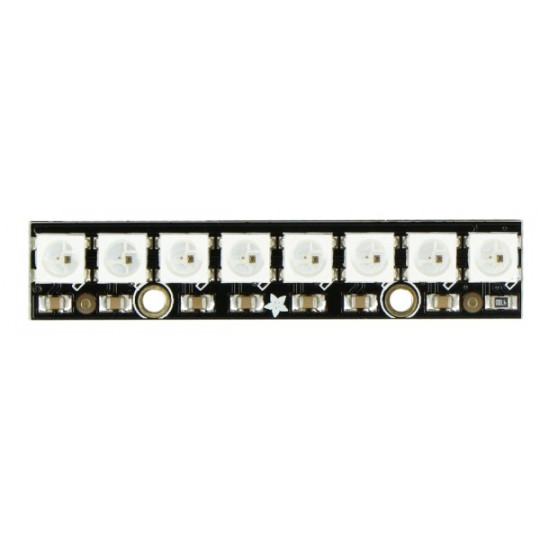

Смужка з восьми індивідуально адресованих RGB-світлодіодів WS2812 з інтегрованим контролером. Для роботи модуля достатньо одного виводу мікроконтролера. Світлодіоди рівномірно розташовані на платі довжиною 51,1 мм. Кожен світлодіод споживає до 18 мА, що в цьому випадку дає загалом приблизно 290 мА. Ланцюг може живитися напругою від 4 В до 7 В.

Використаний протокол зв'язку дозволяє послідовне з'єднання діодів. Наступний ланцюг слід підключити до вихідного роз'єму, з'єднавши 5V, GND та DOUT з DIN відповідно. Виробник зазначає, що використання понад 500 діодів може не забезпечити достатньо оперативної пам'яті в Arduino Uno.

Характеристики Adafruit NeoPixel Stick

• Напруга живлення: від 4 до 7 В
• Споживання струму: 18 мА для одного діода
• Використані діоди: RGB LED WS2812 (документація)
• Кількість діодів: 8
• Два кріпильних отвори діаметром 2,1 мм кожне
• Довжина ремінця: 51,1 мм
• Ширина: 10,2 мм
• Висота: 3,19 мм

Підключення світлодіодної стрічки

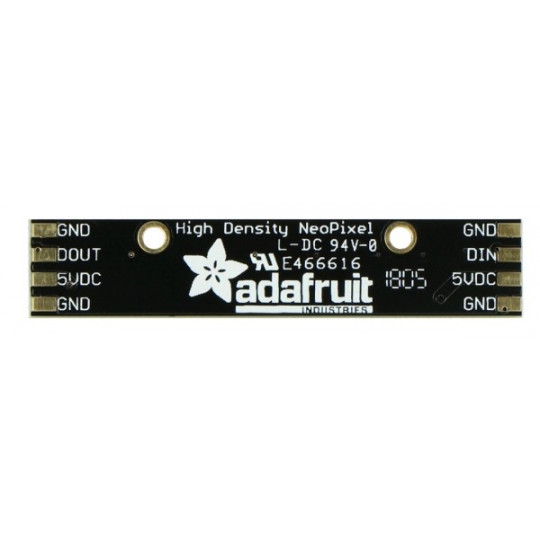

Пристрій має чотири контакти:

• ЗЕМЛЯ- вага модуля
• 5 В- напруга живлення, струм 18 мА на діод
• Дата входу- цифровий керуючий сигнал від мікроконтролера
• Дата виходу- вихід для підключення наступного модуля

Індивідуальна адресація світлодіодів RGB

Один модуль світлової стрічки оснащений вісьмома світлодіодами SMD RGB розміром 5050. Кожен світлодіод є адресним і оснащений індивідуальним контролером, тому навіть у разі коливань напруги від джерела живлення світлодіоди світитимуться з однаковими параметрами. Для роботи світлодіодної стрічки необхідно подати напругу живлення в діапазоні від 4В до 7В.

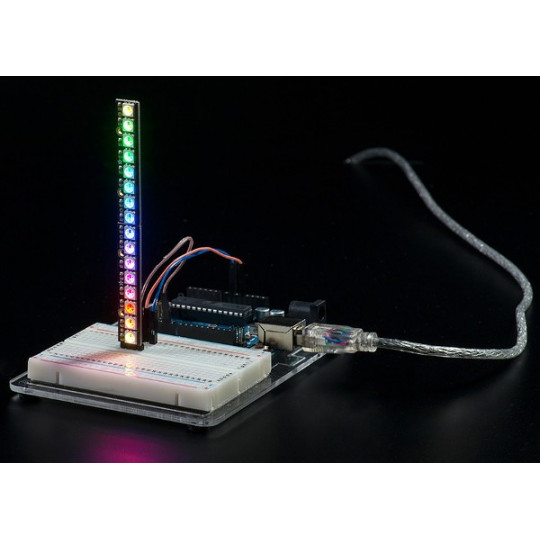

З'єднання світлодіодних стрічок в ланцюжки

Світлодіодні RGB-модулі можна об’єднати разом, з’єднавши вихід однієї стрічки з входом іншої стрічки. Світлодіодні стрічки використовують керування з однієї лінії даних. Виробник надає спеціальну бібліотеку NeoPixel, яка дозволяє точно контролювати світлодіоди RGB. При одночасному з’єднанні більше десяти світлодіодних стрічок RGB ми рекомендуємо використовувати мікроконтролер AVR з додатковою зовнішньою пам’яттю.
