U3V40F9 - підвищувальний перетворювач 9V 3.5A - Pololu 4015

Опис продукту: U3V40F9 - підвищувальний перетворювач 9V 3.5A - Pololu 4015

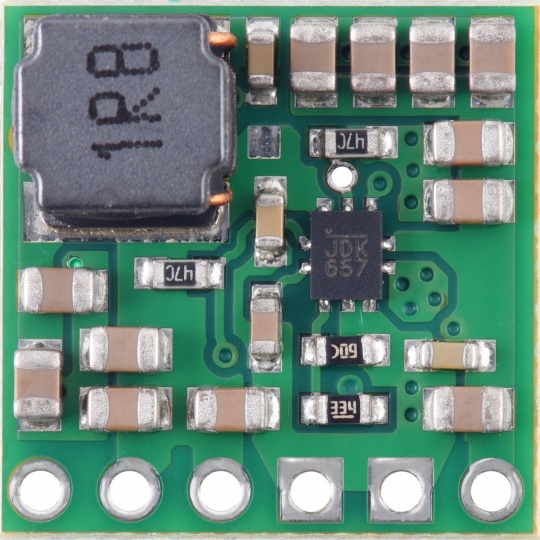

Підвищувальний перетворювач Pololu з вихідною напругою9 Вта продуктивність3,5 АНапруга живлення становитьвід 1,3 В до 9 В(пускова напруга 2,7 В). Типовий ККД перетворювачавід 90% до 95%, залежно від вхідної напруги та навантаження. Модуль має температурний захист, після перевищення температурного порогу він вимкнеться.

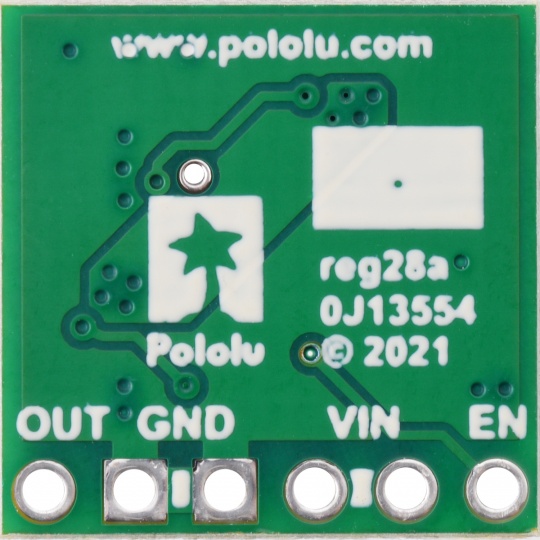

Розподілення виводів модуля підвищувального перетворювача

Модуль оснащений чотирма контактами у вигляді шести отворів для паяння роз'ємів з кроком 2,54 мм.

• EN - контакт, який вимикає систему після подачі напруги нижче 0,4 В, система вмикається за замовчуванням: резистор 30 кОм підключений від EN до VIN.
• VIN - вхідна напруга від 2,7 В до 9 В (після запуску системи вхідна напруга може бути не менше 1,3 В).
• GND - системна земля (спільна для VIN та VOUT).
• VOUT - вихідна напруга 9 В

Небезпечні імпульси напруги

Під час підключення живлення до модуля можуть виникати небезпечні, короткі, високоамплітудні електричні імпульси (так звані піки), які можуть безповоротно пошкодити систему. Випробування Pololu показують, що для вхідної напруги вище 11 В піки можуть мати амплітуду, достатню для пошкодження модуля. Для захисту від цього небажаного явища рекомендується припаяти конденсатор ємністю щонайменше 33 мкФ якомога ближче до контактів живлення перетворювача.

Ефективність системи

Коефіцієнт корисної дії (ККД) визначається як співвідношення вихідної потужності до вхідної потужності (Вихідна потужність)/(Вхідна потужність). Це вирішальний параметр під час роботи з портативними джерелами енергії (батареями та акумуляторами), де час роботи на одному циклі зарядки має вирішальне значення. ККД цієї системи коливається від 90% до 95%. Вихідний струм залежить від вхідної напруги та навантаження системи.

Технічні характеристики підвищувального перетворювача U3V40F9

• Вхідна напруга: від 1,3 В до 9 В (мінімальна напруга для запуску системи – 2,7 В)
• Вихідна напруга: 9 В (точність 4%)
• Типовий ККД: від 90% до 95%, залежно від вхідної напруги та навантаження
• Частота перемикання: ~600 Гц при великому навантаженні
• Режим енергозбереження
• Типовий струм спокою без навантаження менше 2 мА
• Перемикач на 9,5 А дозволяє:
• миттєвий вхідний струм до 9,5 А
• вхідний струм до 4 А протягом кількох секунд
• вхідний струм до 3,5 А протягом тривалого часу
• Інтегрована безпека:
• вимикання через занадто високу температуру
• Функція плавного пуску обмежує пусковий струм і поступово збільшує вихідну напругу
• захист від перенапруги на виході (зазвичай 16,5 В)
• Обмеження вхідного струму до 9,5 А для кожного циклу

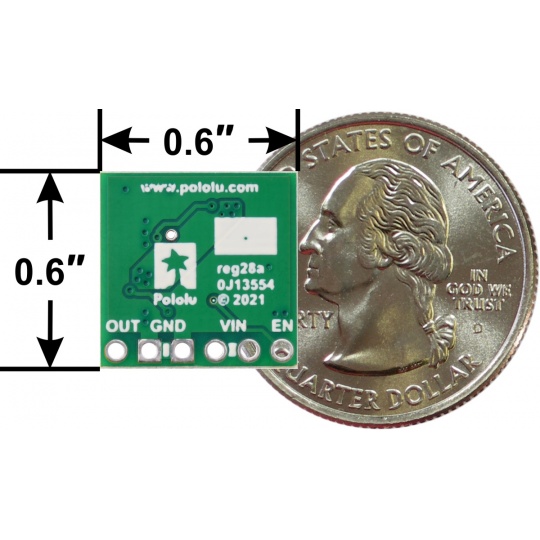

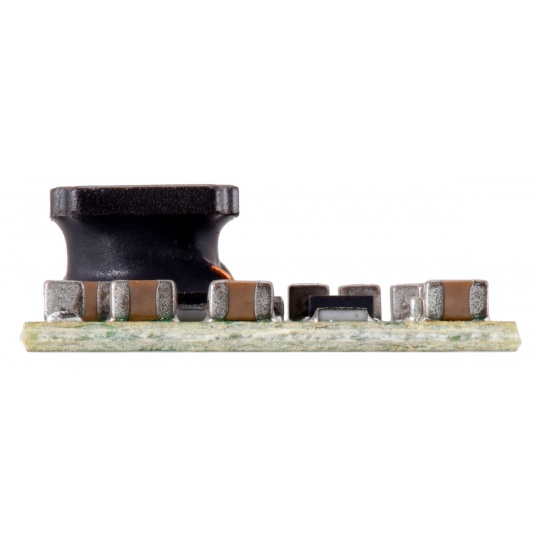

• Розміри: 15,2 x 15,2 x 5,6 мм
• Вага: 1,5 г
