D30V30F6 - понижувальний перетворювач - 6 В 3,3 А - Pololu 4893

Опис продукту: D30V30F6 - понижувальний перетворювач - 6 В 3,3 А - Pololu 4893

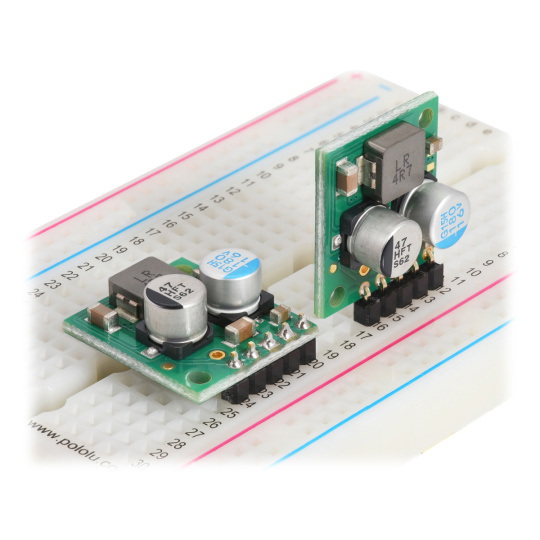

Невеликий понижувальний перетворювач з вихідною напругою6 травнята поточна ефективність3.3АЖивиться від напругивід 6 В до 45 ВЗавдяки використанню технології імпульсних джерел живлення (SMPS), модуль набагато ефективніший за традиційні лінійні регулятори, особливо за великих різниць між вхідною та вихідною напругою.має вбудований захиствід зворотної полярності до 40 В, захист від занадто низької вхідної напруги, захист від перевантаження по струму та короткого замикання, а також функція теплового відключення. Перетворювач D30V30F6 оснащенийфункція м'якого запуску, що обмежує пусковий струм і поступово збільшує вихідну напругу. Завдяки компактним розмірам17,8 x 20,3 x 9 мма розпіновка, сумісна з платами для макетування, робить модуль легко інтегрованим у різні проекти.

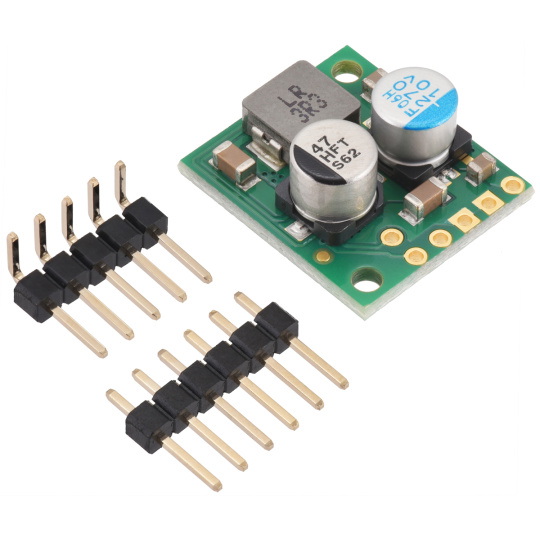

D30V30F6 - понижувальний перетворювач - 6 В 3,3 А - Pololu 4893.

Розпіновки перетворювача D30V30F6.

Розпіновки перетворювача D30V30F6

• ВИХІД- вихідна напруга 6 В
• ЗЕМЛЯ- маса системи
• VIN-код- вхідна напруга від 6 В до 45 В
• EN- дозволяє керувати роботою регулятора, встановлюючи його на низький або високий рівень
• ПГ- Вивід "Power Good" з відкритим стоком. Переходить у низький рівень, коли вихідна напруга регулятора піднімається більш ніж на 7,5% вище або падає більш ніж на 9% нижче номінальної напруги (з гістерезисом). Якщо використовується цей висновок, необхідно підключити підтягувальний резистор.

ККД системи перетворювача

ККД понижувального перетворювача D30V30F6 є ключовим параметром, особливо коли важлива економія енергії або мінімізація тепловиділення. Типовий ККД становитьвід 80% до 95%, залежно від вхідної напруги, вихідної напруги та навантаження. Завдяки використанню технології імпульсного перетворювача, пристрій ефективномінімізує втрати енергіїпорівняно з лінійними регуляторами, що робить їх ідеальними для застосувань, що вимагають високої ефективності.

Графік ефективності системи.

Максимальний вихідний струм.

Максимально досяжний вихідний струм

Максимальний вихідний струм, який може забезпечити перетворювач D30V30F6,залежить від вхідної напруги, а також інші фактори, такі як температура навколишнього середовища, потік повітря та поглинання тепла. Графік показує максимальні вихідні струми, які контролер може безперервно видавати за кімнатної температури без потоку повітря або додаткового розсіювання тепла. Перетворювач розроблений для забезпечення стабільної роботи та захисту від перегріву, що підвищує його надійність у складних умовах експлуатації.

Технічні характеристики перетворювача D30V30F6

• Вхідна напруга: від 6 В до 45 В
• Вихідна напруга: 6 В (точність 4%)
• Максимальний вихідний струм: 3,3 А
• Безперервний вихідний струм: від 2,5 А до 4 А
• Ефективність системи: від 80% до 95%
• Частота перемикання: ~700 кГц при великих навантаженнях
• Хороша вихідна потужність
• Захист: перегрів, коротке замикання, перевантаження по струму, функція плавного пуску, блокування за низькою напругою, функція енергозбереження
• Два монтажні отвори 0,086 дюйма для гвинтів M2

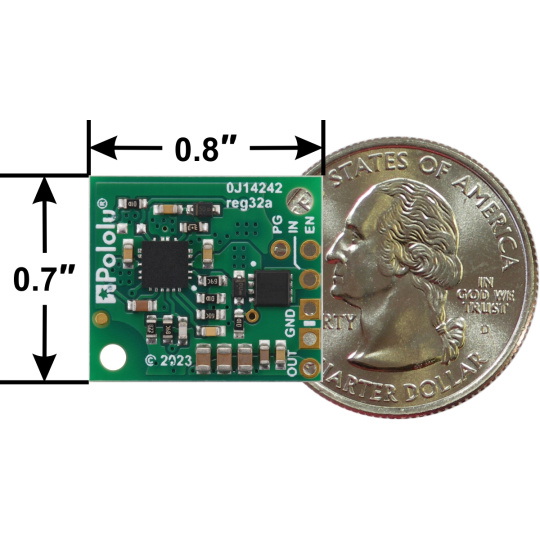

• Розміри: 17,8 x 20,3 x 9 мм
• Вага: 3,3 г

Вміст набору

• D30V30F6 - понижувальний перетворювач - 6 В 3,3 А - Pololu 4893
• Роз'єми Goldpin для контактів

Елементи, що входять до комплекту.
