Модуль TimerPWR - модуль керування живленням з 0,66-дюймовим OLED-дисплеєм - INA3221 - Модуль розширення блоку - M5Stack U189

Опис продукту: Модуль TimerPWR - модуль керування живленням з 0,66-дюймовим OLED-дисплеєм - INA3221 - Модуль розширення блоку - M5Stack U189

Блок живлення таймера — це розширення для модулів розробника M5Stack, що дозволяєточне електронне управління живленнямОснащений мікроконтролеромSTM32G031G8U6, підтримує такі функції, якзаряджання, розряджання, перемикання за часом, моніторинг параметрів живленнята відображення на OLED-екрані. Модуль дозволяєвстановлення часу ввімкнення та вимкнення пристрою, що особливо корисно в застосуваннях, що потребують дистанційного або автоматичного керування живленням. Завдяки вбудованому колу постійного струму можна забезпечити стабільне живлення зовнішніх пристроїв.5 В, і датчикINA3221 дозволяє точно відстежувати вхідну та вихідну напругу та струм.Зв'язок з пристроєм відбувається через інтерфейсГроувіI2C, що забезпечує зручну інтеграцію з іншими модулями та датчиками.

Модуль TimerPWR - модуль керування живленням з 0,66-дюймовим OLED-дисплеєм - INA3221 - Модуль розширення блоку - M5Stack U189.

Модуль базується на мікроконтролері STM32G031G8U6.

Основні характеристики блоку TimerPWR

• Циклічне керування часом RTC: дозволяє точно встановити час увімкнення/вимкнення живлення
• Живлення від батареї: дозволяє живити пристрій від літій-полімерного акумулятора 3,7 В
• Вбудований ланцюг постійного струму: забезпечує стабільне живлення 5 В/800 мА (до 1400 мА при використанні живлення від батареї) для зовнішніх пристроїв
• Моніторинг струму/напруги: за допомогою вбудованого датчика INA3221 дозволяє контролювати параметри живлення в режимі реального часу

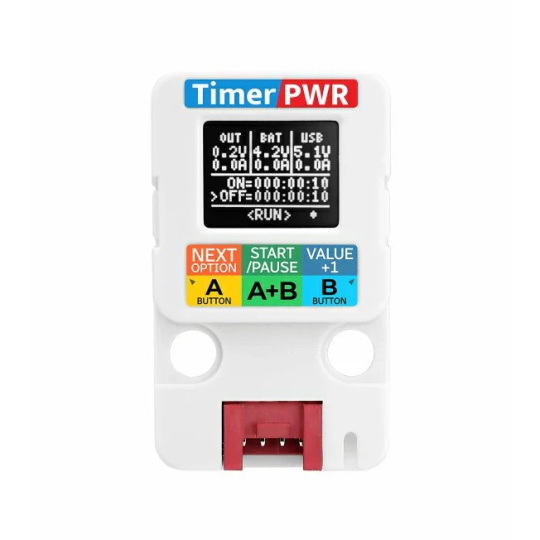

• OLED-дисплей: 0,66-дюймовий OLED-екран (64 x 48 пікселів), що дозволяє легко відображати стан та конфігурацію системи
• Інтерфейс Гроув: забезпечує легкий зв'язок з іншими модулями та датчиками
• Керування кнопками: дозволяє вручну змінювати налаштування живлення
• Зв'язок I2C: дозволяє віддалене налаштування та інтеграцію з іншими системами

Сумісність та програмування

Блок живлення таймера підтримує програмування через зв'язокI2C, що забезпечує легку інтеграцію з мікропроцесорними системами, такими як у системах «Розумного дому», промисловій автоматизації або пристроях Інтернету речей. Завдяки вбудованому мікроконтролеру STM32 функції модуля можна легко налаштувати відповідно до індивідуальних потреб. Він також повністю сумісний з популярними платформами, такими якІнтегроване середовище розробки Arduino та UiFlowЗв'язок відбувається через інтерфейсГроув, що дозволяє співпрацювати з широким спектром датчиків та інших модулів розширення. Блок живлення таймера ідеально підходитьпрацює з модулями розробки M5Stack, такі як Core, Atom або StickC, що пропонують велику гнучкість у створенні різноманітних проектів.

Модуль оснащений інтерфейсом Grove.

Практичне застосування

Блок живлення з таймером – ідеальне рішення для систем, що потребують точного керування часом живлення. Його можна використовувати в:

• Розумні будинкидля автоматичного керування електричними пристроями
• Промислова автоматизаціякерувати електроживленням машин та пристроїв
• Модулі Інтернету речейдля живлення датчиків та зовнішніх пристроїв
• Мобільні пристроївимагає циклічного живлення та моніторингу параметрів

Технічні характеристики блоку TimerPWR

• Мікроконтролер: STM32G031G8U6
• Вхідна напруга: 5 В постійного струму (через інтерфейс USB Type-C)
• Вихідна напруга: 5 В (від постійного/постійного підсилення)
• Живлення від батареї: літій-полімерний акумулятор 3,7 В
• Дисплей: 0,66-дюймовий OLED, роздільна здатність 64 x 48 пікселів, зв'язок SPI

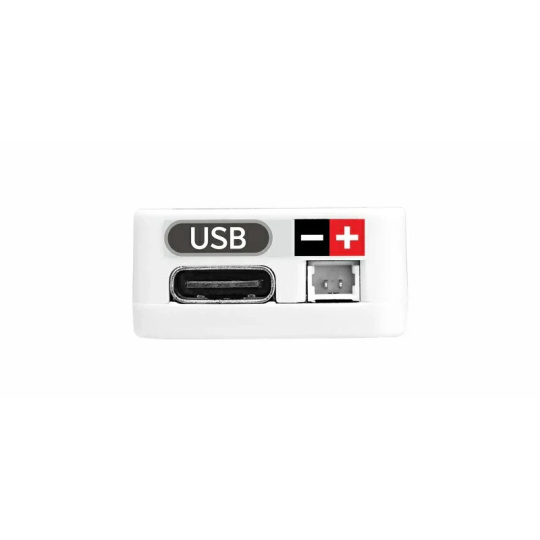

• • USB Type-C (для заряджання акумулятора, не може безпосередньо живити порт Grove)

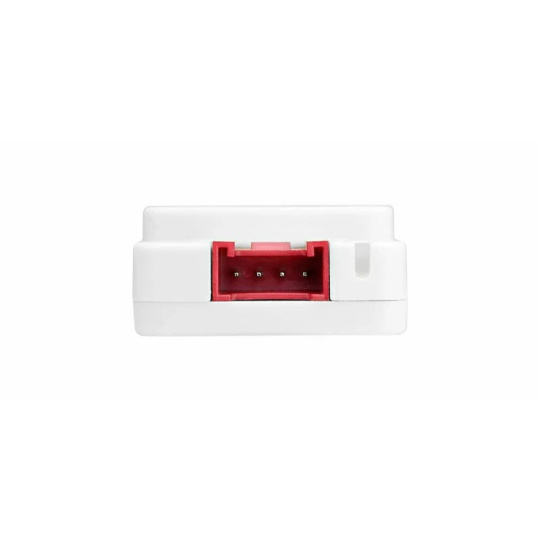

  • Гроув (для розширення та зв'язку)
  • Інтерфейс батареї: 2-контактний роз'єм з кроком 1,25 мм
• Адреса I2C: 0x56
• Датчик струму: INA3221
• Струм зарядки: 5 В при 330 мА
• Система зарядки: LGS4056H
• Температура зарядки: 55°C
• Максимальний вихідний струм Grove Port:
  • 1400 мАг при 1C 3,7 В: 5 В при 800 мА
  • 500 мАг при 1C 3,7 В: 5 В при 700 мА
  • 110 мАг при 1C 3,7 В: 5 В при 400 мА
• Струм у режимі очікування: 4,2 В при 36,67 мкА
• Робоча температура: від 0°C до 40°C
• Розміри: 40 x 24 x 11 мм
• Вага: 7,5 г

Вміст набору

• 1x блок живлення з таймером
• 1x кабель Grove (20 см)

Блок живлення таймера підтримує програмування через зв'язок I2C.
