Двоколірний графічний OLED-дисплей 0,96 дюйма (B) 128x64px SPI/I2C - прямі роз'єми - Waveshare 9092
698 ₴
Показати оптові ціни- В наявності
- Оптом і в роздріб
- Код: 3896362227

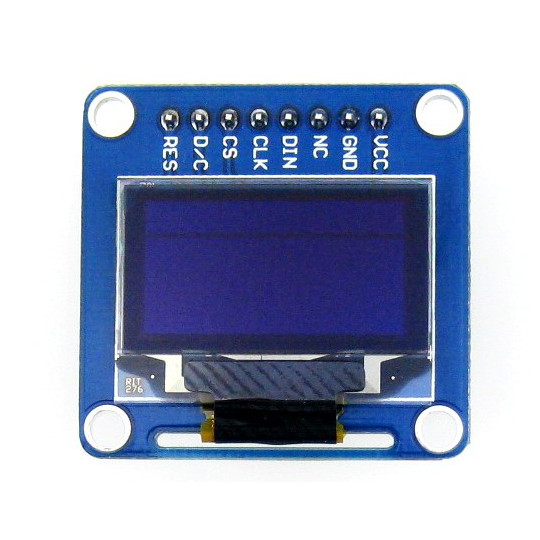

Опис продукту: Двоколірний графічний OLED-дисплей 0,96 дюйма (B) 128x64px SPI/I2C - прямі роз'єми
OLED-дисплей з діагоналлю 0,96 дюйма та роздільною здатністю 128 x 64 пікселів з жовтим та синім кольорами. Екран базується на контролері SSD1306, працює з напругою 3,3 В та 5 В, та зв'язується через SPI або I2C.
Ця версія має прямі роз'єми із золотими контактами, припаяні до неї, наша пропозиція також включає дисплей із кутовими контактами.
Виробник надає та . |
Підключення дисплея
Модуль має впаяні прямі роз'єми із золотими контактами – крок 2,54 мм – та з'єднується через SPI або I2C. Опис окремих контактів наведено в таблиці.
| Закріпити | Символ | Опис |
|---|---|---|
| 1 | Віртуальний кредитний центр (VCC) | Напруга живлення від 3,3 В до 5,0 В. |
| 2 | ЗЕМЛЯ | Маса системи. |
| 3 | Північна Кароліна | Слід залишити непідключеним. |
| 4 | ДІН | Лінія даних інтерфейсу зв'язку SPI/I2C. |
| 5 | CLK | Тактова лінія інтерфейсу зв'язку SPI/I2C. |
| 6 | КС | Вибір пристрою шини SPI, активований низький рівень. |
| 7 | Податковий сертифікат | Вибір режиму роботи - низький означає відправку команд, високий - дані. |
| 8 | RES | Скидання системи, активовано низьким станом. |
Конфігурація модуля

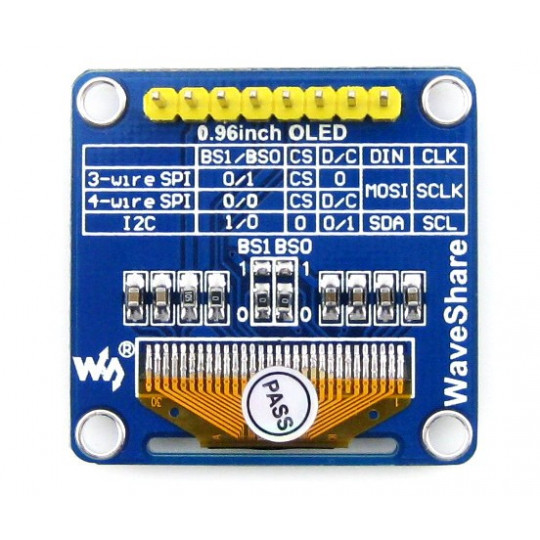

Шина зв'язку вибирається за допомогою контактів BS0 та BS1, розташованих на задній панелі плати. За замовчуванням дисплей працює в 4-провідному режимі SPI. Для цієї зміни потрібна пайка, що призведе до анулювання гарантії. Докладніше див. таблицю нижче.
Режим працювати | Закріпити BS0 | Закріпити BS1 | Функція ДІН | Функція СКК |
|---|---|---|---|---|
| 3-провідний SPI | 1 | 0 | МОСІ | SCLK |
| 4-провідний SPI | 0 | 0 | ||
| I2C | 0 | 1 | Адвентистська церковна ієрархія | СК |
Перемичка для вибору режиму роботи розташована посередині модуля: BS1 та BS0.
Технічні характеристики дисплея
- Робоча напруга: від 3,3 В до 5,0 В
- Драйвер: SSD1306 (документація)
- Зв'язок: SPI/I2C
- Вибір режиму роботи за допомогою перемичок BS0 та BS1
- Тип дисплея: OLED
- Діагональ: 0,96"
- Роздільна здатність: 128 x 64 пікселів
- Кольори: жовтий та синій
- Кут огляду: понад 160°
- Робоча температура: від -20 °C до 70 °C
- Паяні роз'єми Goldpin - крок 2,54 мм

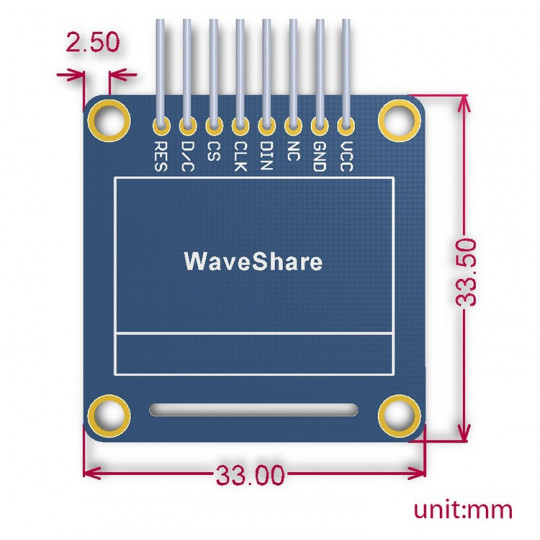

- Розміри: 33,5 x 33 мм
| Користувальницькі характеристики | |
|---|---|
| Розділений екран | 128 х 64 пікселі |
| Сенсорний екран | Немає |
| Тест | 4 |
| Екран — діагональ | 0,96 |
| Екран — інтерфейс | SPI + I2C |
| Екранний тип | OLED |
| Вага паковання | 0,007 кг |
| Висота паковання | 9 см |
| глибина паковання | 2 см |
| Ширина паковання | 6 см |
- Ціна: 698 ₴
