Ротаційний енкодер NeoPixel - I2C - STEMMA QT / Qwiic - Adafruit 4991

Опис продукту: Ротаційний енкодер NeoPixel - I2C - STEMMA QT / Qwiic - Adafruit 4991

ЕнкодерроторнийВиготовлено компанією Adafruit. Оснащений чіпом SAMD09, він використовує комунікаційний інтерфейсI2CМає роз'єми.STEMMA QT / Qwiicі паяльні площадки для виводів. Крім того, модуль оснащений налаштовуваними світлодіодами NeoPixel, які можуть світитися будь-яким кольором.

Одна з переваг енкодера полягає в тому, що пристрій не потребує додаткової пам'яті, опорної точки або функції безперервного підрахунку для правильної роботи. Позицію можна зчитувати.у будь-який часВін також характеризуєтьсяпідвищена стійкість до перешкодта надійність переданих даних. Він використовується в широкому спектрі промислових систем, призначених для моніторингу стану окремих пристроїв та багатьох інших.

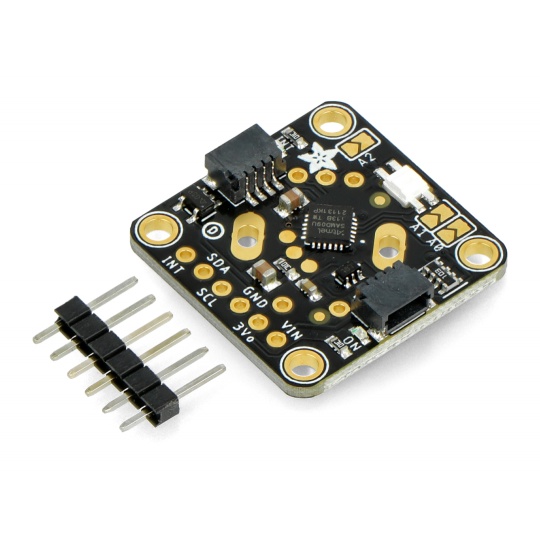

Обертовий енкодер NeoPixel у комплекті з позолоченою смужкою для самостійного паяння.

Технічні характеристики енкодера

• Тип: Поворотний енкодер
• Напруга живлення: від 3 до 5 В
• Інтерфейс зв'язку: шина I2C
• Адреса інтерфейсу: 0x36
• Роз'єми:
• STEMMA QT / Qwiic
• паяльні площадки
• Вбудовані діоди:
• NeoPixel - можна відображати будь-який колір
• Зелений та червоний світлодіоди – індикація робочого стану
• Розміри модуля: 25,6 x 25,3 x 4,6 мм
• Вага: 2,4 г

Вміст набору

• Ротаційний енкодер NeoPixel - I2C - STEMMA QT / Qwiic
• Список Goldpin 1x6 - крок 2,54 мм

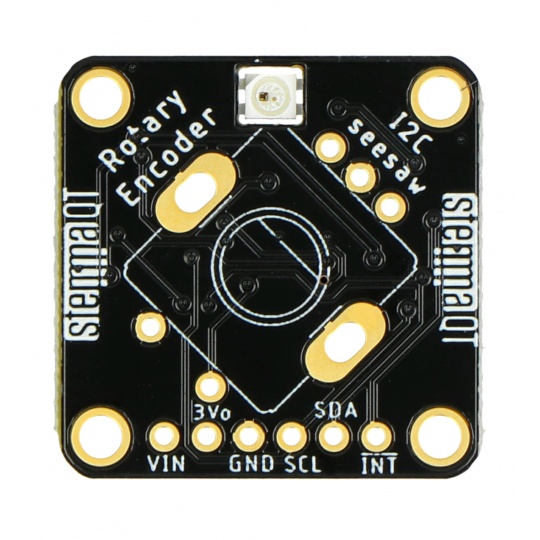

Опис розпіновки та схема підключення модуля

Обертовий енкодер NeoPixel оснащений роз'ємом STEMMA QT / Qwiic, який дозволяє швидко та легко підключити модуль до плати керування (наприклад, Arduino або Rapberry Pi). Крім того, він також має контактні площадки для паяння. Припаяйте доданий 2,54-мм золотий контактний роз'єм до цих контактів та підключіть їх наступним чином:

• VIN - червоний провід - контакт живлення 5V для підключення до Arduino
• GND - чорний провід - системне заземлення
• SCL - жовтий провід - лінія тактової частоти інтерфейсу I2C
• SDA - синій провід - лінія передачі даних інтерфейсу I2C
