ISO1640 - двонаправлений ізолятор I2C - JST SH 4-контактний - 3-5,5 В/2,25-5,5 В - Pololu 5391

Опис продукту: ISO1640 - двонаправлений ізолятор I2C - JST SH 4-контактний - 3 - 5,5 В / 2,25 - 5,5 В - Pololu 5391

I2C-ізолятор марки Pololu з гальванічною розв'язкою сигналів, на базі системиTI ISO1640, дозволяєдвонаправлений зв'язок I2Cміж двома пристроями, що підтримують розтягування тактової частоти. Модуль має роз'ємиJST SH 4-контактний, сумісний із системами SparkFun Qwiic та Adafruit STEMMA QT, що спрощує інтеграцію. Ізоляція захищає пристрої від пошкоджень, спричинених різницею потенціалів та перешкодами, а кожна сторона модуля живиться окремо напругою відвід 3 В до 5,5 В (VCC1)івід 2,25 В до 5,5 В (VCC2).

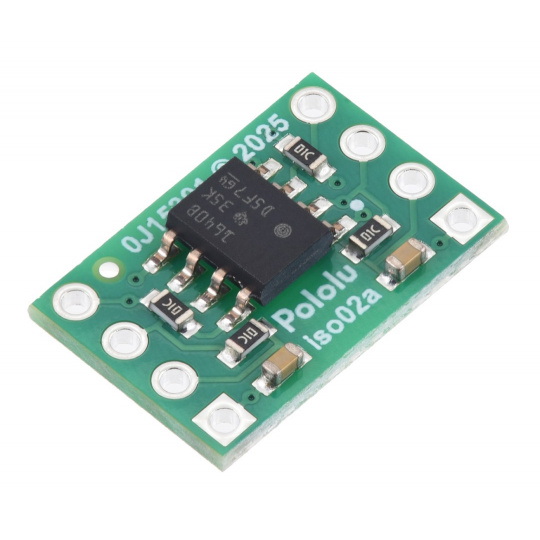

ISO1640 - двонаправлений ізолятор I2C - JST SH 4-контактний - 3 - 5,5 В / 2,25 - 5,5 В - Pololu 5391.

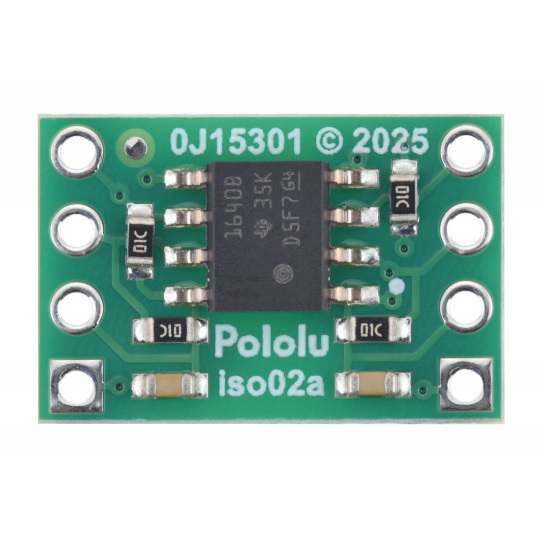

Модуль забезпечує двонаправлений зв'язок I2C.

Основні характеристики ізолятора

• Гальванічна розв'язка сигналівбезпечне розділення ліній SDA та SCL між двома пристроями
• Двонаправлений зв'язок I2Cпідтримка сигналів SDA та SCL з функцією розтягування тактової частоти
• 4-контактні роз'єми JST SHсумісний із системами Qwiic та STEMMA QT
• Окреме живлення для обох сторін: від 3 В до 5,5 В (VCC1) та від 2,25 В до 5,5 В (VCC2)
• Висока швидкість передачідо 1,7 МГц
• Компактні розміри: 10,16 x 15,24 x 7,1 мм, вага 0,6 г
• Ізоляція для захисту від пошкоджень: немає заземлення (GND1 не підключено до GND2)

Штифти модуля

Модуль має дві окремі системи живлення:VCC1 та GND1для сторони 1 (від 3 В до 5,5 В) таVCC2 та GND2для сторони 2 (від 2,25 В до 5,5 В). ЛініяSDA1 та SCL1підключається до пристрою з першої сторони, тоді якSDA2 та SCL2з пристроєм з іншого боку. Роз'єми JST SH 4-контактні, що дозволяє швидко та легко підключати кабелі, сумісні з Qwiic та STEMMA QT. Вбудовані підтягуючі резистори 10 кОм підключені до відповідних напруг з кожного боку. Зверніть увагу на різні логічні пороги з обох боків та переконайтеся, що пристрої правильно інтерпретують низькі сигнали відповідно до документації ISO1640.

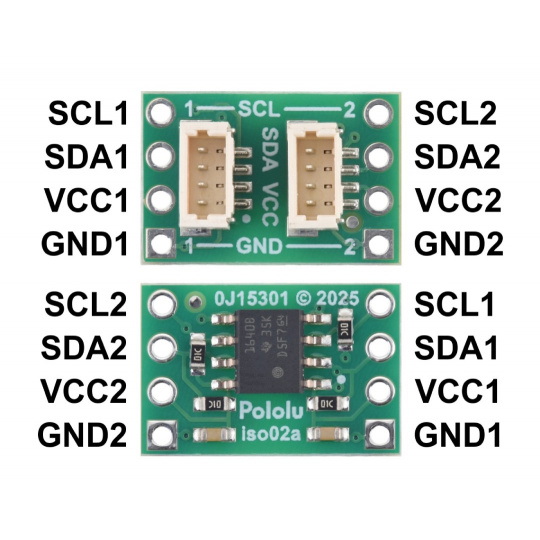

Виводи модуля.

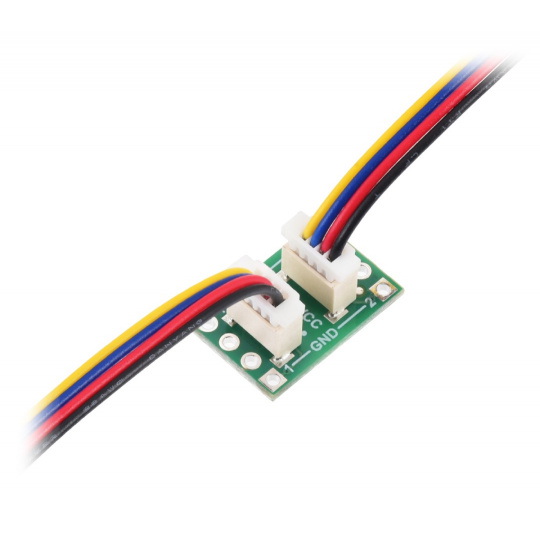

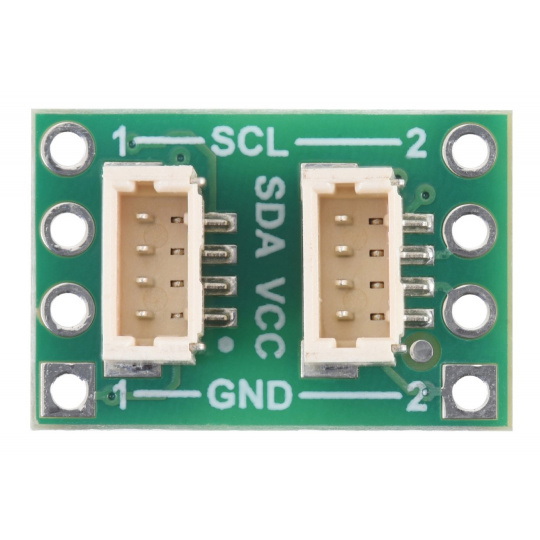

Модуль має 4-контактні роз'єми JST SH, сумісні з Qwiic та STEMMA QT.

Підключення та налаштування

Для правильного використання модуля обидві сторони повинні бути підключені до живлення окремо: сторона 1 з контактамиVCC1 та GND1(від 3 В до 5,5 В) та 2-контактний роз'ємVCC2 та GND2(від 2,25 В до 5,5 В).Шини I2C підключаються до контактів SDA та SCL з обох боків відповідно.Для коректної роботи необхідно переконатися, що пристрої з обох сторін правильно інтерпретують сигнали відповідно до характеристик ISO1640. Для збільшення швидкості передачі можна паралельно до вбудованих додати зовнішні підтягуючі резистори.

Технічні характеристики ізолятора

• Чіп: TI ISO1640B
• Діапазон напруги живлення сторони 1: від 3 В до 5,5 В
• Діапазон напруги живлення сторони 2: від 2,25 В до 5,5 В
• Максимальна частота передачі: 1,7 МГц
• Роз'єми: JST SH 4-контактні, сумісні з Qwiic та STEMMA QT
• Розміри: 10,16 x 15,24 x 7,1 мм
• Вага: 0,6 г

Вміст набору

• 1x ISO1640 - двонаправлений ізолятор I2C - JST SH 4-контактний - 3-5.5V/2.25-5.5V - Pololu 5391

Кабелі не входять до комплекту та повинні бути придбані окремо.
