Лінійка для друкованої плати - 16 см - DFRobot DWG0014-M

Опис продукту: Лінійка для друкованої плати - 16 см - DFRobot DWG0014-M

Лінійка, що використовується в проектуванні друкованих плат. Окрім стандартної шкали для вимірювання відстаней, вона містить шаблони для поперечних перерізів дротів AWG та найпопулярніших розмірів різьби. Вона також містить друковані зображення популярних корпусів інтегральних схем та електронних компонентів разом з їхніми етикетками. Виріб виготовлений зміцний матеріалштучний. Інженерна лінійка градуйована в сантиметрах і дюймах. Її довжина відповідно:16 см / 6,3''.

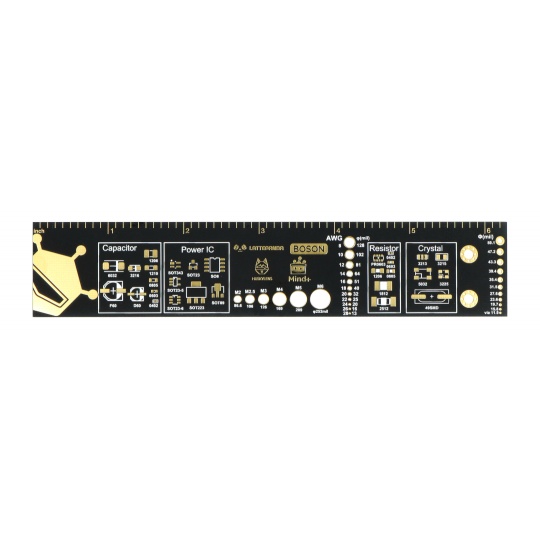

Лінійка для друкованої плати з шаблонами та символами.

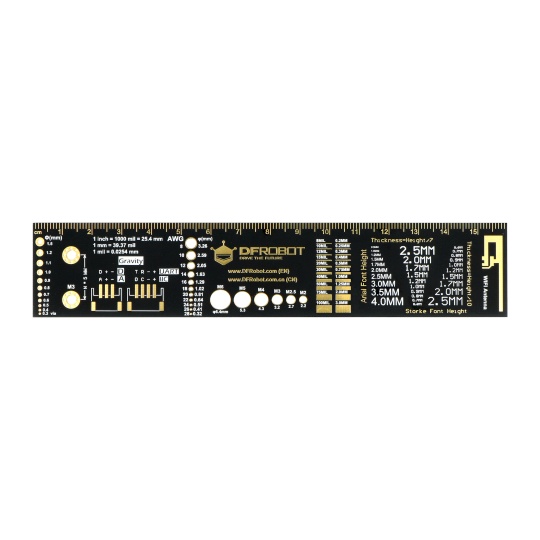

Лінійка для друкованої плати - 16 см - DFRobot DWG0014-M.

Опис елементів, розміщених на лінійці

• Діаметр дроту AWG: 8 / 10 / 12 / 14 / 16 / 18 / 20 / 22 / 24 / 26 / 28
• Зразок MM: 0,3 / 0,4 / 0,5 / 0,6 / 0,7 / 0,8 / 0,9 / 1,0 / 1,1 / 1,2 / 1,5
• Калібр різьби: M2 / M2.5 / M3 / M4 / M5 / M6
• Позначення корпусів SMD резисторів: 0402 / 0603 / 0805 / 1206 / PR0603 / 1812 / 2512
• Символи корпусів конденсаторів: 0402 / 0603 / 0805 / 1206 / 1210 / 3216 / 6032 / D60 / F60
• Символи живлення IC: SOT343 / SOT23 / SOT23-5 / SOT23-6 / SO8 / SOT89 / SOT223
• Символи кристалів: 3213 / 3215 / 5032 / 3225 / 49SMD
• Зразок фактичного розміру трафаретного друку

Технічні характеристики лінійки

• Тип: друкована лінійка
• Застосування: ідентифікація електронних компонентів
• Довжина лінійки в см: 16
• Довжина лінійки в дюймах: 6,3
