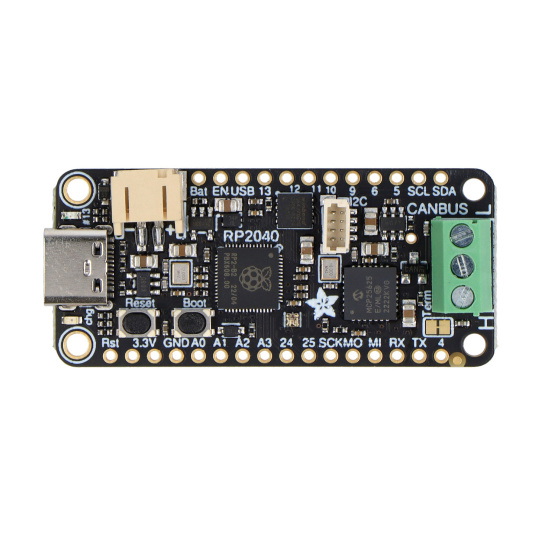

RP2040 CAN Bus Feather - Модуль CAN Bus з мікроконтролером RP2040 - MCP2515 - STEMMA QT - Adafruit 5724

Опис продукту: RP2040 CAN Bus Feather - модуль CAN Bus з мікроконтролером RP2040 - MCP2515 - STEMMA QT - Adafruit 5724

Перехідник шини CAN Adafruit RP2040це універсальна плата для розробки, яка має вбудованийМікроконтролер RP2040і макетMCP2515та забезпечує зв'язок у стандарті шини CAN зі швидкістю до 1 Мбіт/с. Плата оснащенаГенератор напруги 5 Ві може працювати в різних середовищах з різною напругою, а гвинтовий роз'єм 3,5 мм дозволяє швидко підключати дроти до плати без необхідності паяння. Крім того, пристрій включаєвбудований зарядний пристрій для літій-полімерних акумуляторівта світлодіод, що вказує на рівень заряду елемента.

RP2040 CAN Bus Feather - Модуль CAN Bus з мікроконтролером RP2040 - MCP2515 - STEMMA QT - Adafruit 5724.

Модуль використовується для зв'язку та передачі даних по шині CAN.

Особливості розробницької плати

• Забезпечує зв'язок через мережу CAN завдяки вбудованому контролеру MCP2515
• Програмується за допомогою Arduino та CircuitPython
• Підтримує швидкість передачі даних до 1 Мбіт/с по шині CAN
• Він оснащений генератором напруги 5 В, що дозволяє працювати з різними рівнями напруги.
• Має гвинтовий роз'єм для легкого підключення CAN без необхідності паяння
• Вбудований зарядний пристрій для літій-полімерного акумулятора зі світлодіодним індикатором
• Забезпечує універсальне розширення завдяки 21 контакту GPIO
• Підтримує численні інтерфейси, включаючи I2C, SPI, UART та PWM
• Він оснащений роз'ємом USB Type-C
• Включає роз'єм STEMMA QT для зв'язку I2C

Технічні характеристики плати

• Мікроконтролер: RP2040

  • Ядро: ARM Cortex-M0+ двоядерний 133 МГц
  • Оперативна пам'ять: 264 кБ
  • Вбудована флеш-пам'ять QSPI: 8 МБ
  • Інтерфейси зв'язку: 2x I2C, 2x SPI, 2x UART, 4x АЦП, 16x ШІМ
• Вбудований чіп CAN-шини: MCP2515
• Напруга живлення: 3,3 В
• GPIO: 21 контактів
• USB-роз'єм: USB Type-C
• Регулятор напруги: 3,3 В, максимальний вихідний струм 500 мА
• Генератор напруги: 5 В
• Розташування виводів: роз'єм STEMMA QT, гвинтовий роз'єм 3,5 мм
• Додаткові функції: світлодіодний індикатор стану заряджання, RGB-світлодіод NeoPixel, кнопки скидання та завантаження
• Розміри: 52,2 x 22,8 x 12 мм
• Вага: 6,5 г

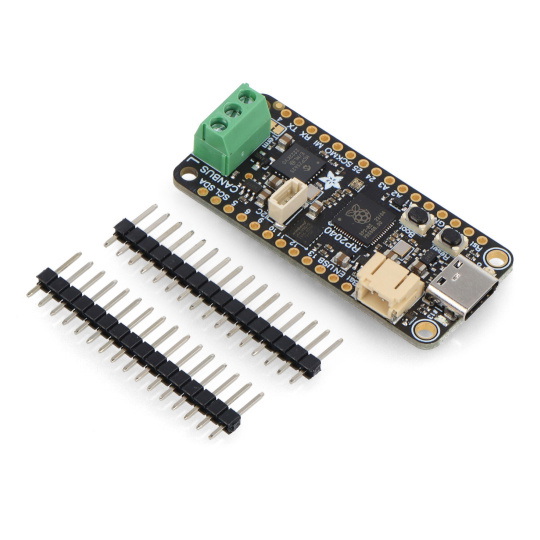

Вміст набору

• 1x Плата розробки CAN-шини Feather - MCP2515 - RP2040 - STEMMA QT - Adafruit 5724
• 2x 2,54 мм смужка із золотими штифтами для самостійного паяння

Елементи, що входять до комплекту.
