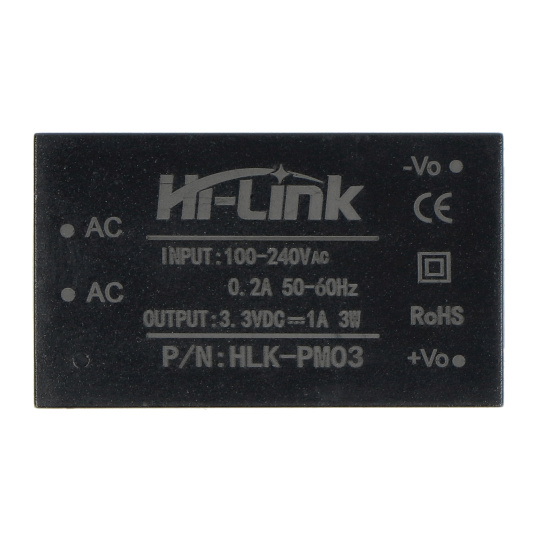

Блок живлення Hi-Link HLK-PM03 100V-240VAC / 3.3VDC - 1A

Опис продукту: Блок живлення Hi-Link HLK-PM03 100V-240VAC / 3.3VDC - 1A

Блок живлення Hi-Link HLK-PM03 перетворює мережеву напругу (змінний струм) від 100 В до 240 В у постійну напругу (DC) 3,3 В з вихідним струмом 1 А. Він ідеально підходить для...живлення проектів безпосередньо від розетки 230 В, де занадто мало місця для традиційного джерела живлення.

Специфікація

• Вхідна напруга: від 100 В до 240 В змінного струму
• Вихідна напруга: 3,3 В постійного струму
• Максимальний вхідний струм: 0,2 А
• Вихідний струм: 1 А - миттєвий: до 1,2 А
• ККД при 220 В та повному навантаженні: до 70%
• Надійність: MTBF до100000h
• Стабілізація напруги:±0,2%
• Стабілізація струму: ± 0,5%
• Шум: до 70% mVp-p
• Захист від перевантаження по струму: від 150% до 200% максимального номінального навантаження
• Захист від короткого замикання
• Режим низького струму без навантаження: менше 0,1 Вт
• Робоча температура: від -20від °C до 60°C
• Температура зберігання: від -40від °C до 80°C
• Відносна вологість: від 5% до 95%
• Розміри: 34 x 20 x 15 мм

Субмініатюрний блок живлення змінного/постійного струму для монтажу на друковану плату

HLK-PM03 — це мініатюрний перетворювач змінного/постійного струму від Hi-Link, який виконує роль мережевого джерела живлення 3,3 В постійного струму/1 А з вхідною напругою 100 В–240 В змінного струму.

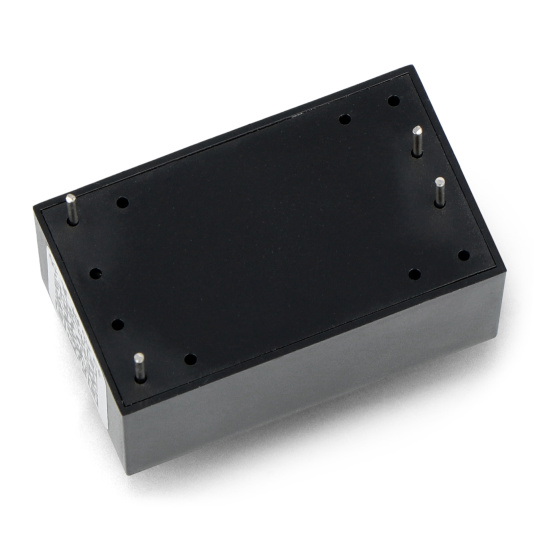

Розміри модуля становлять лише 34 x 20 x 15 мм, а спосіб його складання принципово не відрізняється від монтажу типових THT-компонентів – для підключення до електронної схеми використовуються лише чотири дротяні виводи – два вхідні (L та N) та два вихідні: GND (0 В) та V+ (3,3 В).

Паяльні блоки живлення – чудова альтернатива звичайним блокам живлення

Блоки живлення для монтажу на друковану плату, що дозволяють паяти безпосередньо на друковані плати, значно зменшують складність мережевих пристроїв – вони звільняють розробника від необхідності самостійно створювати мережеву частину, незалежно від того, чи вона базується на звичайному трансформаторі, чи на складній топології комутації змінного/постійного струму.

Істотною перевагою таких модулів, як блок живлення Hi-Link HLK-PM03 (3.3VDC / 1A), є високий рівень електробезпеки – великий ізоляційний зазор (у цьому випадку перевищує 25 мм) між первинною та вторинною обмотками та повна ізоляція електроніки у вигляді заводського герметичного корпусу роблять ці вироби ідеальними як основне джерело живлення в пристроях, що живляться безпосередньо від розетки.
