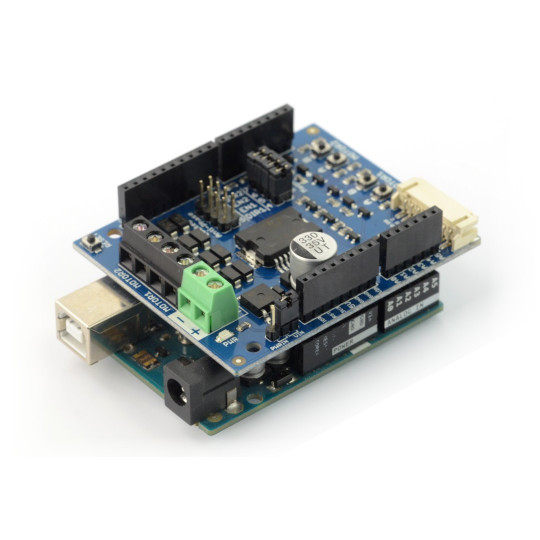

Cytron SHIELD-2AMOTOR - двоканальний контролер двигуна 26V/2A - щит для Arduino

Опис продукту: Cytron SHIELD-2AMOTOR - двоканальний драйвер двигуна 26V/2A - щит для Arduino

Шилд для Arduino здвоканальнийконтролер двигунів постійного струму, що працюють від напругивід 5 В до 26 Вта струмом до 2 А, на базі мікросхеми L298P. Плата має перемички для вибору режиму керування та роз'єм для підключення світловідбивної сенсорної стрічки LSS05.

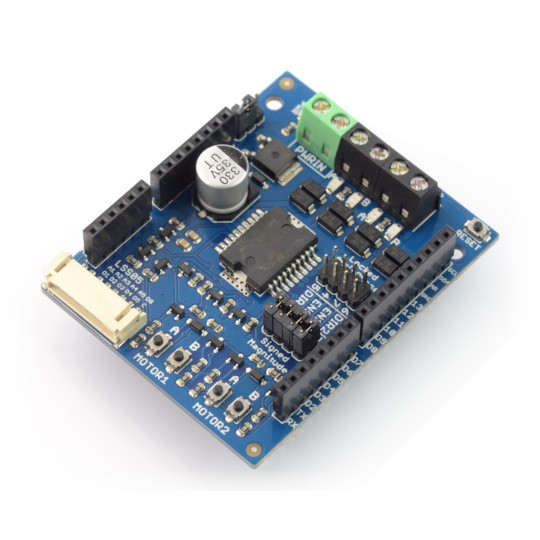

Розташування плати та компонентів

1. Кнопка скидання для основної плати Arduino
2. Роз'єми ARK для підключення двигунів
3. Роз'єми ARK для підключення зовнішнього живлення
4. Світлодіод живлення
5. Джампер вибору живлення (зовнішній/Arduino)
6. Схема захисту від зворотної полярності в зовнішньому блоці живлення
7. Мікросхема контролера двигуна L298P
8. Джампер для вибору режиму керування
9. Тестові перемикачі - При натисканні струм потече від виходу A до B або від B до A, а двигун обертатиметься за годинниковою стрілкою або проти годинникової стрілки, залежно від підключення.
10. Роз'єм для світловідбивної сенсорної стрічки LSS05
11. Введення/виведення Arduino

Технічні характеристики контролера

• Драйверний чіп: L298P
• Напруга живлення: від 5 В до 26 В
• Максимальний струм на канал: 2 А
• Напруга логічного рівня: 3,3 В та 5 В
• Захист від зворотної полярності
• Роз'єм для світловідбивної сенсорної стрічки LSS05
• Максимальна частота ШІМ: 10 кГц
• Розміри: 68 x 55 мм

Cytron SHIELD-2AMOTOR - двоканальний контролер двигуна 26V/2A - щит для Arduino

Ми пропонуємо унікальний двоканальний контролер, призначений для керування двигунами постійного струму 26 В/2 А – Cytron SHIELD-2AMOTOR. Пристрій може функціонувати як стандартний платіжний щит (shield) для популярних мінікомп'ютерів Arduino.

Плата контролера оснащена перемичками, які дозволяють легко вибрати режим керування та бажане джерело живлення (живлення може бути зовнішнім або надходити безпосередньо від плати Arduino).

Arduino Shield - контролери двигунів та сервоприводів

Пристрій розроблено фахівцями таким чином, щоб користувач не міг випадково пошкодити його, підключивши блок живлення зі зворотною полярністю.

Наша пропозиція включає набагато більше типів контролерів, контролерів та інших готових рішень, які ви можете використовувати для створення власного робота чи іншого пристрою. Ми пропонуємо обладнання в широкій галузі робототехніки, електроніки та автоматизації.
