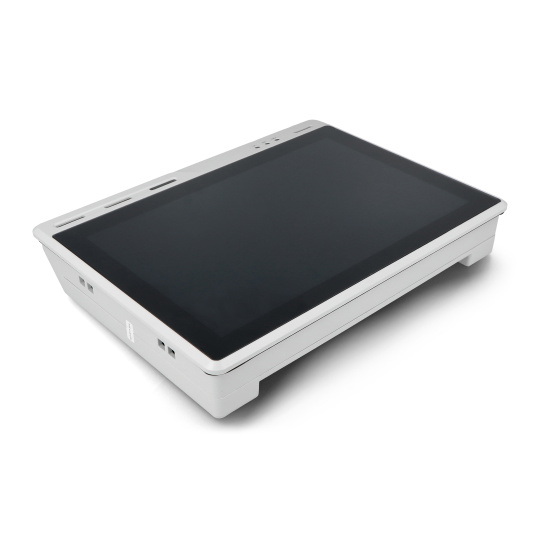

ReTerminal DM – пристрій HMI з Raspberry Pi CM4 та 10.1-дюймовим сенсорним екраном – SeeedStudio 114070201

Опис продукту: reTerminal DM – пристрій HMI з Raspberry Pi CM4 та 10.1-дюймовим сенсорним екраном – SeeedStudio 114070201

reTerminal DM — це пристрій HMI/панельного ПК виробництва SeeedStudio. Він базується на модуліОбчислювальний модуль Raspberry Pi 4оснащений чотириядерним процесором Cortex A72 з тактовою частотою 1,5 ГГц.8 ГБ оперативної пам'ятіі32 ГБ пам'яті eMMC, розширюється через порт M.2 NVMe. Він має сенсорний дисплей з діагоналлюРоздільна здатність 10,1 дюйма та 1280 x 800 пікселівМодуль підтримує бездротовий зв'язок через WiFi, LoRaWAN, 4G LTE та Bluetooth LE. Він також дозволяє підключати пристрої через такі інтерфейси, як Gigabit Ethernet,CAN-шина,RS485,RS232reTerminal DM також оснащений зовнішнімізольовані цифрові роз'єми: 4 x DI, 4 x DO. Пристрій також має 40 контактів GPIO, сумісних з Raspberry Pi. Виробник забезпечує підтримку операційних систем Raspberry Pi OS та SenseCraft Edge OS. Весь пристрій водонепроникний.IP65і дозволяє встановлення на Din-рейку та за допомогою кріплення VESA.

reTerminal DM - пристрій HMI з Raspberry та CM4.

Що таке пристрої HMI?

reTerminal DM – приклад пристроюHMI(Людина-машинний інтерфейс). Він служить інтерфейсом між машиною або промисловим процесом та оператором, який ним керує. Його головне завдання — передавати інформацію про стан підлеглої системи та забезпечувати її керування через відповідний інтерфейс. Для цього виробник передбачив можливість підключення різних датчиків та виконавчих механізмів до пристрою через бездротові протоколи, такі як LoRaWAN, WiFi, BLE, а також промислові послідовні інтерфейси.RS485, RS232, шина CANабо такожізольовані цифрові піниDI/DO. Для керування модулем на передній панелі є 10,1-дюймовий кольоровий сенсорний дисплей.

Вбудований сенсорний дисплей

Найбільшою зміною в reTerminal DM порівняно з попередником є використання більшого ємнісного сенсорного дисплея. Його діагональ...10,1 дюйма, а роздільна здатність1280 x 800 пікселівВикористана матриця забезпечуєвисокі кути огляду, 8-бітна глибина кольору та яскравість 400 ніт. Твердість 7H у поєднанні з класом герметичностіIP65гарантувати безпечне використання незалежно від зовнішніх умов.

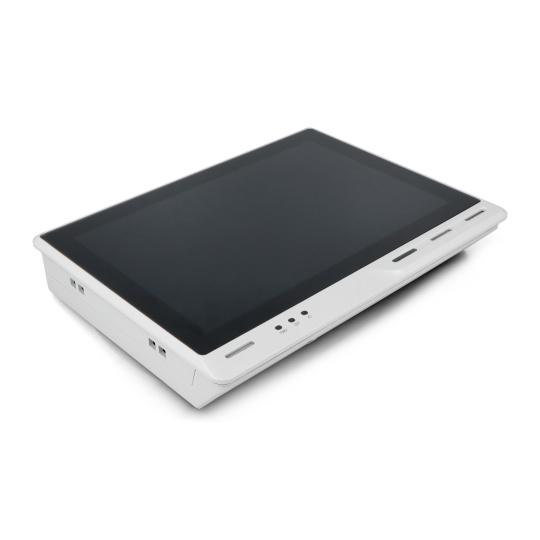

reTerminal DM з великим сенсорним екраном.

Можливості бездротового зв'язку.

Основні характеристики reTerminal DM

• Базується на Raspberry Pi CM4 з 8 ГБ оперативної пам'яті та 32 ГБ eMMC
• 10,1-дюймовий ємнісний сенсорний екран з роздільною здатністю 1280 x 800 пікселів
• Бездротовий зв'язок: WiFi, LoRaWAN, Bluetooth LE та 4G LTE
• Інтерфейси RS485, RS232, CAN-шини,
• Гігабітний Ethernet, 2 x USB 2.0 A, 1 x USB 2.0 C
• 4 роз'єми DI та 4 роз'єми DO
• 40-контактний роз'єм GPIO, сумісний з Raspberry Pi
• Клас герметичності IP65
• Розширювана, модульна конструкція
• Можна встановити на панель, DIN-рейку або кріплення VESA
• Низьке енергоспоживання: максимум 9 Вт

Різні варіанти живлення та монтажу

reTerminal DM працює на базі2-контактний гвинтовий роз'ємабоПосвідчення про право власностіУ першому випадку напруга може коливатися від12 травнявниз24 ВPoE (живлення через Ethernet) дозволяє живити пристрій від розетки Ethernet.RJ45Для цього він повинен бути оснащений спеціальним модулем. Вхідна напруга тоді становить від 44 В до 47 В.

Для полегшення встановлення пристрою виробник передбачив монтажні комплекти дляпередня панель, а також популярна залізницяDIN-рейкаТакож можна використовувати ручкуVESA.

Можна встановити на DIN-рейку або кріплення VESA.
