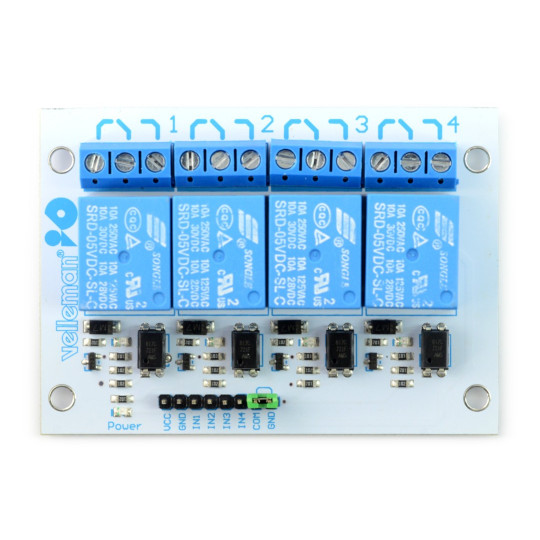

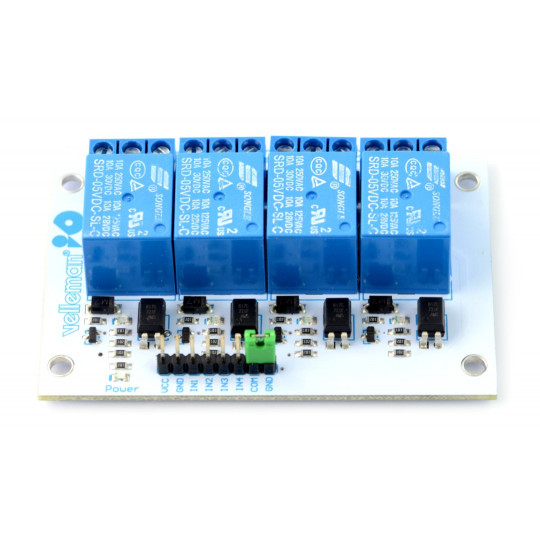

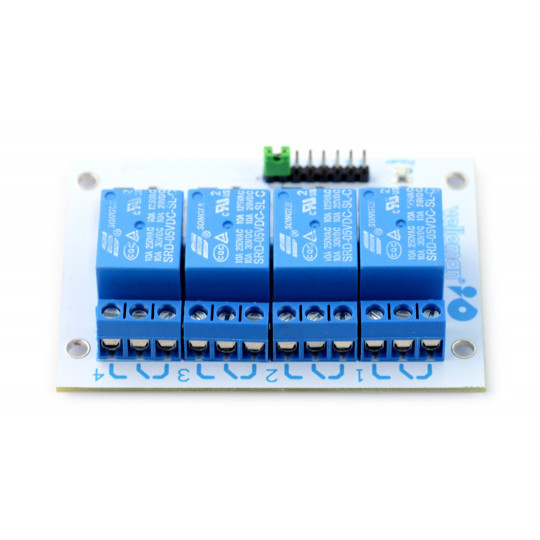

Релейний модуль Velleman, 4 канали - контакти 10A/250VAC - котушка 5V

Опис товару: Модуль реле Velleman 4 канали - контакти 10 А / 250 В змінного струму - котушка 5 В

Модуль дозволяє керувати приводами, які споживають струм до 10 А, використовуючи порти мікроконтролера або комплекту розробки (наприклад, Arduino). У систему входить транзисторний підсилювач, що дозволяє управляти реле безпосередньо з портів мікроконтролера (5 В).

Для належної роботи просто підключіть джерело живлення реле та цифровий сигнал керування. Штири — це стандартні золоті смужки з кроком 2,54 мм, які дозволяють підключатися за допомогою популярних з’єднувальних кабелів.

Релейний модуль Velleman, 4 канали - контакти 10 A / 250 V AC - котушка 5 V.

Приклади застосування

• Контролер освітлення
• Контролер виконавчих механізмів
• Перемикач для електричних пристроїв, включаючи двигуни

Підключення

Модуль має чотири вхідні контактиVCC, GND, IN1, IN2, IN3, IN4Для коректної роботи системи необхідно підключити джерело живлення 5 В до контакту VCC, заземлення GND та вхідного сигналу INx.

Вихідні контакти позначені як NO – за замовчуванням відключено, NC – за замовчуванням підключено до COM. Подача високого рівня на контакт INx перемикає контакти реле та створює з'єднання між COM та NO, відключаючи COM від NC.

Специфікація модуля

• Напруга живлення VCC: 5 В
• Увімкнено на високий рівень
• Реле SRD-05VDC-SL-C (документація)
  • Напруга котушки: 5 В
  • Максимальна контактна напруга: 250 В змінного струму, 110 В постійного струму*
  • Максимальний струм: 10 А
• Транзисторний підсилювач у схемі
• Розміри плати: 77 x 54 мм
• Діаметр монтажних отворів: 3 мм

* Максимальна контактна напруга залежить від типу навантаження - деталі в документації Таблиця 7. Номінальна напруга контакту.
