Гравітаційне магнітне реле з фіксацією 10A/250VAC - для Arduino та ESP32 - DFRobot DFR0996

Опис продукту: Гравітаційне магнітне реле з фіксацією 10 A / 250 V AC - для Arduino та ESP32 - DFRobot DFR0996

Релеклацаннямагнітний10A / 250V змінного струмувід DFRobot. Воно відрізняється від інших реле тим, що потребуєдва цифрових імпульсних сигналидля перемикання стану УВІМК./ВИМК. Сумісний з більшістю популярних мікроконтролерів, таких як ESP32, Arduino або Raspberry Pi.

Гравітаційне - фіксуюче магнітне реле 10 A / 250 V AC - для Arduino та ESP32 - DFRobot DFR0996.

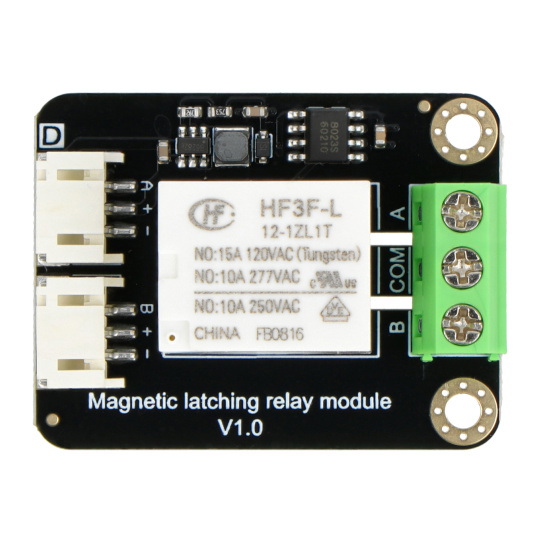

Магнітне реле від DFRobot версії V1.0.

Особливості модуля

• Низьке енергоспоживання від 2,6 мВт до 3,65 мВт
• Тиха та безперешкодна робота
• Тривалість імпульсу запуску 2 мс
• Підтримувані напруги: 3,3 В та 5 В
• Сумісність з Arduino / ESP32 / Raspberry Pi / LattePanda

Рекомендоване використання

• Модернізація побутової техніки
• Контроль освітлення
• Розумні лічильники електроенергії
• Розумні розетки
• Розумні перемикачі

Опис розпіновки

• Роз'єм Gravity A
• A - керуючий контакт, подача імпульсу тривалістю більше 2 мс призводить до зміни стану реле на протилежний
• "+" - контакт живлення, напруга від 3,3 В до 5 В
• "-" - заземлення системи
• Роз'єм Gravity B
• B - керуючий контакт, подача імпульсу тривалістю більше 2 мс призводить до зміни стану реле на протилежний
• "+" - контакт живлення, напруга від 3,3 В до 5 В
• "-" - заземлення системи
• Гвинтове з'єднання
• A - контакт реле A
• COM - загальний контакт реле
• B - контакт реле B

Приклад схеми підключення з використанням релеDFRobot DFR0996. Інші компоненти, показані на схемі, необхідно купувати окремо.

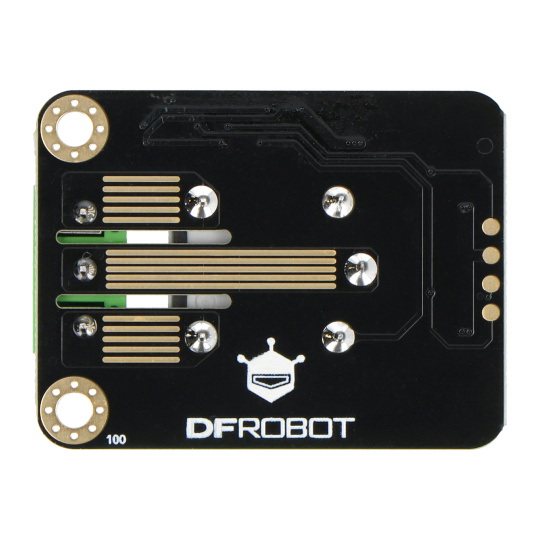

Плата має два монтажні отвори.

Технічні характеристики модуля

• Тип модуля: реле
• Тип реле: магнітне реле, фіксуюче реле
• Напруга живлення: від 3,3 В до 5 В постійного струму
• Тривалість імпульсу запуску: 2 мс
• Статичний струм: від 0,73 мА до 0,8 мА
• Робочий струм котушки: 137 мА / 3,3 В, 93 мА / 5 В
• Опір контакту: ≤ 100 мОм (1 А / 6 В постійного струму)
• Матеріал контакту: AgSnO2
• Навантаження контактів: 10 A / 36 V AC, 15 A / 36 V AC
• Максимальна напруга комутації: 36 В змінного струму / 30 В постійного струму
• Максимальний струм комутації: 10 А
• Максимальна комутаційна потужність: 36 ВА / 300 Вт
• Номінальна потужність котушки: 0,4 Вт
• Час спрацьовування реле (за номінальної напруги): ≤ 8 мс
• Час скидання реле (за номінальної напруги): ≤ 5 мс
• Розміри модуля: 42 x 32 мм

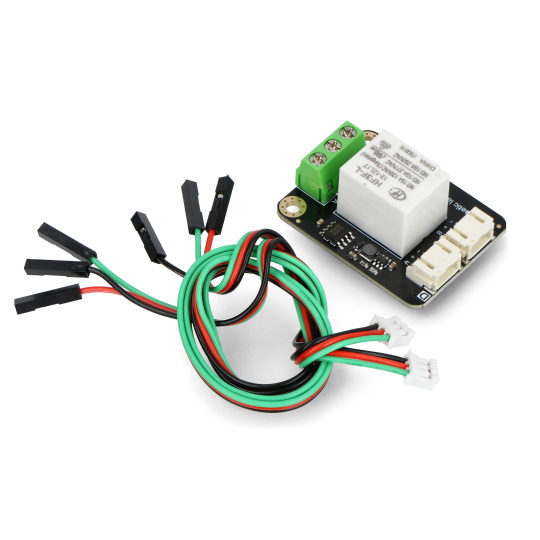

Вміст набору

• Gravity - Фіксуюче магнітне реле 10A / 250V AC - для Arduino та ESP32 - 1 шт.
• Кабель Gravity Connector - 3-контактний - 1 шт.

Елементи, що входять до комплекту.
