Nicla Sense Env - модуль датчика навколишнього середовища для Arduino Portenta/MKR - Arduino ABX00089

Опис продукту: Nica Sense Env - модуль датчика навколишнього середовища для Arduino Portenta / MKR - Arduino ABX00089

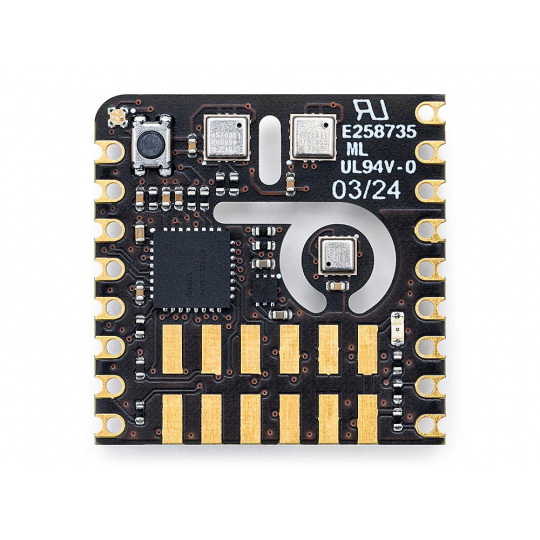

Arduino Nicla Sense Env — це вдосконалений сенсорний модуль, який дозволяєточне вимірювання параметрів навколишнього середовища в режимі реального часуЗавдяки трьом інтегрованим датчикам Renesas -HS4001, ZMOD4410іZMOD4510- пристрій дозволяє вимірювати вологість, температуру та якість повітряу приміщенні(TVOC, CO2) та концентрація шкідливих газівзовні(NO2, O3). Малі розміри 22,86 x 22,86 мм та низьке енергоспоживання роблять модуль ідеальним для застосувань у сфері Інтернету речей, автоматизації та прототипування.використання Arduino Portenta або MKR.

Nicla Sense Env - модуль датчика навколишнього середовища для Arduino Portenta / MKR - Arduino ABX00089.

Плата оснащена набором датчиків наднизького енергоспоживання, призначених для застосування всередині та зовні приміщень.

Основні характеристики Nicla Sense Env

• Розширені датчики навколишнього середовища:інтегрований HS4001 (вологість і температура), ZMOD4410 (теплові органічні сполуки, CO2), ZMOD4510 (NO2, O3)
• Компактний формат:лише 22,86 x 22,86 мм — ідеально підходить для інтеграції в проекти з обмеженим простором
• Надзвичайно низьке споживання енергії:оптимізовано для цілодобової роботи в системах з живленням від батарей
• Проста інтеграція:зв'язок через ESLOV (I2C) або виводи з підтримкою Arduino IDE та MicroPython
• Промислова міцність:Промислові датчики від Renesas — надійність і точність вимірювань

Розпіновки та сумісність з платформою Arduino

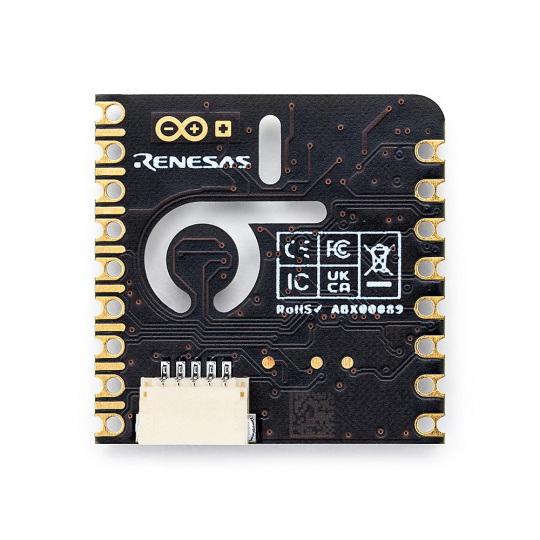

Модуль має торцеві контакти з вирізами, що дозволяє поверхневий монтаж або традиційне підключення до плати. Він підтримує такі інтерфейси:I2C, SPI, UART та два входи АЦП, з можливістю програмування напруги вводу/виводу в діапазоні від 1,8 В до 3,3 В. Завдяки роз'ємуЕСЛОВМодуль легко працює з сімейством ArduinoПортента(наприклад, H7, C33) іMKR(наприклад, MKR WAN 1310, MKR WiFi 1010), а також з вибраними платами Nano та Uno R4.

Схема розпіновки.

Модуль має датчик HS4001 для вимірювання вологості та температури та датчики ZMOD4410AI1V і ZMOD4510AI1V для виявлення TVOC, NO2, O3 та інших газів за допомогою штучного інтелекту.

Підтримуване програмне забезпечення та бібліотеки Arduino

Arduino Nicla Sense Env сумісний із широким спектром середовищ розробки. Підтримує класикуІнтегроване середовище розробки Arduino,Командний рядок Arduinoі редактор Arduino Cloud. Модуль також підтримує програмування вМікроПітон. Доступні спеціальні бібліотеки: Arduino_NiclaSenseEnv (для зчитування даних із датчиків) і MicroPython Library — доступна на GitHub. Документація та приклади дозволяють легко інтегрувати модуль у будь-який IoT та дослідницький проект.

Практичне застосування

Модуль Arduino Nicla Sense Env ідеально підходить для:

• системи кондиціонування та вентиляції, вентиляції та кондиціонування для контролю вологості та якості повітря
• інтелектуальні очищувачі повітря - як датчик вхідних даних
• системи виявлення диму та шкідливих газів
• промислова автоматизація - моніторинг повітря в теплових насосах і виробничих установках
• дослідницькі та прототипні проекти з використанням платформи Arduino

Підтримка Arduino IDE і MicroPython забезпечує швидке програмування.

Невеликий розмір дозволяє легко інтегрувати його в різні проекти.

Технічні характеристики Nicla Sense Env

• Мікроконтролер: Renesas RA2E1, Arm Cortex M23, 48 МГц (не доступний для програмування користувачем)
• Пам'ять: 128 КБ Flash, 16 КБ SRAM
• Датчик вологості та температури: HS4001 (±1,5% відносної вологості, ±0,2°C)
• Датчик якості повітря в приміщенні: ZMOD4410 (теплові вуглеводи, CO2)
• Датчик якості зовнішнього повітря: ZMOD4510 (NO2, O3)
• Інтерфейси: I2C (2x), UART, SPI, 2x АЦП
• Напруга живлення: 3,3 В (від основної плати Portenta/MKR або через VCC)
• Зв'язок: роз'єм ESLOV, паяні контакти
• Робоча температура: від -40°C до 85°C
• Розміри: 22,86 x 22,86 мм
• Вага: 2 г

Вміст набору

• 1x Модуль Arduino Nicla Sense Env
