Опис продукту: Модуль RS232 13.2 - Модуль зв'язку RS232 - роз'єм DB9 чоловічий - M5 M5Stack131

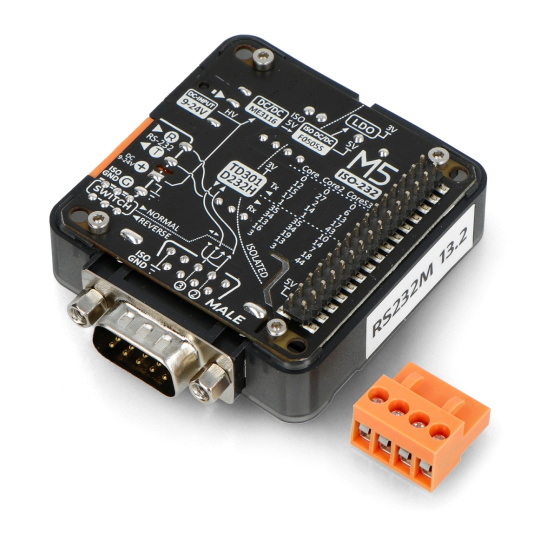

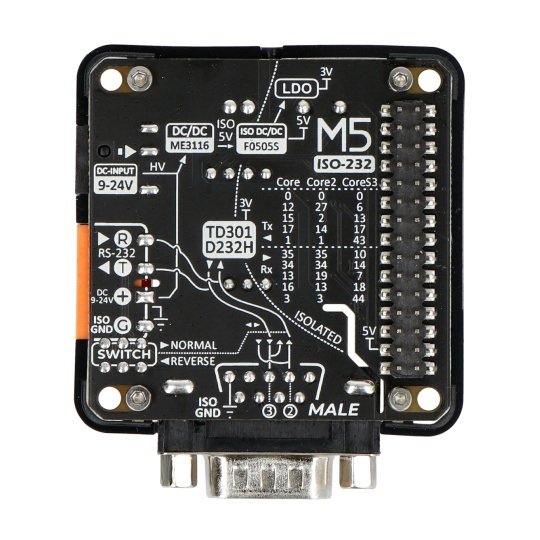

Модуль RS232 13.2 від M5Stack – це розширення серії модулів розробки M5Stack, яке дозволяє додати послідовний зв'язок RS232 до вашого проекту. Він оснащений мікросхемою послідовного порту.TD301D232H, який, у співпраці зDB9 чоловічий інтерфейс, забезпечує плавне перетворення сигналу між логічними рівнями RS232 та TTL/CMOS. Крім того, плата має вбудоване джерело живлення.F0505S-2WR3 DC-DC, який не тільки забезпечує електричну ізоляцію та зменшення шуму, але й служить для комутації та кодування сигналів. Цей універсальний пристрій можна використовувати для комутації або пересилання сигналів на лінії DB9. Модуль оснащений гніздом постійного струму зі стандартним роз'ємом5,5 / 2,1 ммта доречніЛанцюг постійного струмудля живлення всього пристрою. Він широко використовується в промисловій автоматизації, приладобудуванні, медичному обладнанні та пристроях зв'язку.

Спеціальні функції

• Електрична ізоляція- модуль має вбудовану систему електричної ізоляції, яка допомагає захистити від електромагнітних перешкод і забезпечує гальванічну розв'язку між сигналами RS232 та TTL/CMOS
• Перетворення сигналу- здатний перетворювати сигнали RS232 на логічний рівень TTL/CMOS і навпаки
• Інтерфейс DB9- має чоловічий роз'єм DB9, що спрощує підключення кількох периферійних пристроїв
• Ланцюг постійного струму- DC-DC F0505S-2WR3 не лише забезпечує живлення модуля, але й ізолює та зменшує шум

Заява

• Промислова автоматизація
• Інструментарій
• Медичне обладнання
• Пристрої зв'язку

Технічні характеристики

• Виробник: M5Stack
• Модель: M131
• Інтерфейси:
• Порт RS232: чоловічий інтерфейс DB9
• Порт TTL/CMOS: роз'єм або контакти для логічного рівня TTL/CMOS
• Зв'язок: TD301D232H з чоловічим інтерфейсом DB9
• Швидкість зв'язку: до 115200 біт/с
• Електрична ізоляція: гальванічна ізоляція між сигналами RS232 та TTL/CMOS
• Джерело живлення: DC-DC, модель F0505S-2WR3
• Напруга живлення: від 9 В до 24 В
• Робоча температура: від 0°C до 40°C
• Розміри: 54 x 54 x 13,2 мм
• Вага: 28 г

Він широко використовується в галузі промислової автоматизації, приладобудування, медичного обладнання та комунікаційних пристроїв.
