D30V30F9 - понижувальний перетворювач - 9 В 2,9 А - Pololu 4895

Опис продукту: D30V30F9 - понижувальний перетворювач - 9 В 2,9 А - Pololu 4895

Знижувальний перетворювач Pololu D30V30F9 перетворює вхідну напругу в діапазонівід 9 В до 45 Впостійна вихідна напруга9 ВЦей модуль може забезпечувати безперервний вихідний струмдо 2,9 А, з типовою ефективністювід 80% до 95%, залежно від вхідної напруги та навантаження. Завдяки технології імпульсного джерела живлення (SMPS), модуль набагато ефективніший, ніж традиційні лінійні регулятори, особливо за великих різниць між вхідною та вихідною напругою. D30V30F9 маєвбудована безпекавід зворотної полярності до 40 В, занадто низької вхідної напруги, струмового перевантаження та короткого замикання, а також функції теплового відключення. Модуль оснащенийфункція м'якого запуску, що обмежує пусковий струм і поступово збільшує вихідну напругу. Дякуюкомпактні розміри(17,8 x 20,3 x 9 мм) та сумісна з макетною платою розпіновка, регулятор легко інтегрувати в різні проекти.

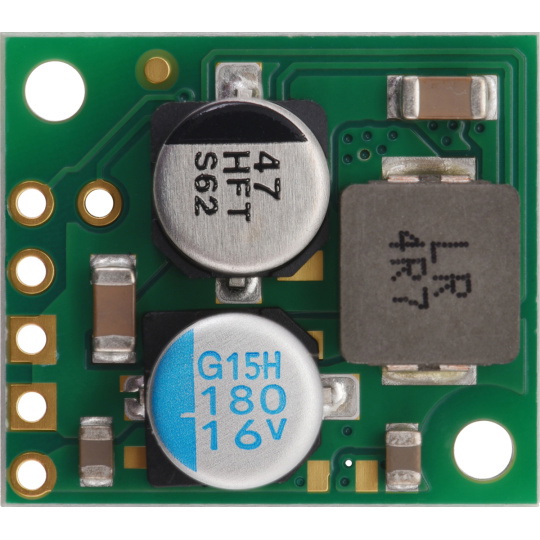

D30V30F9 - понижувальний перетворювач - 9 В 2,9 А - Pololu 4895.

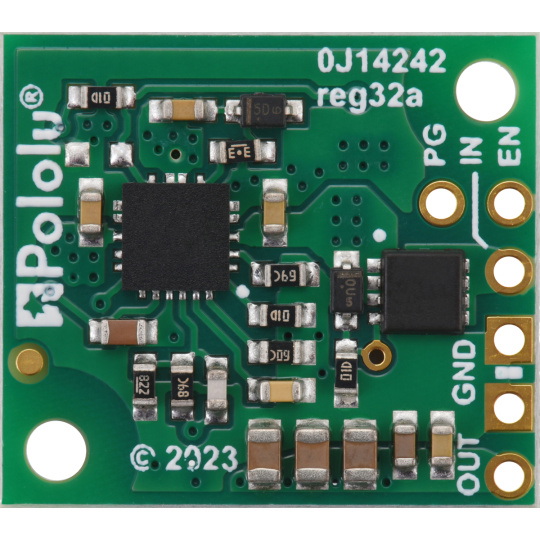

Розпіновки перетворювача D30V30F9.

Розпіновки перетворювача D30V30F9

• ВИХІД- вихідна напруга 9 В
• ЗЕМЛЯ- маса системи
• VIN-код- вхідна напруга від 9 В до 45 В
• EN- дозволяє керувати роботою регулятора, встановлюючи його на низький або високий рівень
• ПГ- Вивід "Power Good" з відкритим стоком. Переходить у низький рівень, коли вихідна напруга регулятора піднімається більш ніж на 7,5% вище або падає більш ніж на 9% нижче номінальної напруги (з гістерезисом). Якщо використовується цей висновок, необхідно підключити підтягувальний резистор.

Комплект містить роз'єм із золотими контактами для самостійного паяння. Це дозволяє підключати модуль безпосередньо до макетної плати.

Максимальний безперервний вихідний струм

Максимальний вихідний струм, що досягається перетворювачемзалежить від вхідної напруги, а також інші фактори, такі як температура навколишнього середовища, потік повітря та тепловіддача. Графік показує максимальні вихідні струми, які контролер може безперервно забезпечувати за кімнатної температури без потоку повітря або додаткової тепловіддачі.

Графік максимального вихідного струму.

ККД перетворювача Pololu.

ККД системи перетворювача

Ефективність визначається якспіввідношення вихідної потужності до вхідної потужності(Вихідна потужність) / (Вхідна потужність). Це один з найважливіших параметрів перетворювача, особливо під час роботи з портативними джерелами живлення. D30V30F9 забезпечує типову ефективністьвід 80% до 95%, залежно від вхідної напруги та навантаження. Це дозволяє вам бути впевненими, що перетворювач працює з максимально можливою ефективністю, що призводить додовший термін служби батареїабо менше тепловиділення в системі.

Технічні характеристики перетворювача D30V30F9

• Вхідна напруга: від 9 до 45 В
• Вихідна напруга: 9 В (точність 4%)
• Максимальний вихідний струм: 2,9 А
• Постійний вихідний струм: від 2 A до 3,5 A
• Ефективність системи: від 80% до 95%
• Частота перемикання: ~700 кГц при великих навантаженнях
• Хороша вихідна потужність
• Захист: перегрів, коротке замикання, перевантаження по струму, функція плавного пуску, блокування за низькою напругою, функція енергозбереження
• Два монтажні отвори 0,086 дюйма для гвинтів M2

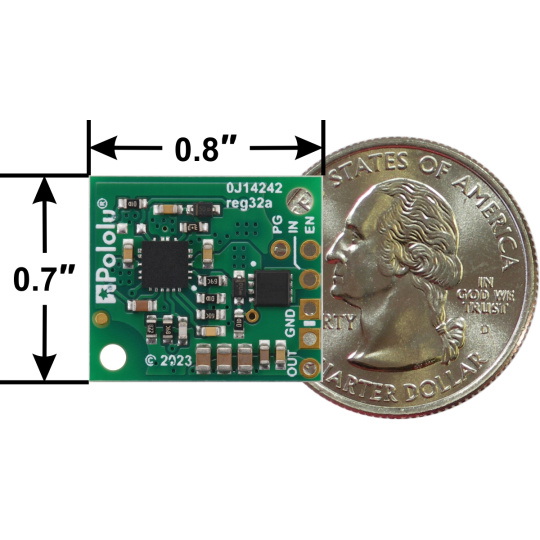

• Розміри: 17,8 x 20,3 x 9 мм
• Вага: 3,3 г

Вміст набору

• D30V30F9 - понижуючий перетворювач - 9 В 2,9 А - Pololu 4895
• Роз'єми Goldpin для контактів

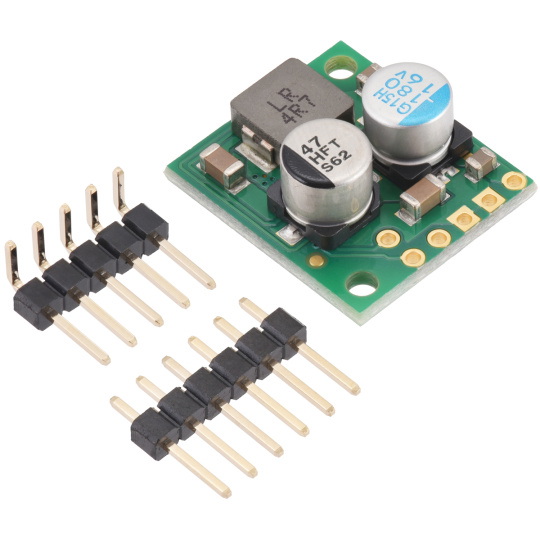

Елементи, що входять до комплекту.
