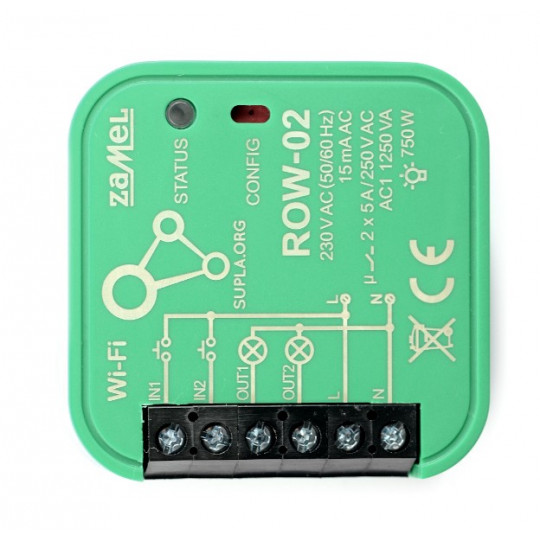

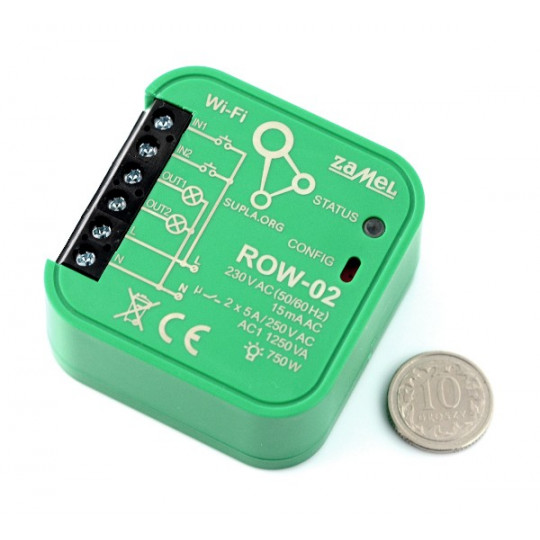

Zamel Supla ROW-02 - 2x WiFi реле 230 В - додаток для Android / iOS

Опис

Готовий модуль, який дозволяє керувати двома домашніми пристроями230 Вз потужністю до1,2 кВтвідМережа Wi-Fiвикористовуючидодаток для смартфонівз будь-якої точки світу. Щоб використовуватиРЯД-02, просто налаштуйте модуль через веббраузер. Він також має можливість підключення кнопок. Пристрій маєгвинтові з'єднаннядля складання кабелю, невеликі розміри дозволяють закрити модульв електричних коробкахдж.

Пристрій має гвинтові роз'єми для кріплення кабелів, а його невеликі розміри дозволяють розмістити модуль в електрощиті.

Підключення

Модуль має шість гвинтових роз'ємів, до яких можна підключити дроти за допомогою викрутки:

• ВХІД1- підключення зовнішнього комутатора.
• ВХІД2- підключення зовнішнього комутатора.
• ВИХІД1- релейний вихід 1.
• ВИХІД2- релейний вихід 2.

• Л- Фазний провід живлення 230 В змінного струму.
• Пн.- Нульовий провід живлення 230 В змінного струму.

Додаткова кнопкаКонфігураціявикористовується для початкового налаштування пристрою.

Пристрій має гвинтові роз'єми для кріплення кабелів, а його невеликі розміри дозволяють розмістити модуль в електрощиті.

Конфігурація

Щоб підключити модуль до домашньої мережі Wi-Fi, короткочасно підключіть комп'ютер до мережі Wi-Fi, створеної модулем ROW-02. Потім просто запустіть веб-браузер і введіть IP-адресу пристрою:http://192.168.4.1З’явиться сторінка конфігурації, де вам потрібно буде вибрати вашу домашню мережу Wi-Fi та ввести пароль.

Використання магазину або завантаження програмиСуплаЯкщо мережу Wi-Fi налаштовано належним чином, модуль буде автоматично виявлено застосунком. Положеннями жалюзі можна легко керувати за допомогою кнопок застосунку.

Специфікація

• Напруга живлення: 230 В змінного струму (мережа)
• Кількість записів: 2
• Тип керуючих виходів: релейний
• Споживання струму навантаження: до 5 А на вихід
• Стандарт зв'язку: WiFi 2,4 ГГц
• Можливість підключення кнопок
• Потужність навантаження: до 1200 Вт на вихід
• Тип входу: логічний, замкнутий на лінію L напруги живлення мережі
• Можливість створювати розклади
• Сумісні пристрої: iPhone, iPad, iPad Mini, Android, комп’ютери та мобільні пристрої з підтримкою HTML5
• Розміри: 47 x 47 x 23 мм

Реле ROW-02 - керуйте домашньою електроустановкою зі свого смартфона!

Проєкт із відкритим кодом Supla був ініційований польською компанією Zamel, яка спеціалізується переважно на продуктах для автоматизації будівель та електромонтажу. Подвійний релейний модуль ROW-02 може використовуватися в домашніх електроустановках для керування вмиканням та вимиканням електричних кіл з максимальною номінальною потужністю до 1200 Вт. Як і інші модулі серії Supla, ROW-02 також підтримує керування через спеціальний мобільний додаток.

Принцип роботи реле в модулі ROW-02

Модуль Zamel Supla ROW-02 використовує два незалежних мініатюрних електромагнітних реле, що дозволяє керувати двома окремими ланцюгами, такими як освітлення та вентиляція. Одне реле в модулі має два ланцюги – ланцюг котушки керування та ланцюг керування. Подача напруги на котушку реле притягує якір електромагніту, замикаючи ланцюг керування реле. Зняття напруги з котушки керування також знеструмлює ланцюг керування.
