Світлодіодна стрічка RGB WS2813 - цифрова, адресована - IP30 60 LED/м 18Вт/м, 5В - 5м

Опис світлодіодної стрічки WS2813 RGB - цифрової, адресної - IP30 60 світлодіодів/м 18 Вт/м, 5 В - 5 м

Індивідуально адресовані RGB-світлодіоди, розташовані у 5-метровій смузі з щільністю 60 світлодіодів на метр. Кожен піксель може випромінювати колір з 24-бітної палітри.

Світлодіоди щільно розташовані на відстані приблизно 11 мм один від одного, що забезпечує високу яскравість. Система живиться від 5 В і споживає приблизно 3,6 А на метр (18 Вт). Ланцюг можна розрізати після кожного світлодіода.

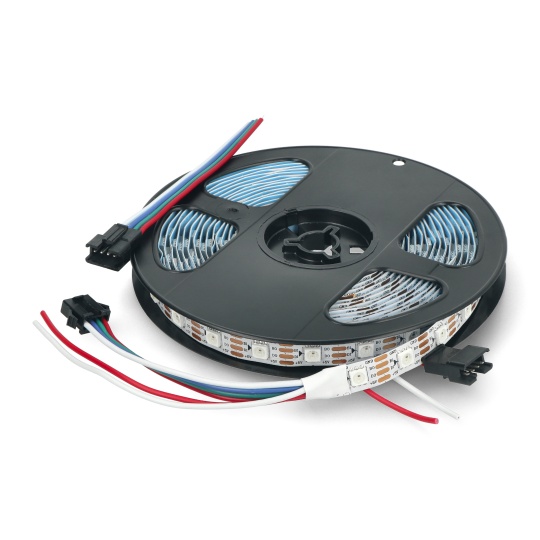

Світлодіодна стрічка RGB WS2813 - цифрова, адресна - IP30 60 світлодіодів/м 18 Вт/м, 5 В - 5 м.

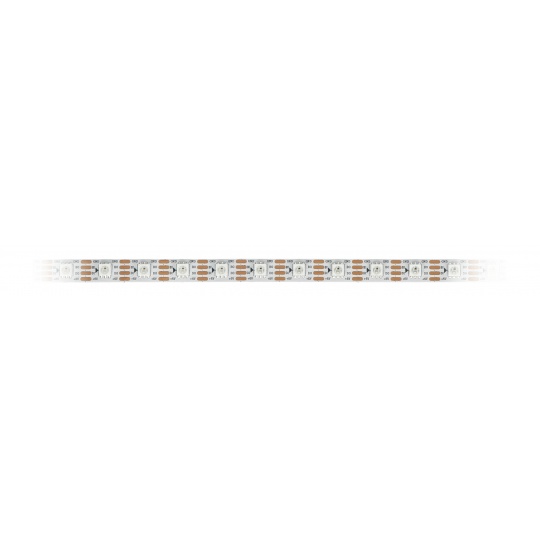

Діоди розташовані щільно на відстані приблизно 11 мм.

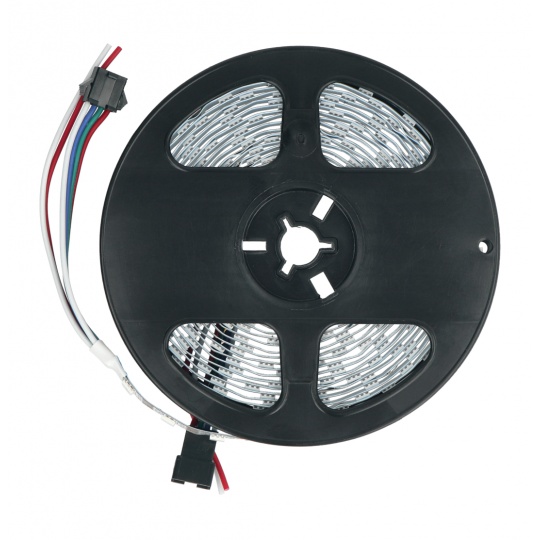

Світлодіодна стрічка має 4-контактний роз'єм.

Підключення

Світлодіодна стрічка має 4-контактний роз'єм, що складається з наступних контактів:

• GND (білий дріт) - заземлення модуля
• 5 В (червоний провід) - напруга живлення, на кожен метр ланцюга потрібен джерело з потужністю струму не менше 3,5 А
• D0 (зелений провід - дані) - цифровий сигнал управління від мікроконтролера
• B0 (синій провід - годинник) - цифровий сигнал управління від мікроконтролера - підключається в залежності від потреб програми

Характеристика світлодіодної стрічки WS2813 RGB - цифрова, адресована - IP30 60 LED/м 18Вт/м, 5В - 5м

• Напруга живлення: 5 В
• Потужність: 18 Вт/м
• Використані діоди: LED RGB SMD5050 WS2813
• Адресований піксель: 1 RGB-діод
• Стійкість до зовнішніх умов: IP30
• Довжина ланцюга: 5 м
• Ширина ремінця: 10 мм

Перший запуск - приклад ColorPalette

• Запустіть тестову програму, вибравши в середовищі Arduino:

• Файл -> Приклади -> FastLED -> ColorPalette

• Виберіть висновок, з якого будуть керуватися діоди. За замовчуванням це контакт 5:

• Рядок 3 #define PIN 5

• Виберіть кількість пікселів для контролю. За замовчуванням 50:

• Рядок 4 #define NUM_LEDS 50

• Виберіть яскравість, при якій повинні світитися світлодіоди, за замовчуванням 64:

• Рядок 5 #define BRIGHTNESS 64

• Виберіть тип світлодіодного драйвера, за замовчуванням WS2811

• Рядок 6 #define LED_TYPE WS2811
• Завантажте програму на Arduino. Усі пікселі мають світитися та змінювати кольори з палітри кольорів

 Ланцюжок можна обрізати після кожного діода.
