LSM6DSO - 3-осьовий акселерометр та гіроскоп I2C/I3C/SPI - Pololu 2798
1 709 ₴
Показати оптові ціни- В наявності
- Оптом і в роздріб
- Код: 681101465
Опис продукту: LSM6DSO - 3-осьовий акселерометр та гіроскоп I2C / I3C / SPI - Pololu 2798
ДатчикLSMDDSOвід Pololu є наступником старішого модуля LSM6DS33 для вимірювання прискорення та кутової швидкості за трьома осями. Він характеризується малими розмірами, низьким енергоспоживанням та простим керуванням. Для зв'язку використовує шину.I2C / I3C або SPIКонтакти – це паяльні площадки, до яких можна припаяти золоті контактні роз'єми (не входять до комплекту), що дозволяє підключати датчик за допомогою проводів або безпосередньо до макетної плати. Модуль оснащений стабілізатором напруги 3,3 В, який дозволяє працювати з напругоювід 1,8 В до 5,5 ВВихід регулятора доступний на виводі VDD і може живити зовнішні системи струмом до 150 мА.

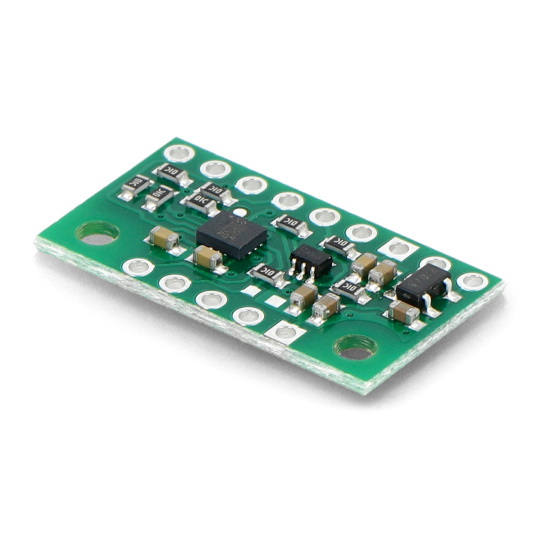

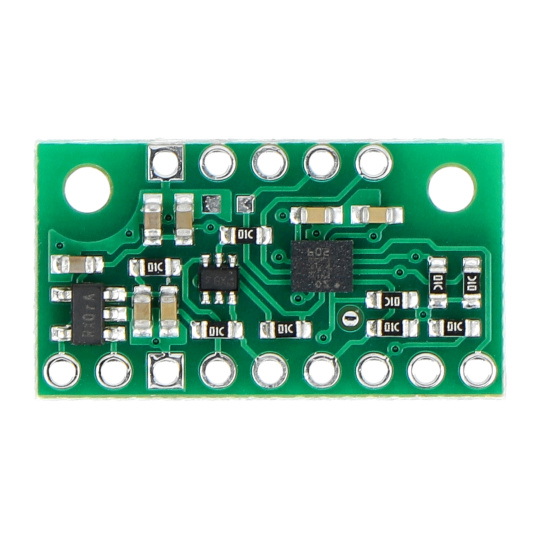

LSM6DSO - 3-осьовий акселерометр та гіроскоп I2C / I3C / SPI.

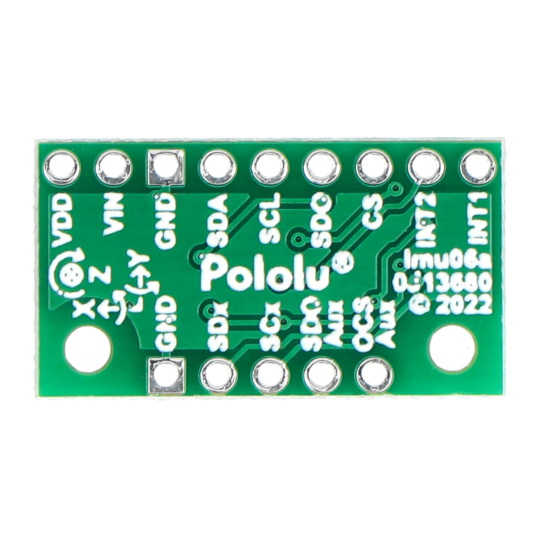

Виводи датчика LSM6DSO.
Розпиновки датчика LSM6DSO
Датчик має 13 контактів у вигляді паяльних площадок для кріплення роз'ємів Goldpin з кроком 2,54 мм (не входять до комплекту) або перемичок. Контакти SCL та SDA витримують напругу вище 3,3 В, оскільки вони підключені до перетворювача напруги. Решта контактів не підключені до нього та не витримують напругу 5 В, тому їх необхідно підключати через зовнішній перетворювач логічних рівнів.
| Ім'я | Опис |
|---|---|
| VDD | Регульований вихід 3,3 В, максимум 150 мА. |
| VIN-код | Система живиться від 1,8 В до 5,5 В. Перетворювач вирівнює напругу на виводах SCL та SDA для шин I2C та SPI до цього рівня. |
| ЗЕМЛЯ | Маса системи. |
| SDA / SDI / SDO | Лінія даних для I2C / I3C та лінія входу даних для SPI. Високий стан дорівнює VIN, низький стан дорівнює 0 V. |
| SCL / SPC | Лінія тактової частоти для I2C/I3C та SPI. Високий стан дорівнює VIN, низький стан – 0V. |
| СДО / SA0 | Лінія виведення даних для SPI. Високий стан дорівнює VDD, низький стан – 0 В. Працює при 3,3 В. |
| КС | Вибір шини даних. Високий рівень (VDD) активує зв'язок I2C (встановлено за замовчуванням). Низький рівень активує шину SPI. |
| INT2 / DEN | Програмоване переривання. Працює від 3,3 В. Деталі в . |
| INT1 | Програмоване переривання. Працює від 3,3 В. Деталі в . |
| SDx | Режим 2: Головна лінія даних I2C (MSDA). Режим 3/4: допоміжна лінія передачі даних SPI (SDI). Цей контакт не підключений до регулятора напруги. |
| SCx | Режим 2: лінія головного тактового генератора I2C (MSCL). Режим 3/4: допоміжна лінія тактового сигналу SPI (SCK). Цей контакт не підключений до регулятора напруги. |
| SDO_Aux | Режим 3/4: 4-провідна допоміжна лінія SPI. Цей контакт не підключений до регулятора напруги. |
| OCS_Aux | Режим 3/4: Активація 4-лінійного допоміжного SPI. Цей контакт не підключений до регулятора напруги. |
Специфікація LSM6DSO
- Напруга живлення: від 1,8 В до 5,5 В
- Споживання струму: 1 мА
- Три осі: X, Y, Z
- Інтерфейс зв'язку: I2C, I3C, SPI
- Діапазони вимірювання (налаштовуються):
- Акселерометр: ±2, ±4, ±8, ±16 g
- Гіроскоп: ±125, ±250, ±500, ±1000, ±2000 °/с
- Розмір: 23 x 12,7 x 2,5 мм
- Вага: 0,6 г (без роз'ємів)
Модуль з припаяними роз'ємами (в комплект не входить).
| Користувальницькі характеристики | |
|---|---|
| Вага паковання | 0,002 кг |
| Висота паковання | 8,5 см |
| глибина паковання | 0,2 см |
| Ширина паковання | 7,5 см |
- Ціна: 1 709 ₴
