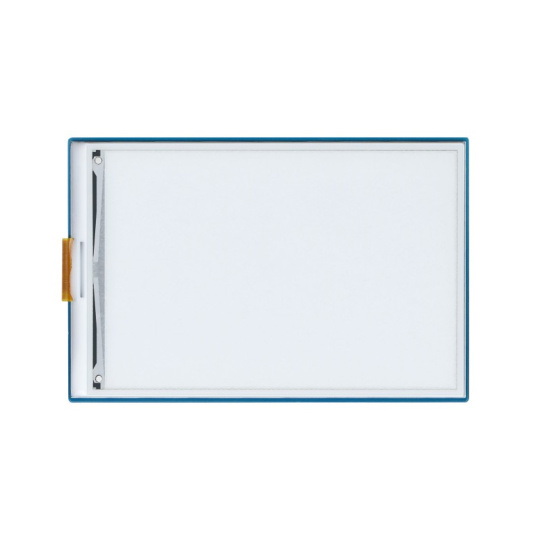

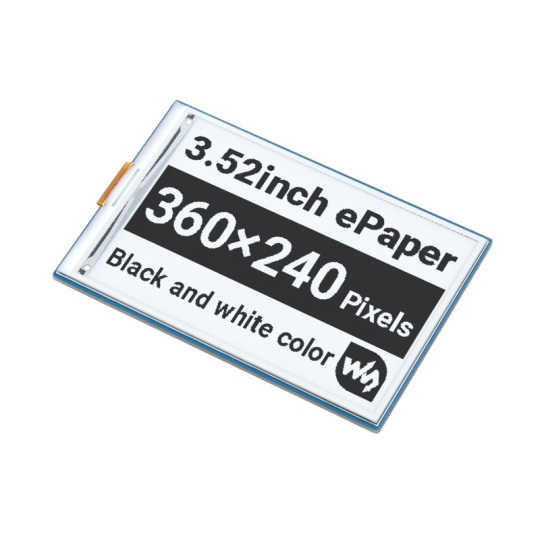

Дисплей для електронного паперу - 3,52 дюйма, 360x240 пікселів - чорно-білий - SPI - Waveshare 22698

Опис продукту: Дисплей для електронного паперу - 3,52 дюйма, 360 x 240 пікселів - чорно-білий - SPI - Waveshare 22698

Двоколірнийдисплей електронного паперу від Waveshare. Він використовується в пристроях для читання електронних книг та електронних журналів. Діагональ екрана дорівнює3,52 дюйма, а роздільна здатність360 x 240 пікселівДисплей використовує інтерфейс SPI для зв'язку та працює з такими платами, як Raspberry Pi, Jetson Nano, Arduino, STM32 тощо.

Дисплей для електронного паперу - 3,52 дюйма, 360 x 240 пікселів - чорно-білий - SPI - Waveshare 22698.

Технологія електронного паперу.

Що таке дисплей електронного паперу з електронним чорнилом?

Дисплеї електронного паперу використовують технологію електрофоретичного відображення мікрокапсул: заряджені частинки, зважені в прозорій рідині, рухаються до боків мікрокапсули, коли до них прикладається електричне поле, роблячи мікрокапсулу видимою, відбиваючи навколишнє світло, як і традиційний друкований папір. Дисплеї електронного паперу чітко відображають зображення/текст під світлом лампи або природним світлом, не потребують підсвічування та мають кут огляду майже 170°. Цей тип дисплея зазвичай використовується в пристроях для читання електронних книг через його папероподібний ефект.

Основні характеристики екрана електронного паперу

• Без підсвічування, відображає останній вміст протягом тривалого часу навіть після вимкнення живлення
• Дуже низьке енергоспоживання, живлення потрібне лише для оновлення зображення
• Інтерфейс SPI, сумісний з Arduino, Raspberry Pi, STM32, Jetson Nano тощо.
• Вбудований стабілізатор напруги, сумісний з платами 3,3 В/5 В

Рекомендоване використання

Дисплеї з електронного паперу характеризуються дуже низьким енергоспоживанням, що робить їх ідеальними для:

• Відображення етикеток та цін у супермаркетах
• Презентація даних користувачів на конференціях
• Представлення описів захворювань та записів пацієнтів у лікарнях

Екрани електронного паперу мають дуже низьке енергоспоживання.

Екранні ліди.

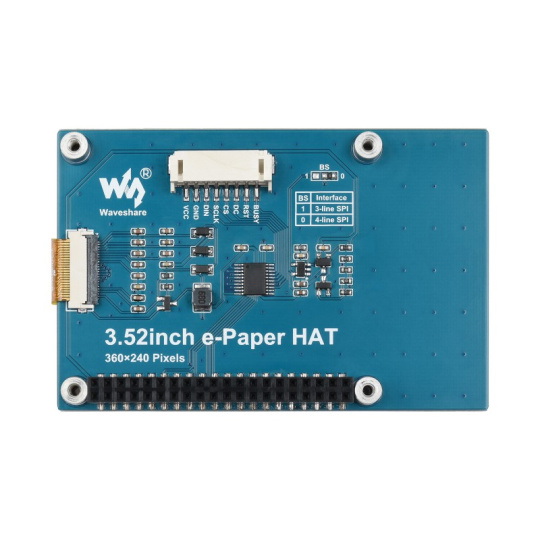

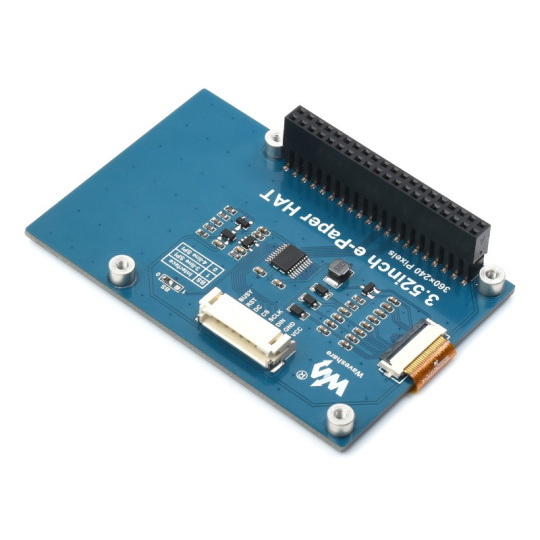

Опис розпіновки

• Віртуальний кредитний центр (VCC)- напруга живлення 3,3 В / 5 В
• ЗЕМЛЯ- маса системи
• ДІН- лінія MOSI шини SPI
• CLK- лінія SCK шини SPI
• КС- Вибір системи SPI (активується низьким станом)
• Округ Колумбія- контакт вибору даних/команди (високий для даних, низький для команд)
• РСТ- скидання, активується низьким рівнем сигналу
• АВТОБУСИ- Вихідний контакт для стану зайнятості, активується високим станом

Технічні характеристики дисплея електронного паперу

• Тип: електронний папір, пасивно-відбивний
• Напруга живлення: 3,3 В або 5 В
• Інтерфейс: SPI
• Колір дисплея: чорно-білий
• Діагональ: 3,52 дюйма
• Роздільна здатність: 360 x 240 пікселів
• Відтінки сірого: 2
• Час повного оновлення: 1,5 сек.
• Споживання енергії під час оновлення: менше 25 мВт
• Споживання струму в режимі очікування: менше 0,01 мкА
• Кут огляду: понад 170°
• Розміри пікселя: 0,207 x 0,207 мм
• Розміри модуля: 86,5 x 57 мм
• Розміри дисплея: 74,51 x 49,67 мм

Вміст набору

• Дисплей електронного паперу - 3,52 дюйма, 360 x 240 пікселів - чорно-білий - SPI
• 8-контактний кабель підключення, довжина 20 см

У комплект також входить кабель для підключення довжиною 20 см.
