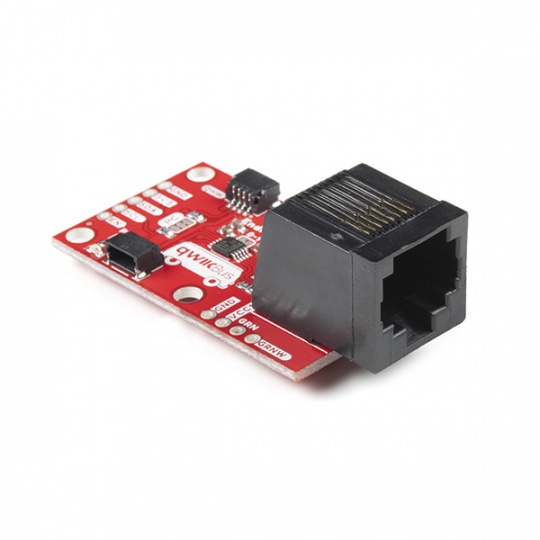

Кінцева точка QwiicBus - SparkFun COM-16988

Опис продукту: Кінцева точка QwiicBus - SparkFun COM-16988

Компонент системи QwiicBus, що дозволяє розширити діапазон шини зв'язку I2C. Він використовує інтегральну схему.NXP PCA9615який перетворює два стандартні сигнали I2C (лінію даних SDA та лінію тактової частоти SCL)на чотири диференціальні сигналиДва для SCL та два для SDA. Вони передаються через кабель Ethernet, підключений до кінцевої точки QwiicBus через вбудований роз'єм RJ-45 плати. Максимальна відстань такої передачі становить приблизно 30 метрів. Продукт...кінцева точка системи QwiicBusТакож доступний QwiicBus MidPoint. Комплект не включає кабель Ethernet.

Презентація компонентів системи QwiicBus.

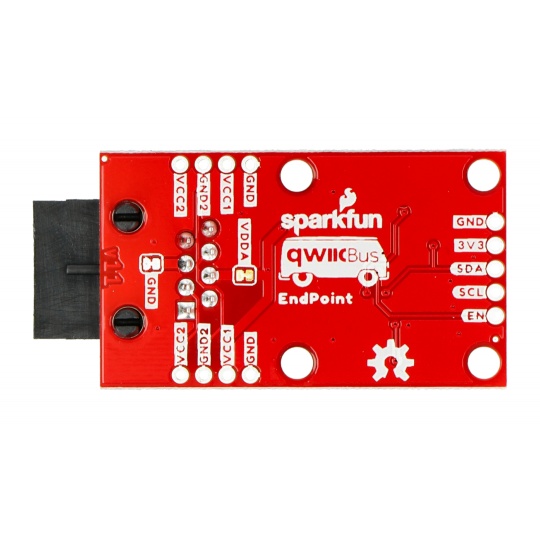

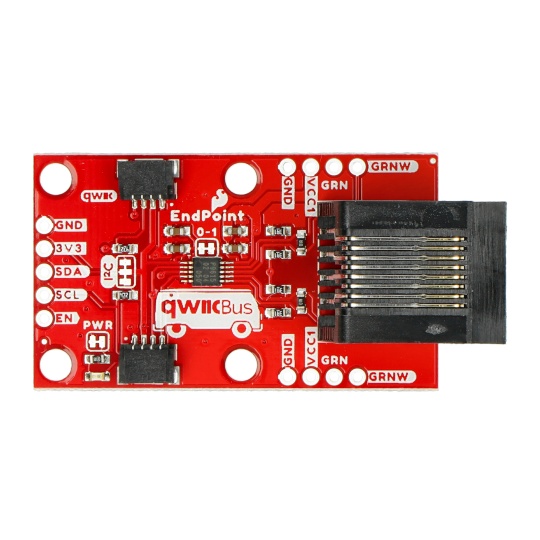

QwiicBus EndPoint - розташування компонентів на платі.

Зв'язок у QwiicBus

QwiicBus підтримує протокол I2C під час передачі даних (немає потреби переходити на RS-485 або 1-Wire), використовуючи диференціальну передачу. Це дозволяє зручно підключати інші компоненти системи QwiicBus (такі як MidPoint) через кабель Ethernet. Це остання версія QwiicBus Endpoint, що додає два паяльні контактні роз'єми, які використовують невикористану пару проводів у роз'ємі RJ-45. Їх можна використовувати для будь-якого застосування.

Опис розпіновки

Окрім двох роз'ємів Qwiic та порту RJ-45, плата має контакти шини I2C у вигляді контактів з кроком 2,54 мм для самостійного паяння, що особливо корисно при макетуванні:

• 3V3- блок живлення
• ЗЕМЛЯ- маса
• Адвентистська церковна ієрархія- лінія передачі даних
• СКЛ- лінія годинника

Застосування системи QwiicBus

• Створення сенсорної мережі для домашньої автоматизації
• Розширення охоплення проектів на базі I2C
• Завдяки високій стійкості до перешкод, його можна використовувати поблизу джерел перешкод, наприклад, двигунів.

Специфікація кінцевої точки QwiicBus

• Напруга живлення I2C: від 2,3 В до 5,5 В
• Диференціальна напруга живлення: від 3,5 В до 5,5 В
• Тип вбудованої мікросхеми: PCA9615
• Крок між контактами для самостійного паяння: 2,54 мм
• Максимальна дальність передачі даних за допомогою системи QwiicBus: до 30 м

Кінцева точка QwiicBus - SparkFun COM-16988.
