Опис продукту: Датчик обертання, імпульсний генератор, енкодер з кнопкою - модуль Waveshare

Ручка та кнопка у стилі енкодера дозволяють створити простий інтерфейс користувача. Модуль надсилає цифровий сигнал на контакти SIA та SIB, залежно від напрямку обертання. Він працює з напругою від 3 В до 5,3 В.

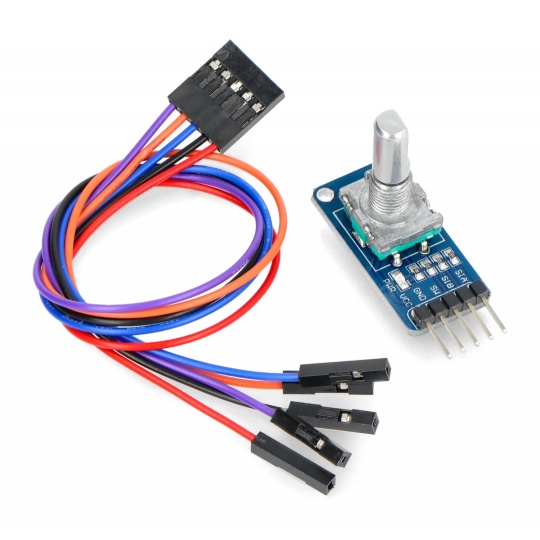

Модуль постачається з з'єднувальним кабелем з роз'ємами-мама.

Робота датчика

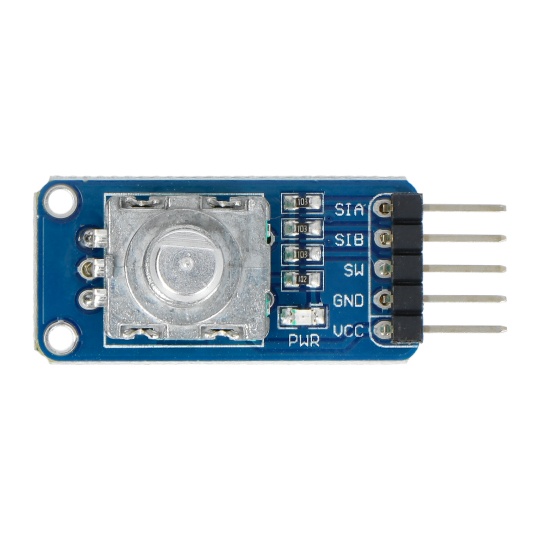

Датчик має 5-контактний роз'єм з цифровими виходами SIA, SIB та SW, які слід підключити до контакту мікроконтролера, наприклад, Arduino.

Принцип дії шифраторів

Технічні характеристики датчика обертання

• Напруга живлення: від 3,0 В до 5,3 В

• Виявляє обертання за годинниковою стрілкою та проти годинникової стрілки
• Кількість кроків на 360°: 20 кроків
• Кнопка в ручці

• Розміри модуля: 32 x 15 мм

Датчик обертання, імпульсний енкодер з кнопкою – модуль – Waveshare 9533

Датчик обертання — це практичний електронний компонент, який зараз використовується в багатьох електронних пристроях. Він працює дуже схоже на потенціометр, аналоговий компонент, який використовується, наприклад, для регулювання гучності у Walkman.

Цифрові енкодери, на відміну від потенціометрів, дозволяють зчитувати кількість кроків, зроблених під час обертання в будь-якому напрямку, практично нескінченну кількість разів (аналогові потенціометри мають обмежений діапазон). Енкодери також називаються імпульсними генераторами – вони генерують імпульси при «перетині» послідовних кутових значень під час обертання.

Енкодер – імпульсний генератор

Пропонований енкодер має відносно високу роздільну здатність – він розділяє обертання на 360 градусів на 20 кроків. Для належного живлення пристрою необхідно подати напругу від 3 В до 5,3 В.

Наприклад, енкодер можна підключити до плати Arduino, і значення, яке він повернув, можна легко зчитати. Впровадивши відповідне програмне забезпечення в пристрій, енкодер можна використовувати для керування яскравістю освітлення, гучністю музики, чутливістю датчика або використовувати ручку для навігації по меню створеного інтерфейсу.
