VL53L3CX датчик часу прольоту - відстані та освітленості I2C - 500 см - Pololu 3416

Опис продукту: VL53L3CX датчик часу прольоту - відстані та освітленості I2C - 500 см - Pololu 3416

Цифровийдатчик, що дозволяє вимірювати відстань за допомогою методучас польотута виміряйте інтенсивність навколишнього освітлення. Діапазон вимірювання становитьвід 1 см до 500 смз резолюцією1 ммВін використовує шину для зв'язку.I2C(TWi), живиться від напругивід 2,6 до 5,5 ВМодуль не забезпечує прямого вимірювання відстані — він повертає дані у виглядігістограма, які можна обробляти за допомогою алгоритмів, що надаються мовою ST. Датчик оснащений пасивними елементами, необхідними для коректної роботи системи. Контакти - це популярні роз'єми Goldpin, які дозволяють підключати датчик за допомогоюкабеліабо безпосередньо підключивши його до макетної плати. Комплект містить роз'єми для самостійного паяння.

Датчик відстані та освітленості виробництва Pololu.

Живиться від напруги від 2,6 В до 5,5 В.

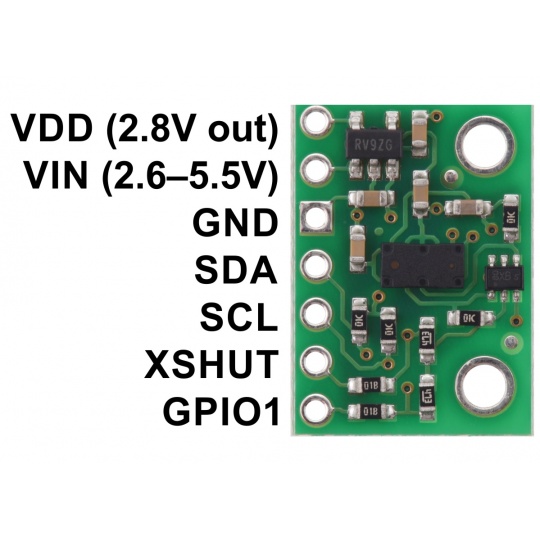

Опис контактів датчика

• VDD- регульована вихідна напруга датчика 2,8 В
• VIN-код- напруга живлення модуля в діапазоні від 2,6 В до 5,5 В
• ЗЕМЛЯ- маса системи
• Адвентистська церковна ієрархія- лінія передачі даних інтерфейсу зв'язку I2C
• СКЛ- лінія тактової частоти інтерфейсу зв'язку I2C
• XSHUT- контакт, який вимикає модуль при активації низького рівня. За замовчуванням він підключений до контакту VDD.
• GPIO1- програмований вихід переривання

Технічні характеристики

• Напруга живлення: від 2,6 В до 5,5 В
• Споживаний струм: 15 мА
• Інтерфейс зв'язку: I2C (TWI)
• Адреса інтерфейсу: 0x52
• Мінімальний діапазон вимірювання: 1 см
• Максимальний діапазон вимірювання: до 500 см
• Роздільна здатність: 1 мм
• Довжина хвилі випромінювання: 940 нм
• Кут огляду (FOV): 25°
• Діапазон робочих температур: від -20°C до 85°C
• Корпус: LGA без свинцю
• Розміри модуля: 13 x 18 x 2 мм
• Вага: 0,5 г

Модуль має монтажні отвори, що забезпечують зручне встановлення датчика.

У комплект входять смужки для голдпінгу – прямі та похилі.

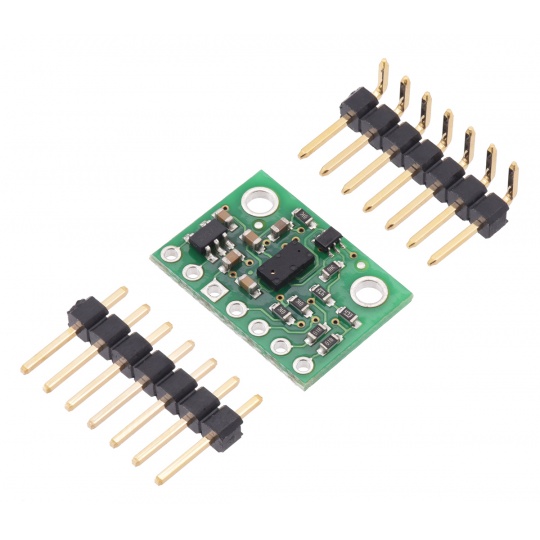

Вміст набору

• Датчик відстані та навколишнього освітлення
• Пряма смужка Goldpin 1x7 pin
• Смужка Goldpin, погона, 1x7 контактів
