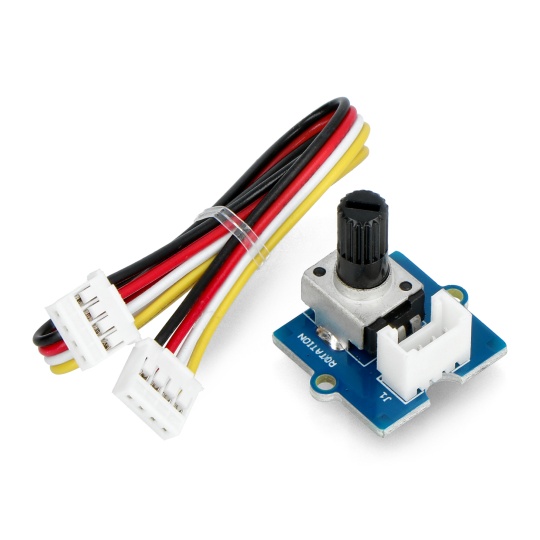

Grove - лінійний поворотний потенціометр 10 кОм - верхній роз'єм

Опис продукту: Grove - лінійний поворотний потенціометр 10 кОм - верхній роз'єм

Потенціометрповоротний лінійний 10 кОм.Він має діапазон обертання 300°.Він оснащений 4-контактним роз'ємомГроув з боку ручки.

Підключення

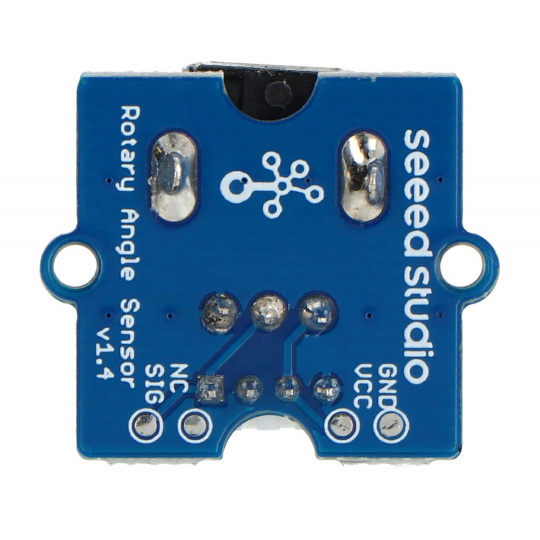

Датчик зв'язується з мікроконтролером аналоговим способом. Він має такі контакти:

Специфікація

• Опір: 10 кОм
• Діапазон обертання: 300°
• Лінійна характеристика
• Оснащений 4-контактним роз'ємом Grove з кроком 2 мм
• Розміри: 20 x 20 мм

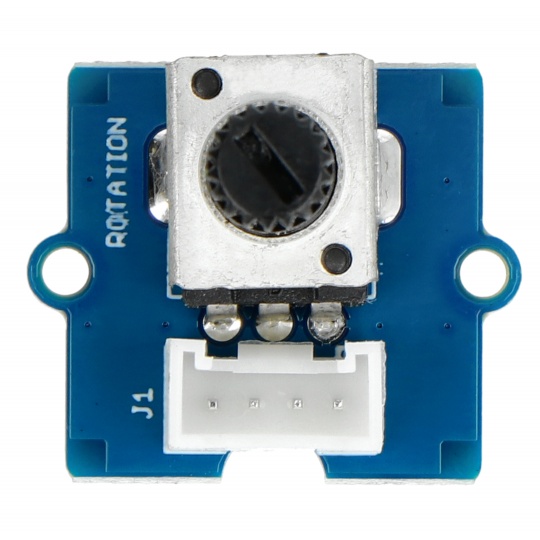

Модуль з поворотним потенціометром та роз'ємом Grove

Модуль містить невеликийпотенціометр роторнийз номінальним опором 10 кОм, підключений до 4-контактного стандартного роз'єму Grove (крок 2 мм), у конфігурації (ручного) регульованого дільника напруги.

Загальний кут повороту потенціометра становить приблизно 300^o, а його характеристика лінійна. Це означає, що вихідна напруга змінюється пропорційно кутовому положенню осі потенціометра. Рекомендована напруга живлення для модуля становить від 3,3 В до 5 В.

Модулі Grove з лінійними потенціометрами пропонують

Grove - лінійний поворотний потенціометр 10 кОм - верхній роз'ємналежить до серії подібних модулів, розроблених Seeedstudio. Роз'єм розташований на верхній стороні друкованої плати (тобто на тій самій стороні, деПотенціометр 10 кОм) полегшує монтаж модуля на рівній поверхні (наприклад, монтажній пластині).

У випадку потенціометра, що використовується в представленому модулі, вал має обробку, що дозволяє керування ним за допомогою плоскої викрутки або ручки з накаткою. Ми також пропонуємо аналогічний модуль, оснащений потенціометром зі скошеним валом та роз'ємом, розташованим на нижній стороні друкованої плати.
