ESP32-S3 - Плата розробки WiFi + Bluetooth з сенсорним LCD IPS-екраном 7 дюймів 800x480 пікселів - Waveshare 27078

Опис продукту: ESP32-S3 - плата розробки WiFi + Bluetooth з сенсорним LCD IPS-екраном 7 дюймів, 800 x 480 пікселів - Waveshare 27078

Рада розвиткуз 7-дюймовим сенсорним дисплеємє чудовим рішенням для створення користувацьких інтерфейсів (HMI) та систем Інтернету речей. Оснащений дисплеємРК-дисплей IPS з роздільною здатністю 800 x 480 пікселів, підтримує підключенняWi-Fi 2,4 ГГц та Bluetooth 5.0Він також пропонує можливість створювати розширені графічні інтерфейси за допомогою бібліотекиLVGLПлата ідеально підходить для швидкого прототипування та проектів, що потребують взаємодії з користувачем. Завдяки процесоруESP32-S3, що забезпечує продуктивність до 240 МГц, та пам'ять8 МБ PSRAM та 16 МБ флеш-пам'яті, це платформа, готова обробляти навіть найвимогливіші програми. Вона підтримує низку інтерфейсів, таких якUART, CAN, I2C, RS485, а також пропонує підтримку SD-карт.

ESP32-S3 - Плата розробки WiFi + Bluetooth з сенсорним РК-екраном IPS 7 дюймів, 800 x 480 пікселів - Waveshare 27078.

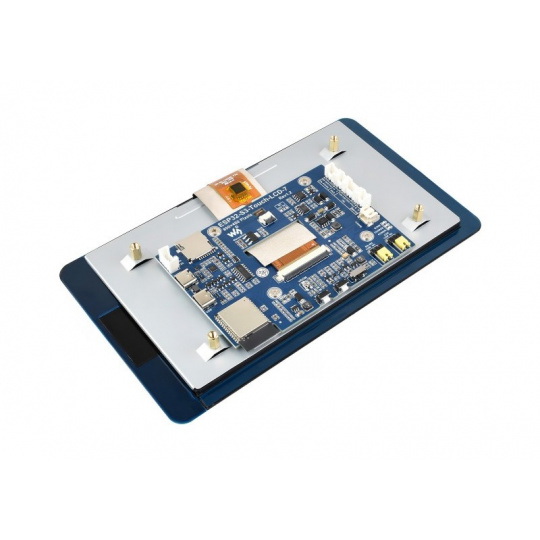

Плата оснащена двоядерним 32-бітним процесором Xtensa LX7.

Основні характеристики розробницької плати з дисплеєм

• Процесор ESP32-S332-бітний двоядерний процесор Xtensa LX7 з тактовою частотою до 240 МГц забезпечує високу продуктивність для застосувань Інтернету речей та HMI
• Пам'ять512 кБ SRAM, 384 кБ ROM, 8 МБ PSRAM та 16 МБ флеш-пам'яті, пропонує великий простір для зберігання даних та швидку обробку
• спілкуванняWi-Fi 2,4 ГГц та Bluetooth 5.0 (LE) забезпечують бездротовий зв'язок із пристроями та мережею
• РК-дисплей7-дюймовий IPS-екран з роздільною здатністю 800 x 480 пікселів та 65 тисячами кольорів, яскраве та чітке зображення з кутом огляду 170°
• Сенсорна панель5-точковий ємнісний сенсорний екран забезпечує точну взаємодію з користувачем
• Блок живлення5 В через порт USB Type-C, з можливістю підключення літій-полімерного акумулятора 3,7 В для гнучкості в різних застосуваннях
• Світлодіодні індикаторивбудовані індикатори стану (живлення, заряджання), що інформують про поточний стан пристрою
• Інтерфейси:Роз'єми CAN, RS485, I2C та UART, що забезпечують широку сумісність із зовнішніми пристроями та датчиками

Сумісність та програмне забезпечення

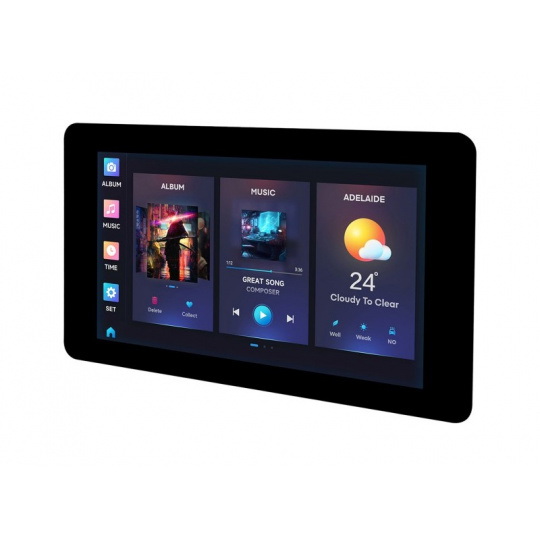

Плата розробки сумісна з двома основними середовищами розробки:Arduino IDE та ESP-IDFЗавдяки підтримці Arduino IDE, цечудовий вибір для початківцівякі хочуть швидко розпочати розробку своїх додатків.Для більш досвідчених користувачівтим, кому потрібен повний контроль над кодом та оптимізацією, доступне професійне середовище ESP-IDF. Крім того,плата підтримує популярну бібліотеку LVGL(Бібліотека легкої та універсальної графіки), яка дозволяєстворення динамічних, привабливих графічних інтерфейсівЦе особливо корисно для проектів, що потребують візуальної взаємодії з користувачем, таких як мультимедійні пристрої, автоматизація, панелі керування та системи Інтернету речей.

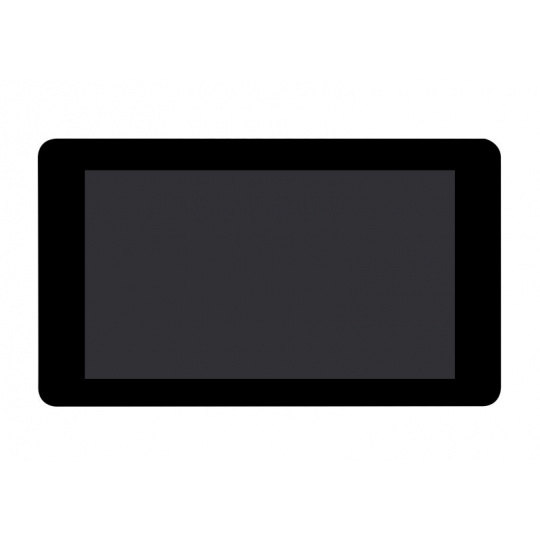

Дисплей підтримує 5-точкове ємнісне сенсорне керування через інтерфейс I2C.

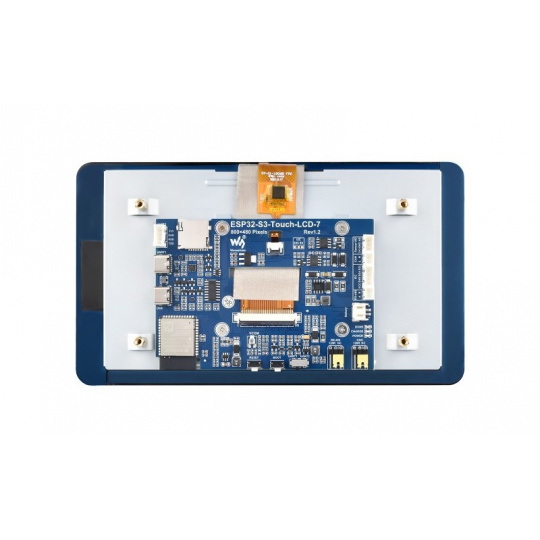

Розташування елементів.

Що на дошці?

До складу розробницької плати входять такі компоненти:

1. ESP32-S3N16R8:Система на кристалі (SoC) з підтримкою WiFi та Bluetooth, що працює на частоті до 240 МГц, має вбудовані 8 МБ PSRAM та 16 МБ флеш-пам'яті
2. Роз'єм для 7-дюймового дисплея:використовується для підключення 7-дюймового РК-дисплея
3. Роз'єм сенсорної панелі:для підключення сенсорного дисплея
4. Слот для TF-карти:можливість розширення пам'яті за допомогою SD-карти
5. Порт USB Type-C:використовується для живлення та зв'язку з комп'ютером
6. Порт UART1:Порт USB до UART - роз'єм Type-C
7. Роз'єм UART2:UART1 та UART2 — це один і той самий UART, який можна вибрати перемикачем.
8. Роз'єм для датчиків:дозволяє підключати датчики або інші периферійні пристрої
9. CAN-роз'єм:для зв'язку з пристроями через шину CAN
10. Роз'єм I2C:для підключення пристроїв I2C
11. Роз'єм RS485:для зв'язку через протокол RS485
12. Роз'єм для батареї 3,7 В (PH2.0):для підключення літій-полімерного акумулятора
13. Вибір кінцевого резистора CAN:можливість вибору резистора для CAN-зв'язку
14. Вибір кінцевого резистора RS485:можливість вибору резистора для зв'язку RS485
15. Вибір UART:дозволяє вибирати між UART1 та UART2
16. Кнопка ЗАВАНТАЖЕННЯ:використовується для програмування, необхідно утримувати під час увімкнення пристрою
17. Кнопка СКИДАННЯ:використовується для скидання налаштувань плати
18. Вибір рівня I2C:можливість налаштування рівня напруги для I2C (3,3 В / 5 В)
19. Індикатор ГОТОВО:повідомляє про завершення заряджання акумулятора
20. Індикатор CHG:інформує про зарядку акумулятора
21. Індикатор живлення:індикатор живлення пристрою

Практичне застосування

Розробна плата – ідеальний вибірдля проектів, пов'язаних з інтерфейсом людина-машина (HMI), таких як панелі керування та інтерактивні системи. Завдяки сенсорному екрану та підтримці бездротового зв'язку, його можна використовуватиу застосунках Інтернету речей для моніторингу та дистанційного керуванняРоз'єми CAN та RS485 також роблять її чудовим рішенням для промислових та автомобільних систем, що потребують передових комунікаційних рішень. Плата також сумісна із системами автоматизації будівель, мультимедійними пристроями та проектами розробки мобільних пристроїв, які потребують дисплеїв та сенсорної взаємодії. Це ідеальна платформа.для інженерів та аматорівякі хочуть легко втілити свої проекти в повнофункціональні пристрої.

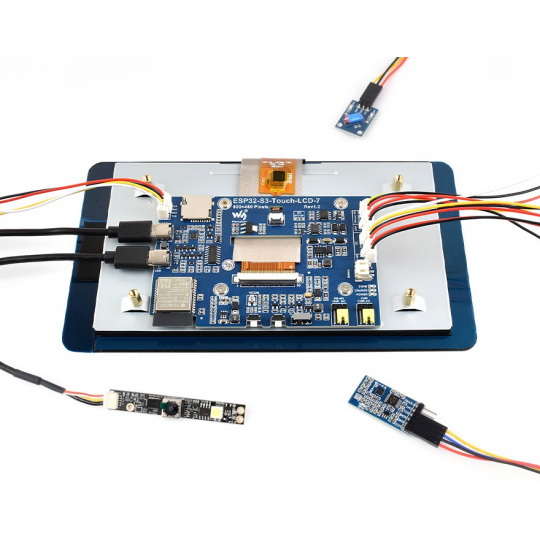

Материнська плата підтримує розширення за допомогою кількох периферійних пристроїв.

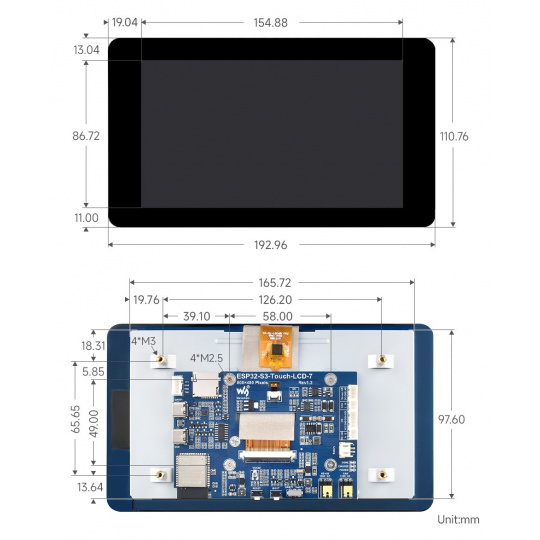

Детальні розміри екрана.

Технічні характеристики плати

• Процесор: ESP32-S3, LX7 двоядерний, до 240 МГц
• Підключення: Wi-Fi 2,4 ГГц, Bluetooth 5.0
• Дисплей: 7-дюймовий IPS LCD, роздільна здатність 800 x 480 пікселів, 65 тисяч кольорів
• Кут огляду: 170°
• Дотик: 5-точковий
• Пам'ять: 512 КБ SRAM, 384 КБ ROM, 8 МБ PSRAM, 16 МБ флеш-пам'яті
• Інтерфейси: CAN, RS485, I2C, UART, слот для TF-карти
• Живлення: 5 В через порт USB Type-C, можливість підключення літій-полімерного акумулятора 3,7 В
• Кнопки: BOOT (для програмування) та RESET
• Світлодіодні індикатори: індикатори заряджання (CHG), завершення заряджання (DONE), живлення (PWR)
• Сумісність: Підтримка середовищ розробки Arduino IDE та ESP-IDF
• Розміри: 192,96 x 97110,76 мм

Вміст набору

• 1x плата розробки ESP32-S3 з 7-дюймовим сенсорним дисплеєм
• 2x чоловічий 2-контактний кабель з кроком 2 мм, 10 см
• 1x 3-контактний чоловічий кабель з кроком 2 мм, 10 см
• 2x 4-контактний чоловічий кабель з кроком 2 мм, 10 см
• 1x Набір гвинтів
