Опис продукту: РК-дисплей 2x16 символів зеленого кольору з роз'ємами - justPi

Буквено-цифровийРК-дисплей марки justPi. Він відображає значення вдварядки, після16 символів у кожномуЖивиться від напруги.5 ВВін характеризується винятково простим керуванням, високою доступністю та широкою підтримкою численних мікроконтролерів. Символи відображаються на зеленому фоні. Модуль має припаяні роз'єми, необхідні для підключення до Arduino.

РК-дисплей 2x16 символів зеленого кольору з роз'ємами - justPi.

Опис розпіновки.

Опис розпіновки дисплея

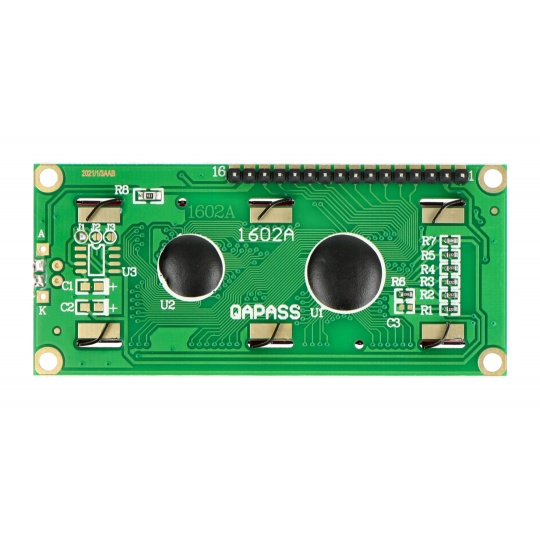

Буквено-цифровийДисплей має 12 контактів, які не позначені на платі. Кожен контакт відповідає наступному:

• 1 - VSS - системне заземлення
• 2 - VDD - джерело живлення 5 В
• 3 - V0 - контраст
• 4 - RS - вибір регістра інструкцій відображення (низький стан) або регістра даних (високий стан)
• 5 - R/W - читання (низький рівень) / запис (високий рівень)
• 6 - E - розблокування дисплея
• 7...14 - DB0...DB7 - шина даних
• 15 - LEDA - блок живлення підсвічування 5 В
• 16 - LEDK - заземлення системи підсвічування

2x16 РК-модуль керування

Дисплеєм justPi можна керувати у чотирьох режимах:

• 8-бітний без зчитування прапора зайнятості - для передачі потрібно вісім ліній шини даних та дві лінії керування (RS, E - RW, підключені до землі),
• 8-бітний зі зчитуванням прапорця зайнятості - для передачі потрібно вісім ліній шини даних та три лінії керування (RS, E, RW),
• 4-бітний зі зчитуванням прапорця зайнятості - для передачі потрібні чотири лінії шини даних та три лінії керування (RS, E, RW),
• 4-бітний без зчитування прапора зайнятості - для передачі потрібні чотири лінії шини даних та дві лінії керування (RS, E - RW, підключені до землі).

Найпоширенішим методом зв'язку є 4-бітний режим без зчитування прапорця зайнятості. Надсилання половини байта економить цінні контакти вводу/виводу мікроконтролера – використовуються лише чотири лінії даних (у 8-бітному режимі зайнято вісім). Незчитування прапорця зайнятості призводить до програмних затримок, але економить ще одну лінію – R/W. Цей контакт може бути постійно підключений до землі, оскільки дані будуть передаватися лише в одному напрямку – на дисплей.

Синій РК-дисплей з роз'ємами - justPi.

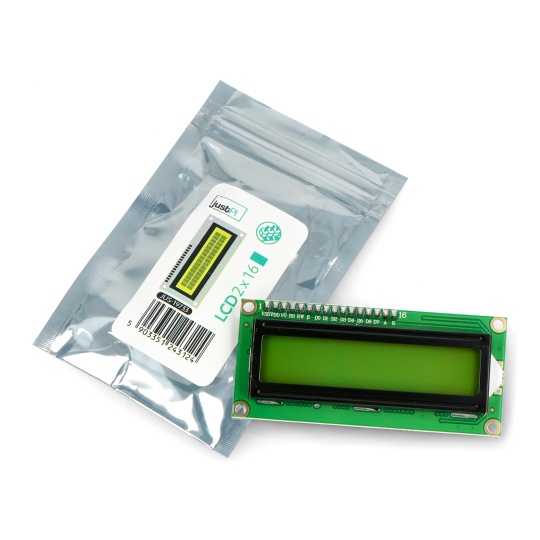

РК-дисплей має припаяні роз'єми.

Технічні характеристики дисплея

• Тип: РК-буквено-цифровий дисплей
• Напруга живлення: 5 В
• Драйвер, сумісний з HD44780
• Підсвічування: чорні символи
• Зелений фон
• Діапазон робочих температур: від -20°C до 70°C
• Розміри одного символу: 2,45 x 5 мм
• Розміри модуля: 80 x 36 мм
