Мікрометалевий енкодер двигуна - магнітний енкодер для мікродвигунів - прямий - 2 шт. - Pimoroni PIM604

Опис продукту: Мікрометалевий енкодер двигуна - магнітний енкодер для мікродвигунів - прямий - 2 шт. - Pimoroni PIM604

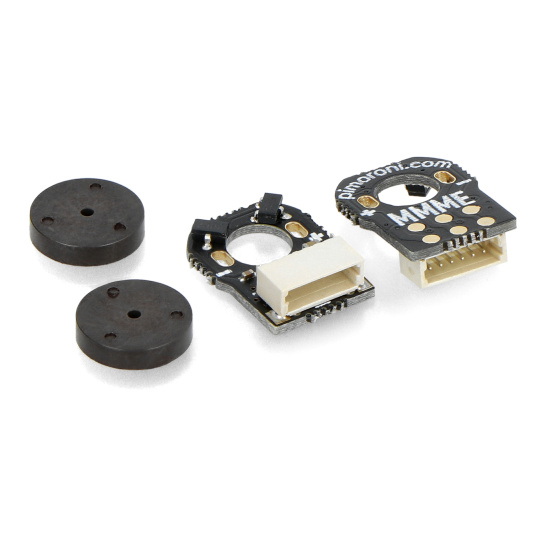

Набір, що складається здва квадратурних магнітних енкодериз роз'ємомпростийдля мікродвигунів. Енкодер слід припаяти до роз'ємів двигуна, а магніт встановити на валу двигуна. Датчик використовує ефект Холла та магнітні диски для забезпечення зворотного зв'язку з мікроконтролером щодо швидкості двигуна. Зібраний двигун з енкодером можна підключити до контролера, такого як Motor 2040, за допомогою кабелю.6-контактний JST.

Мікрометалевий енкодер двигуна - магнітний енкодер для мікродвигунів - прямий - 2 шт. - Pimoroni PIM604.

Розпаковка та збірка енкодера MMME

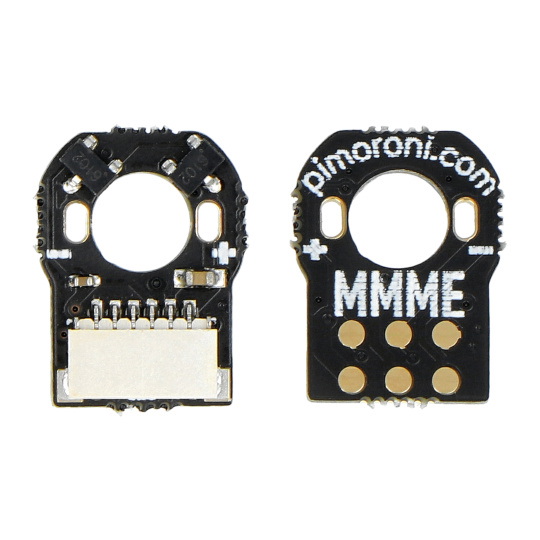

Плати енкодера необхідно припаяти до контактів двигуна. Перед паянням переконайтеся, що позитивний контакт двигуна з'єднаний з позитивним контактом енкодера, інакше двигун обертатиметься у протилежному напрямку.

Магнітний диск слід розмістити на задньому валу двигуна, переконавшись, що між диском і датчиками є невеликий зазор (менше 1 мм). Магніти працюють лише в одному напрямку – сторона з крапками повинна бути спрямована від двигуна.

Виводи енкодера:

• М+- блок живлення двигуна, позитивна напруга
• М-- блок живлення двигуна, заземлення
• 3 на 3- Блок живлення енкодера 3,3 В
• A- вихід енкодера A
• B- вихід енкодера B
• ЗЕМЛЯ- заземлення енкодера

Технічні характеристики енкодера MMME

• Напруга живлення енкодера: 3,3 В
• Виходи енкодера: A та B
• Роз'єм: 6-контактний JST
• Призначення: мікродвигун
• Тип: прямий

Вміст набору

• 2x MMME-енкодер
• 2x 6-полюсний магнітний диск
