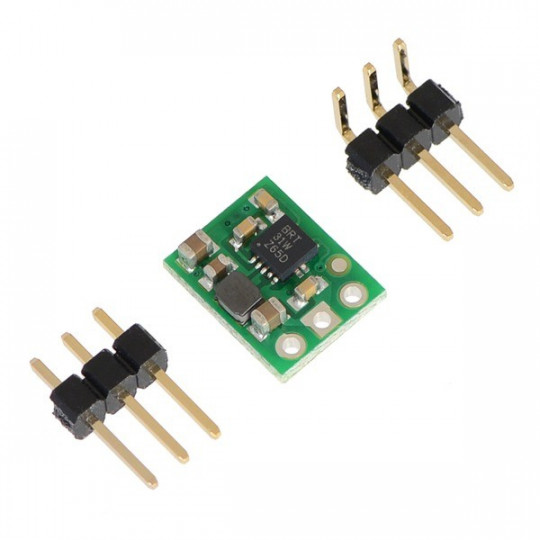

U1V10F5 - підвищувальний перетворювач 5V 1.2A - Pololu 2564

Опис продукту: U1V10F5 - підвищувальний перетворювач 5 В 1,2 А - Pololu 2564

Регулятор, який підвищує напругу з 0,5 до 5,5 В до постійного значення 5 В. Після перевищення 5 В на вході система автоматично перемикається нарежим лінійного понижувального регулятораККД перетворювача становить 70-90% залежно від вхідної напруги. Для захисту від перегріву модуль автоматично вимикається, коли його температура перевищує140 °C. Ми також пропонуємо версію з вихідною напругою 3,3 В.

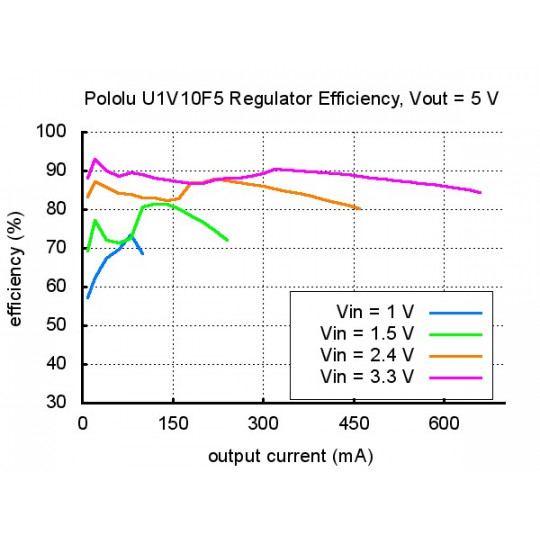

ККД та вихідний струм системи при вихідній напрузі 5 В.

Виведення

Модуль має три контакти:

• VIN-код- вхідна напруга в діапазоні від 0,5 В до 5,5 В, зверніть увагу
• ЗЕМЛЯ- масовий потенціал
• ВИХІД- вихідна напруга

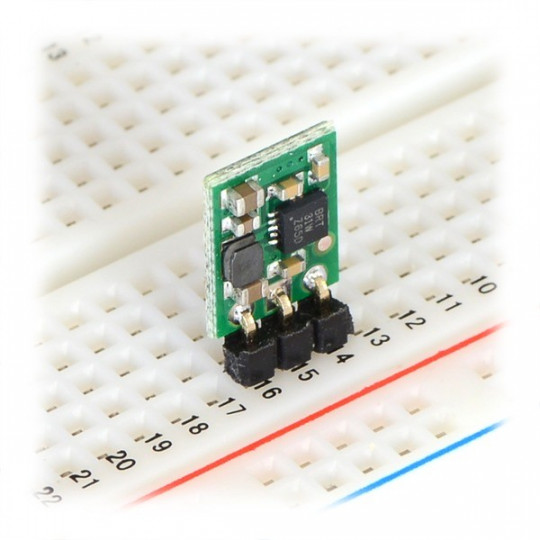

Роз’єми належним чином позначені на платі. Крок розводки 2,54 мм - популярні роз'єми золота шпилька, дозвольте встановити модуль контактна пластинаабопідключення за допомогою кабелі.

Ефективність системи

Ефективність визначається як відношення вихідної потужності до вхідної потужності (вихід)/(вхід). Це дуже важливий параметр при роботі з портативними пристроямиджерелаенергія (батареї та акумулятори), де важливим є час роботи на одному циклі зарядки. ККД цієї імпульсної системи становить приблизно 70% - 90%. Вихідний струм залежить від вхідної напруги; деталі наведено на графіку:

Небезпечні імпульси напруги

Під час підключення живлення до модуля можуть виникати небезпечні, короткі, високоамплітудні електричні імпульси (так звані піки), які можуть безповоротно пошкодити систему. Випробування Pololu показують, що для вхідної напруги вище 4,5 В піки можуть мати амплітуду, достатню для пошкодження модуля. Для захисту від цього небажаного явища рекомендується припаяти конденсатор ємністю щонайменше 33 мкФ якомога ближче до контактів живлення перетворювача.

Технічні характеристики перетворювача U1V10F5

• Вхідна напруга: від 0,5 В до 5,5 В
• Вихідна напруга: 5 В
• Поточнийвхідмаксимум: 1,2 А
• Вихідний струм: залежить від вхідної напруги -
• Точність вихідної напруги: 4%
• ККД системи: 70 - 90%
• Інтегрована система, яка вимикає перетворювачі, коли робоча температура занадто висока

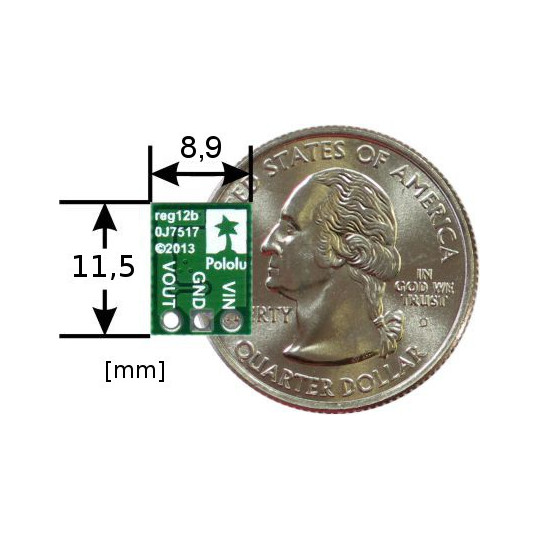

• Розміри: 11,5 x 8,9 x 3 мм
• Вага (без роз'ємів): 0,5 г

U1V10F5 - підвищувальний перетворювач 5 В 1,2 А - Pololu 2564.
