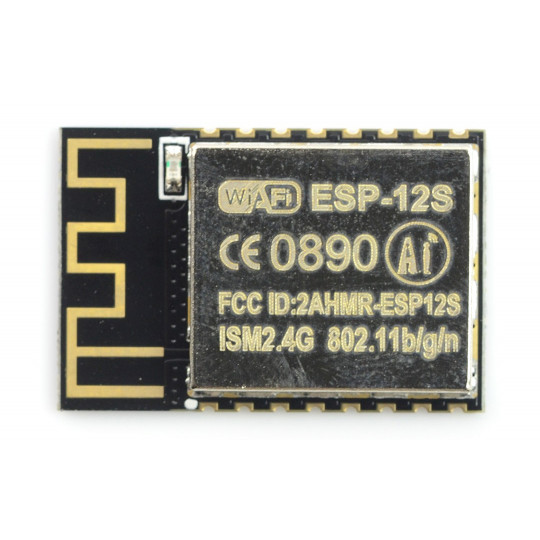

ESP-12S ESP8266 Чорний WiFi модуль - 9 GPIO, АЦП, антена для друкованої плати
498 ₴
Показати оптові ціни- В наявності
- Оптом і в роздріб
- Код: 2907189011
Опис продукту: Чорний WiFi модуль ESP-12S ESP8266 - 9 GPIO, АЦП, антена для друкованої плати
WiFi-модуль на базі чіпа ESP8266. Працює стандартно.Wi-Fi 802.11 b/g/nна частоті 2,4 ГГц. Оснащений 16 контактами - крок 2 мм, з яких 9 - GPIO, 1 АЦП та UART. Має вбудований світлодіод та антену на друкованій платі. Розміри плати - 24 x 16 мм.Система сумісна з ESP-12E, ESP-12F.
Порівняно з попередньою версією ESP-12E, ESP-12S має менше контактів та кращий діапазон Wi-Fi завдяки покращеній антені. Вся система стабільніша.відрізняється відсутністю виводів на коротшому краю модуля.
Наша пропозиція також включає адаптер, який дозволяє підключити систему до макетної плати. |
Особливості модуля ESP-12E
Особливості, що відрізняють модуль ESP-12E від усієї родини ESP-XX:
- Він має 16 контактів:
- 9 x GPIO - цифрові виходи/входи
- 1 x вхід АЦП - аналого-цифровий перетворювач
- 2 x UART (TX, RX) - для зв'язку, наприклад, з Arduino
- Монтаж: SMD / THT:
- Діаметр отвору: 0,9 мм
- Крок між штифтами: 2 мм
- Швидкість зв'язку UART за замовчуванням: 115200 біт/с
- Оснащений вбудованою антеною на друкованій платі
- Екранований модуль
- Розміри: 24 x 16 мм
Підключення
Модуль має 16 контактів з кроком 2 мм.
| Закріпити | Опис |
|---|---|
| Трансляція | Передавач послідовного інтерфейсу UART. |
| Лікарська допомога | Приймач послідовного інтерфейсу UART. |
| GPIO x | Вивід GPIO (цифровий вихід/вхід) з послідовним номером. |
| GPIO 0 | GPIO зі спеціальною функцією: Для оновлення стан має бути низьким (підключений до землі). |
| GPIO 15 | GPIO № 15 зі спеціальною функцією: У звичайному режимі та режимі програмування стан має бути встановлений на низький рівень (підключений до землі). |
| АЦП | Вхід аналого-цифрового перетворювача. |
| ВІДПОЧИНОК | Скидання системи. |
EN (CH_PD) | Вимкнення живлення – перехід пристрою в низький стан заряду призводить до переходу в режим сну. Для оновлення стан має бути високим (3,3 В). |
| Віртуальний кредитний центр (VCC) | Блок живлення - 3,3 В. |
Продукт, сумісний з Arduino Інструкції щодо підключення модуля до Arduino на базі модуля ESP-01 також можна знайти в підготовленому нами посібнику.
Плата переносить напругу 3,3 В. Тому слід вибрати Arduino, який працює з напругою 3,3 В, або використовувати перетворювач. |
Специфікація
- Напруга живлення: 3,3 В
- Споживання струму в стані спокою: приблизно 10 мкА
- Чіп: ESP8266
- Флеш-пам'ять: 4 МБ
- Стандарт: Wi-Fi 802.11 b/g/n
- Працює на частоті 2,4 ГГц
- Підтримує захист WPA / WPA2
- Він може працювати в режимах AP (точка доступу), STA (автономний) та AP+STA.
- Підтримує AT-команди
- Зв'язок: UART (Rx, Tx)
- Швидкість UART за замовчуванням: 115200 біт/с
- SMD або THT збірка
- Крок між штифтами: 2 мм
- Діаметр отвору: 0,9 мм
- Має 16 контактів, крок 2 мм
- 9 x GPIO - цифрові виходи/входи
- 1 x вхід АЦП - аналого-цифровий перетворювач
- Підтримка програмного забезпечення Lua
- Розміри пластини: 24 x 16 мм
| Основні атрибути | |
|---|---|
| Тип | Модуль |
| Користувальницькі характеристики | |
| UC — Мікроконтролер | ESP-8266 |
| Вага паковання | 0,003 кг |
| Висота паковання | 0,3 см |
| глибина паковання | 7 см |
| Ширина паковання | 5 см |
- Ціна: 498 ₴
