Fermion - Датчик температури та вологості AHT20 - DFRobot SEN0527

Опис продукту: Fermion - датчик температури та вологості AHT20 - DFRobot SEN0527

Плата серії Fermion, оснащена системоюАХТ20що дозволяє проводити точні вимірюваннятемператураiвологість повітряМодуль використовує шинуI2Cа адреса інтерфейсу —0x38Забезпечуєстабільний вимірювання, навіть за несприятливих умов навколишнього середовища. Можливий діапазон вимірювання температури становитьвід -40°C до 85°Cз точністюдо 0,3°C, і вологість у діапазонівід 0% до 100% відносної вологостіз точністюдо 2% відносної вологостіМодуль живиться від напругивід 2 В або 5 В постійного струму.

Елементи, що входять до комплекту.

Fermion - датчик температури та вологості AHT20 - DFRobot SEN0527.

Особливості датчика

• Має модернізований MEMS-модуль для вимірювання вологості повітря
• Використовує цифровий інтерфейс I2C
• Забезпечує точні та стабільні показники значень
• Демонструє стійкість до перешкод та адаптивність

Рекомендоване використання датчика AHT20

• Осушувач повітря та прототипи застосування
• Споживчі пристрої, такі як автомобілі
• Автоматичне керування, наприклад, погода
• Реєстратори даних

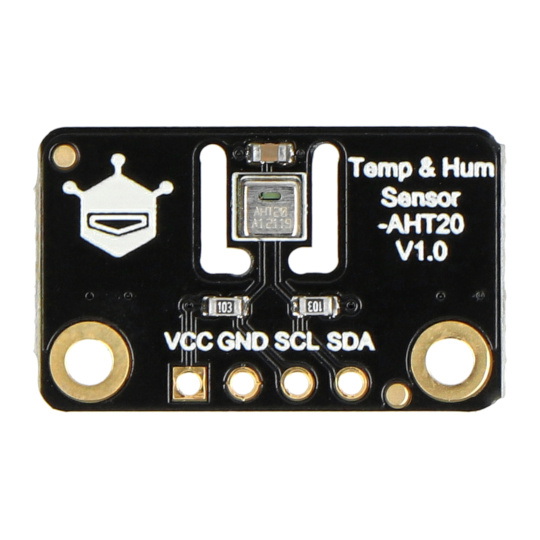

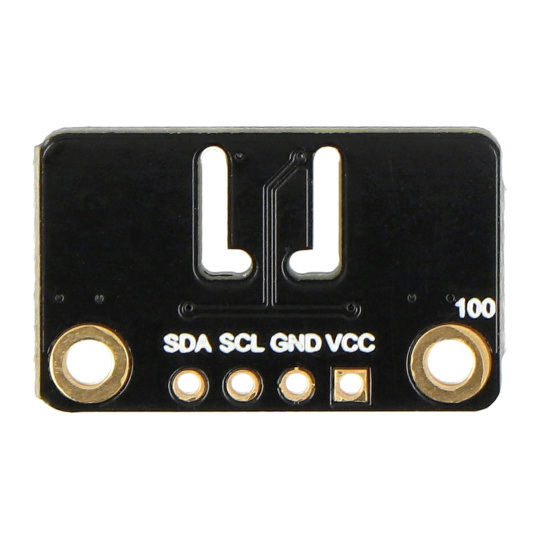

Опис розпіновки та схема підключення

Модуль зв'язується з мікроконтролером через інтерфейс I2C. Плата живиться напругою від 2 В до 5 В. Її контакти являють собою паяльні площадки, до яких слід припаяти додані роз'єми Goldpin та підключити їх відповідно до наступного рівняння:

• VCC - контакт живлення постійного струму від 2 В до 5 В
• GND - системне заземлення
• SCL - лінія тактової частоти шини I2C
• SDA - лінія передачі даних шини I2C

Вміст набору

• Fermion - датчик температури та вологості AHT20 - DFRobot - 1 шт.
• Стрічка Goldpin 1x4 контакти - крок 2,54 мм - 1 штука

Схема підключення датчика з використанням плати DFRduino.

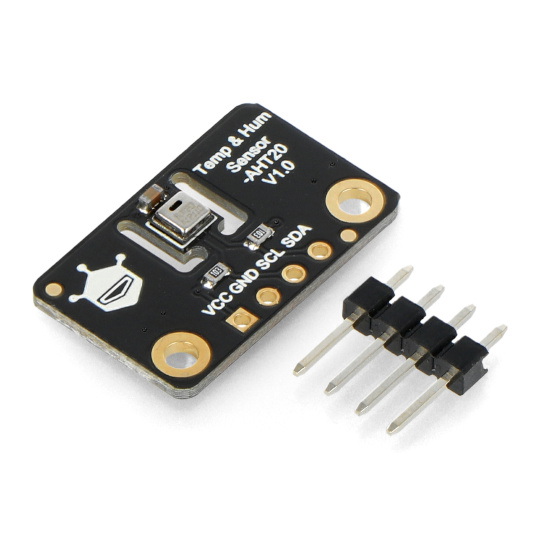

Датчик температури та вологості, оснащений системою AHT20.

Технічні характеристики датчика

• Тип: датчик температури та вологості повітря
• Вбудований чіп: AHT20
• Напруга живлення: від 2 В до 5 В постійного струму
• Інтерфейс зв'язку: шина I2C
• Адреса інтерфейсу: 0x38
• Вимірювання температури:
• діапазон: від -40°C до 85°C
• точність: до 0,3°C
• роздільна здатність: 0,01°C
• час відгуку: від 5 с до 30 с
• Вимірювання вологості:
• діапазон: від 0% до 100% відносної вологості
• точність: до 2% відносної вологості
• роздільна здатність: 0,024% відносної вологості
• час відгуку: 8 с
• Розпіновки: паяльні майданчики
• Розміри плати: 22 x 13,5 мм
